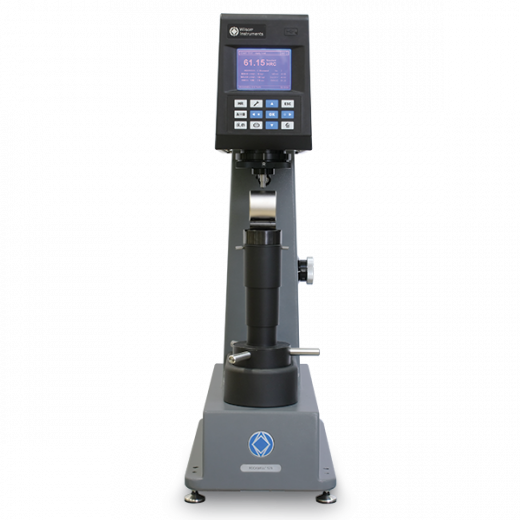

Твердомер Buehler Wilson Rockwell 574

Твердомер Buehler Wilson Rockwell 574 – это проверенное временем решение для измерения твёрдости по шкалам Роквелла и супер-Роквелла, обладающее лучшей повторяемостью результатов в своём классе. Прибор выпускается в трёх модификациях: 574R для регулярных шкал Роквелла, 574S для шкал супер-Роквелла и 574T с двойной шкалой. Применение классической системы приложения нагрузки с помощью подвесных грузов в сочетании с современными технологиями автоматизации измерений делает приборы серии 574 высокоточным и экономичным решением для широкого спектра задач измерения твёрдости в промышленных и лабораторных условиях.

Конструкция и индустриальное исполнение

Твердомер выполнен в надёжном литом корпусе, обеспечивающем устойчивость к вибрациям и механическим воздействиям в неблагоприятных производственных условиях. Интуитивно понятная жидкокристаллическая панель с пыле- и влагонепроницаемой мембранной клавиатурой позволяет эффективно использовать прибор как в цеховых, так и в лабораторных условиях. Рабочее пространство по вертикали составляет 289 мм (применение аксессуаров может уменьшить это значение), а глубина рабочего пространства от центральной линии – 175 мм в верхнем положении шпинделя и 155 мм в нижнем. Максимальный вес образца достигает 100 кг. Габаритные размеры прибора: высота 934 мм, ширина 292 мм, глубина 566 мм при массе 75 кг.

Система нагружения и точность измерений

Все твердомеры серии 574 оборудованы механизмом автоматического стопора для предварительной нагрузки, обеспечивающим бесперебойный цикл измерения, а также высокоточной системой измерения глубины перемещения для получения точных и воспроизводимых результатов. Механизм приложения испытательной нагрузки сочетает калиброванную пружину для предварительной нагрузки и подвесные грузы для основной нагрузки. Цикл нагружения моторизованный: приложение предварительной нагрузки выполняется вручную, а приложение и снятие основной нагрузки – автоматически. Время выдержки регулируется: предварительная нагрузка 0,1–50,0 сек, основная нагрузка 1,0–50,0 сек, упругое восстановление 0,2–50,0 сек. Разрешение измерения составляет 0,1 или 0,01 HR (регулируется).

Модификации и шкалы твёрдости

Модель 574R поддерживает регулярные шкалы Роквелла A, B, C, D, E, F, G, H, K, L, M, P, R, S, V с предварительной нагрузкой 10 кг (98,07 Н) и основными нагрузками 60, 100, 150 кг (588,4, 980,7, 1471 Н). Применяется для стали, меди и медных сплавов, литого чугуна, глубоких приповерхностных слоёв. Модель 574S поддерживает шкалы супер-Роквелла 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y с предварительной нагрузкой 3 кг (29,42 Н) и основными нагрузками 15, 30, 45 кг (147,1, 294,2, 441,3 Н). Применяется для цементированных карбидов, тонких листов, неглубоких приповерхностных слоёв. Модель 574T объединяет обе системы с предварительными нагрузками 3 и 10 кг и основными нагрузками 15, 30, 45, 60, 100, 150 кг для универсального применения.

Управление и обработка данных

Встроенный калькулятор обеспечивает перевод результатов в другие шкалы твёрдости согласно ASTM E140, ISO 18265, DIN 50150, GB/T 1172 (до 4 шкал одновременно). Статистические функции включают расчёт количества замеров, текущего значения, среднеквадратичного отклонения, максимального и минимального значения серии, стандартного отклонения и индекса воспроизводимости. Память прибора хранит до 999 измерений по каждой шкале. Поддерживаются языки интерфейса: английский, немецкий, испанский, французский, русский, китайский (упрощённый). Вывод данных осуществляется через порты USB и RS-232, что позволяет быстро передавать результаты в программу Microsoft Excel и другие приложения. Встроенная светодиодная подсветка зоны измерения обеспечивает хорошую видимость образца.

Технические характеристики

• Производитель: Buehler Wilson (США);
• Тип: твердомер Роквелла;
• Модели: 574R, 574S, 574T;
• Шкалы 574R: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V;
• Шкалы 574S: 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y;
• Шкалы 574T: все регулярные + супер-Роквелл;
• Предварительная нагрузка 574R: 10 кг (98,07 Н);
• Предварительная нагрузка 574S: 3 кг (29,42 Н);
• Предварительная нагрузка 574T: 3 и 10 кг (29,42, 98,07 Н);
• Основные нагрузки 574R: 60, 100, 150 кг (588,4, 980,7, 1471 Н);
• Основные нагрузки 574S: 15, 30, 45 кг (147,1, 294,2, 441,3 Н);
• Основные нагрузки 574T: 15, 30, 45, 60, 100, 150 кг;
• Механизм нагружения: калиброванная пружина + подвесные грузы;
• Цикл нагружения: моторизованный;
• Время выдержки: предварительная 0,1–50,0 сек, основная 1,0–50,0 сек, восстановление 0,2–50,0 сек;
• Разрешение: 0,1 или 0,01 HR (регулируется);
• Рабочее пространство по вертикали: 289 мм;
• Глубина рабочего пространства: 175 мм (верх) / 155 мм (низ);
• Максимальный вес образца: 100 кг;
• Дисплей: ЖК-панель с мембранной клавиатурой;
• Подсветка: встроенная светодиодная;
• Память: 999 измерений по каждой шкале;
• Статистика: количество, значение, СКО, минимум, максимум, стандартное отклонение, индекс воспроизводимости;
• Перевод шкал: ASTM E140, ISO 18265, DIN 50150, GB/T 1172 (до 4 шкал);
• Вывод данных: USB, RS-232;
• Языки: английский, немецкий, испанский, французский, русский, китайский;
• Соответствие стандартам: ASTM E18, ASTM D785, ASTM B294, ISO 6508, JIS Z2245, GB/T 230;
• Электропитание: 220 В / 50 Гц;
• Габаритные размеры (В × Ш × Г): 934 × 292 × 566 мм;
• Масса: 75 кг.

Комплект поставки

• Твердомер Wilson Rockwell 574 (выбранная модификация) – 1 шт.;
• Стандартные инденторы и опорные столики;
• Документация и руководство по эксплуатации;
• Кабель USB для подключения к ПК;
• Опционально: дополнительные инденторы, опорные столики, калибровочные образцы.

Области применения

• Контроль твёрдости сталей и сплавов в металлургии;
• Испытание меди и медных сплавов;
• Контроль качества литого чугуна;
• Измерение твёрдости цементированных карбидов;
• Испытание тонких листовых материалов;
• Определение твёрдости приповерхностных слоёв различной глубины;
• Входной контроль металлических материалов и полуфабрикатов;
• Сертификационные испытания по ASTM E18 и ISO 6508.
