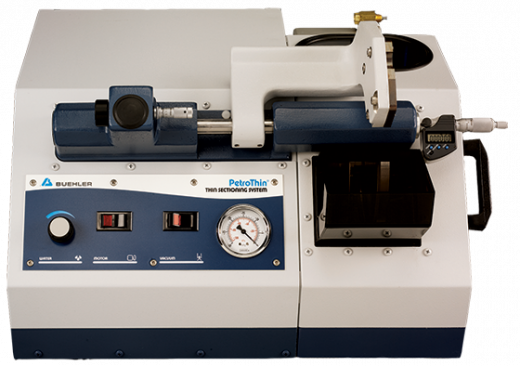

Buehler PetroThin

Полуавтоматический станок для приготовления тонких шлифов Buehler PetroThin – это специализированное оборудование, сочетающее в себе возможности прецизионной резки и шлифовки петрографических образцов. Отрезной и шлифовальный диски расположены на одном валу, что исключает необходимость переустанавливать образец между стадиями обрезки и шлифовки, увеличивая точность обработки и значительно сокращая время подготовки. Встроенный компрессор создаёт сильный положительный вакуум для надёжной фиксации образцов в специальном держателе для предметных стёкол. Простота в управлении наряду с высокой точностью и производительностью делает этот станок незаменимым для лабораторий с большим объёмом подготовки тонких шлифов.

Конструкция и принцип работы

Ключевой особенностью PetroThin является расположение отрезного и шлифовального дисков на одном валу. Образец, наклеенный на предметное стекло, сначала обрезается алмазным отрезным диском диаметром 203 мм со скоростью вращения 2100 об/мин, а затем без переустановки утоняется шлифовальным диском того же диаметра. Такая конструкция гарантирует сохранение плоскостности шлифа и обеспечивает параллельность образца на всех этапах обработки. Внутреннее пространство станка выполнено из нержавеющей стали, что обеспечивает коррозионную стойкость и удобство очистки. Станок оснащён системой охлаждения с регулировкой скорости потока, что предотвращает перегрев образца и деформацию структуры минералов.

Прецизионная точность и микрометры

Оба диска – шлифовальный и отрезной – оснащены системой прецизионной настройки с помощью микрометров. Микрометр для прецизионного позиционирования отрезного диска обеспечивает шаг 0,01 мм для серийной резки, а цифровой микрометр для прецизионного позиционирования шлифовального круга позволяет точно контролировать толщину снимаемого слоя. Точность снятия материала образца составляет не хуже ±5 мкм, что обеспечивает высочайшее качество подготовки шлифов. Минимальная достижимая толщина шлифа составляет 35 мкм, что позволяет получать образцы стандартной петрографической толщины для последующих микроскопических исследований.

Вакуумная система и держатели

Встроенный вакуумный насос создаёт сильный положительный вакуум для надёжной фиксации образцов в специальном держателе-присоске. Уровень вакуума контролируется с помощью манометра на панели управления. Специальный встроенный фильтр удаляет влажность из вакуумной системы, а колпак фильтра осушается каждый раз при выключении вакуумного насоса, что продлевает срок службы оборудования. Клапан быстрого снятия вакуума позволяет оператору освободить образец для промежуточного контроля в любой момент процесса. Поддержание неизменно высокой точности пробоподготовки обеспечивается использованием вакуумного держателя-присоски. Станок поддерживает работу с предметными стёклами различных размеров: 27 × 46 мм, 25,4 × 76,2 мм, 38,1 × 76,2 мм, 50,8 × 50,8 мм и 50,8 × 76,2 мм.

Управление и производительность

Простота в управлении станком делает его доступным для операторов различного уровня подготовки. Панель управления обеспечивает удобный доступ ко всем параметрам работы. Возможность серийной резки с шагом микрометра 0,01 мм позволяет эффективно обрабатывать партии образцов с высокой воспроизводимостью результатов. Сочетание прецизионной точности и высокой производительности делает PetroThin оптимальным решением для лабораторий с большим объёмом подготовки тонких шлифов в геологических, минералогических и петрографических исследованиях.

Технические характеристики

• Производитель: Buehler (США);
• Тип: полуавтоматический станок для тонких шлифов;
• Модель: PetroThin;
• Скорость вращения отрезного диска: 2100 об/мин;
• Диаметр отрезного диска: 203 мм;
• Диаметр шлифовального диска: 203 мм;
• Шаг микрометра для серийной резки: 0,01 мм;
• Точность снятия материала: ±5 мкм;
• Минимальная толщина шлифа: 35 мкм;
• Вакуумный насос: встроенный;
• Мощность мотора: 250 Вт;
• Система охлаждения: с регулировкой скорости потока;
• Материал внутреннего пространства: нержавеющая сталь;
• Размеры предметных стёкол: 27 × 46, 25,4 × 76,2, 38,1 × 76,2, 50,8 × 50,8, 50,8 × 76,2 мм;
• Электропитание: 220 В / 50 Гц, 1 фаза;
• Габаритные размеры (Ш × Г × В): 597 × 483 × 416 мм;
• Масса: 43 кг.

Комплект поставки

• Полуавтоматический станок Buehler PetroThin – 1 шт.;
• Вакуумный держатель-присоска;
• Отрезной и шлифовальный диски 203 мм;
• Микрометры для прецизионного позиционирования;
• Система охлаждения с регулировкой;
• Документация и руководство по эксплуатации;
• Опционально: дополнительные предметные стёкла различных размеров, алмазные отрезные диски, шлифовальные диски с различной зернистостью, вакуумные держатели.

Области применения

• Подготовка тонких петрографических шлифов горных пород;
• Минералогические исследования минералов и руд;
• Геологические исследования осадочных и магматических пород;
• Подготовка образцов для поляризационной микроскопии;
• Контроль качества в горнодобывающей промышленности;
• Научные исследования в области петрологии и геохимии;
• Подготовка шлифов для микрозондового анализа;
• Учебные лаборатории геологических и горных вузов;
• Исследования строительных материалов и керамики;
• Лаборатории с большим объёмом подготовки тонких шлифов.
