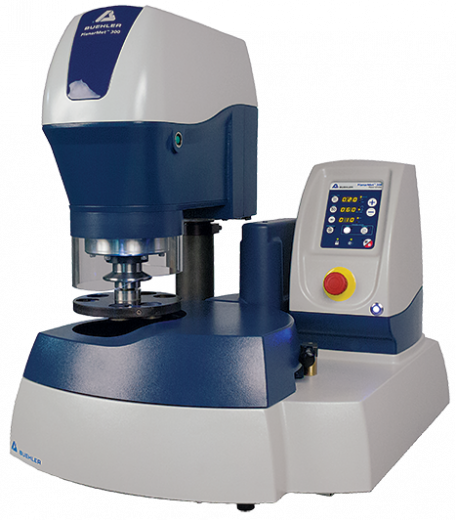

Система шлифовальная Buehler PlanarMet 300

Шлифовальная система Buehler PlanarMet 300 – это высокоскоростной настольный станок для шлифовки металлографических образцов с применением шлифовального камня. Мощный мотор и усиленная конструкция механических узлов рассчитаны на длительную эксплуатацию с высокой нагрузкой. Уникальное качество абразива позволяет получить плоскую поверхность высокого качества за 1 шаг и перейти к полировке на обычном шлифовально-полировальном станке. Длительный срок эксплуатации шлифовального камня, отсутствие необходимости в расходных материалах наряду с высокой производительностью станка гарантируют высокий экономический эффект и быструю окупаемость оборудования. Высочайшая производительность и экономичность по сравнению со станками, использующими шлифовально-полировальную бумагу, а также полная совместимость со станками серии EcoMet™/AutoMet™ делают PlanarMet 300 идеальным решением для лабораторий с большим потоком образцов.

Преимущества шлифовки с камнем

Технология шлифовки с применением шлифовального камня обеспечивает сошлифовку в 4 раза быстрее по сравнению с абразивной бумагой. Один шлифовальный камень обрабатывает столько же образцов, сколько 1000 листов абразивной бумаги, что значительно снижает эксплуатационные расходы. Процесс шлифовки выполняется за 1 шаг вместо 3 с абразивной бумагой, что сокращает время подготовки образцов и повышает производительность лаборатории. Отсутствие необходимости в постоянной замене расходных материалов делает работу оператора более комфортной и снижает риск ошибок при подготовке образцов.

Результаты высокого качества

Мощная система охлаждения предотвращает нагрев образца и деформацию микроструктуры поверхности, что особенно важно для точных металлографических исследований. Запатентованная конструкция патрубка с направленной подачей жидкости обеспечивает эффективное охлаждение зоны шлифовки. Программируемая глубина шлифовки с точностью 0,01 мм позволяет точно контролировать процесс снятия материала. Автоматическая система правки поддерживает абразив постоянного качества, обеспечивая воспроизводимые условия подготовки образца на протяжении всего срока службы камня. Режим контролируемой глубины шлифовки или режим установки времени шлифовки обеспечивают гибкость при работе с различными материалами и задачами.

Конструкция и система правки

Станок оснащён шлифовальным камнем диаметром 305 мм и толщиной 25 мм с зернистостью Р120. Абразив выполнен из оксида алюминия или карбида кремния, что позволяет подобрать оптимальный вариант для различных материалов образцов. Крепление шлифовального камня осуществляется с помощью центрального болта М8. Встроенная автоматическая система правки шлифовального камня поддерживает абразив в рабочем состоянии с частотой цикла правки от 10 секунд до 10 минут и глубиной правки 10–50 мкм с шагом 5 мкм. Направление вращения шлифовального камня может быть по часовой и против часовой стрелки, что обеспечивает гибкость при работе с различными материалами. Держатель для образцов диаметром до 178 мм вмещает до 10 образцов для одновременной обработки. Блокирующийся защитный колпак обеспечивает безопасность оператора.

Управление и интеграция

Станок оснащён мембранной панелью управления с двумя режимами работы: с регулировкой времени (10 сек – 5 мин) и с регулировкой глубины снятия по оси Z (0,1 – 3,0 мм). Нагрузка на держатель регулируется в диапазоне 4–445 Н с шагом 20 Н, что позволяет оптимально настроить процесс шлифовки для различных материалов. Скорость вращения насадки регулируется в диапазоне 60–150 об/мин с шагом 10 об/мин. Держатели PlanarMet 300 совместимы со станками EcoMet™/AutoMet™, что позволяет перейти к следующему этапу полировки без переустановки образцов в другой держатель. Рециркуляционная система охлаждения доступна в вариантах объёмом 45 или 83 литра.

Технические характеристики

• Производитель: Buehler (США);
• Тип: высокоскоростная шлифовальная система с шлифовальным камнем;
• Модель: PlanarMet 300;
• Мощность двигателя: основание 4190 Вт, насадка 552 Вт;
• Скорость вращения шлифовального камня: 1600 об/мин;
• Направление вращения камня: по и против часовой стрелки;
• Скорость вращения насадки: 60 - 150 об/мин (шаг 10 об/мин);
• Направление вращения насадки: по и против часовой стрелки;
• Нагрузка на держатель: 4 - 445 Н (шаг 20 Н);
• Режимы работы: контроль по времени или глубине снятия материала;
• Снятие материала по оси Z: 0,1–3 мм (шаг 0,1 мм);
• Диаметр шлифовального камня: 305 мм;
• Толщина шлифовального камня: 25 мм;
• Зернистость камня: Р120;
• Абразив: оксид алюминия или карбид кремния;
• Крепление камня: центральный болт М8;
• Система правки: автоматическая;
• Частота цикла правки: 10 сек – 10 мин;
• Глубина правки: 10 - 50 мкм (шаг 5 мкм);
• Держатель для образцов: Ø178 мм макс, до 10 образцов одновременно;
• Панель управления: мембранная;
• Система охлаждения: рециркуляционная, 45 или 83 л;
• Совместимость: станки серии EcoMet™/AutoMet™;
• Уровень шума: 71 дБ;
• Электропитание: 380 В, 50 Гц, 3 фазы;
• Исполнение: настольное.

Комплект поставки

• Шлифовальная система Buehler PlanarMet 300 – 1 шт.;
• Шлифовальный камень 305 мм (Р120) – 1 шт.;
• Держатель для образцов Ø178 мм;
• Рециркуляционная система охлаждения;
• Документация и руководство по эксплуатации;
• Опционально: дополнительные шлифовальные камни с различными абразивами, запасные держатели, адаптеры для интеграции со станками EcoMet™/AutoMet™.

Области применения

• Высокоскоростная шлифовка металлографических образцов;
• Подготовка образцов для полировки и микроскопии;
• Обработка твёрдых и мягких металлов и сплавов;
• Работа с керамикой и композитными материалами;
• Подготовка образцов для EBSD анализа;
• Лаборатории с большим потоком образцов;
• Интеграция в автоматизированные линии подготовки образцов;
• Контроль качества в промышленных лабораториях;
• Научные исследования в области металловедения и материаловедения.
