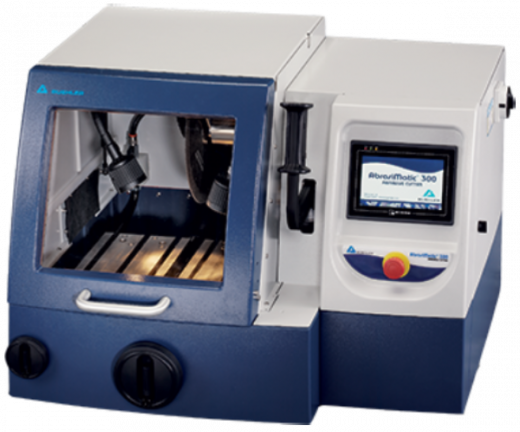

Станок отрезной напольного типа Buehler AbrasiMatic 300

Отрезной станок Buehler AbrasiMatic 300 – это высокопроизводительное оборудование настольного типа, сочетающее универсальность нескольких режимов резки с мощностью промышленного станка. Прибор поддерживает ручную, автоматическую, импульсную и серийную (опционально) резку в трёх направлениях, что обеспечивает максимальную гибкость при работе с образцами различного размера, формы и материала. Двигатель с высоким крутящим моментом гарантирует надёжную бесперебойную работу даже при резке крупных образцов с высокой твёрдостью, а электрический тормоз останавливает отрезной круг практически мгновенно, позволяя снять образец сразу же после окончания цикла.

Универсальные режимы резки

AbrasiMatic 300 предлагает четыре различных режима резки для решения широкого спектра задач: ручная резка опусканием отрезного диска или подачей по оси Y для тактильного контроля процесса; автоматическая резка движением рабочего стола по оси Y для воспроизводимых результатов; автоматическая резка с пульсацией по оси Y для деликатных материалов; серийная резка ручной подачей по оси X (опция) для обработки партий образцов. Глубина реза достигает 110–114 мм, а максимальный диаметр отрезного диска составляет 305 мм (12 дюймов), что позволяет работать с крупными заготовками. Продольная резка образцов размером до 260 мм возможна благодаря одной из самых больших зон обработки в своём классе.

Интеллектуальные системы SmartCut и SmartPulse

Станок оснащён запатентованными системами автоматического контроля скорости реза, обеспечивающими качественную обработку без термических повреждений. Система SmartCut автоматически снижает скорость подачи при максимальной загрузке двигателя, предотвращая перегрев образца и преждевременный износ отрезного диска. Режим импульсной резки контролируется системой SmartPulse – во время коротких пауз в цикле резки к образцу поступает больший объём охлаждающей жидкости, благодаря чему повреждение образца сводится к минимуму. Эти интеллектуальные системы гарантируют воспроизводимые результаты в автоматическом режиме и защищают дорогостоящие образцы от прижогов и деформации микроструктуры.

Конструкция и рабочая зона

AbrasiMatic 300 выполнен в коррозионностойком исполнении с двигателем, расположенным вне камеры реза, что защищает его от агрессивного воздействия СОЖ и абразивной пыли, значительно продлевая срок службы оборудования. Рабочий стол размером 365 × 254 мм с Т-образными пазами 12 мм обеспечивает надёжную фиксацию образцов. Крышка станка поднимается и складывается вверх, исключая попадание охлаждающей жидкости на руки оператора и образец, а одновременное открытие боковой дверцы создаёт достаточно места для удобного размещения крупногабаритных заготовок. Боковое отверстие размером 75 × 75 мм позволяет отрезать длинные образцы, выступающие за пределы рабочей камеры. Лоток для извлечения мелких отрезанных образцов предотвращает их потерю и засорение системы рециркуляции.

Управление и безопасность

Пульт управления оснащён цветным дисплеем диагональю 17,5 дюйма во влагозащитном исполнении, что обеспечивает отличную видимость параметров в условиях интенсивного использования СОЖ. Удобный интерфейс с простыми настройками позволяет быстро переключаться между режимами резки и настраивать параметры для различных материалов. В ручном режиме работает индикатор указания нагрузки на двигатель, помогающий оператору контролировать усилие подачи и предотвращать перегрузку. Электрический тормоз мгновенно останавливает рабочий диск по окончании цикла резки, обеспечивая безопасность оператора и позволяя немедленно извлечь образец. Два галогеновых светильника по 20 Вт на гибком основании обеспечивают направленное освещение любой точки рабочей зоны.

Производительность и охлаждение

Двигатель мощностью 3,8 кВт и скорость вращения отрезного диска 2600 об/мин обеспечивают высокую производительность резки различных материалов. Скорость подачи в автоматическом режиме регулируется в диапазоне 0,1–2 мм/сек, что позволяет точно настроить процесс под конкретный материал. Диапазоны перемещений составляют: по оси Y – 270 мм, по оси X – 70 мм (опция), по оси Z – 150 мм, обеспечивая гибкость позиционирования образца. Встроенная система рециркуляции охлаждающей жидкости объёмом 83 литра поддерживает оптимальный температурный режим и эффективно удаляет продукты резки из рабочей зоны, обеспечивая стабильное качество обработки.

Технические характеристики

• Производитель: Buehler (США);
• Тип: отрезной станок настольного типа;
• Модель: AbrasiMatic 300;
• Мощность двигателя: 3,8 кВт;
• Скорость вращения отрезного диска: 2600 об/мин;
• Максимальный диаметр отрезного диска: 305 мм (12 дюймов);
• Глубина реза: 110–114 мм;
• Рабочий стол: 365 × 254 мм, нержавеющая сталь;
• Т-образные пазы: 12 мм;
• Скорость подачи (автомат): 0,1–2 мм/сек;
• Перемещение по оси Y: 270 мм;
• Перемещение по оси X: 70 мм (опция);
• Перемещение по оси Z: 150 мм;
• Режимы резки: ручная, автоматическая, импульсная, серийная (опция);
• Система SmartCut: автоматический контроль нагрузки;
• Система SmartPulse: импульсная резка с усиленным охлаждением;
• Электрический тормоз: мгновенная остановка диска;
• Смотровое окно: 355 × 300 мм;
• Боковое отверстие для длинных образцов: 75 × 75 мм;
• Максимальная длина продольной резки: 260 мм;
• Освещение: 2 галогеновых светильника 20 Вт на гибком основании;
• Пульт управления: цветной дисплей 17,5", влагозащитное исполнение;
• Индикатор нагрузки двигателя: есть (в ручном режиме);
• Крышка камеры: складывающаяся вверх с боковой дверцей;
• Лоток для мелких образцов: выдвижной;
• Система рециркуляции СОЖ: 83 л;
• Двигатель: вне камеры реза;
• Коррозионностойкое исполнение: да;
• Электропитание: 380 В, 3 фазы;
• Габаритные размеры (Ш × Г × В): 834 × 610 × 685 мм;
• Масса: 165 кг.

Комплект поставки

• Отрезной станок Buehler AbrasiMatic 300 – 1 шт.;
• Система рециркуляции СОЖ (83 л);
• Выдвижной лоток для образцов;
• Стандартные зажимные приспособления;
• Документация и руководство по эксплуатации;
• Опционально: ось X для серийной резки, абразивные отрезные круги 305 мм, дополнительные тиски и зажимные устройства, фланцы для крепления дисков, специализированные СОЖ.

Области применения

• Металлография и подготовка образцов к шлифовке и полировке;
• Резка сталей, цветных металлов и твёрдых сплавов;
• Обработка литых заготовок и поковок;
• Резка термообработанных деталей и цементированных поверхностей;
• Продольная резка длинных профилей и стержней;
• Серийная подготовка образцов в производственных лабораториях;
• Контроль качества сварных швов и зон термического влияния;
• Научные исследования в области материаловедения;
• Резка деликатных материалов с минимальными термическими повреждениями;
• Лаборатории с разнообразными задачами пробоподготовки.
