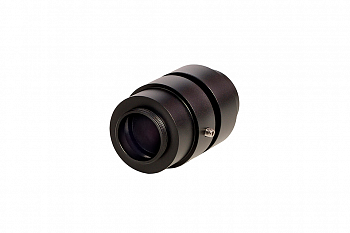

Адаптеры для лабораторных микроскопов применяют при подключении цифровых камер, видеомодулей, измерительных насадок и внешних оптических трактов. Эти элементы обеспечивают механическую совместимость узлов, сохраняют расчетный рабочий отрезок и помогают получить корректное поле зрения без паразитного виньетирования. Для лаборатории, где важны воспроизводимость изображения, фотофиксация и метрологическая сопоставимость данных, адаптер является частью всей оптико-механической системы. Ошибочный выбор переходника приводит к изменению масштаба, затемнению краев кадра, смещению фокальной плоскости и снижению информативности снимка.
Назначение и задачи
Основная задача переходника – согласование микроскопа с регистрирующим оборудованием по посадочному интерфейсу, оптическому масштабу и положению фокальной плоскости. В зависимости от конфигурации системы адаптеры для микроскопа используются для вывода изображения на камеру, подключения монитора, документирования препаратов, морфометрии и потокового визуального контроля. При корректном подборе сохраняются парфокальность, равномерность освещения, соосность каналов и геометрия кадра. Это особенно важно для НИОКР, ОТК и технологических лабораторий, где изображение служит не только иллюстрацией, но и рабочими данными.
Типы и разновидности
По конструкции переходники различаются не только посадкой, но и способом формирования изображения на матрице. Для малых сенсоров чаще применяют редукционные решения, для измерительных задач – прямую проекцию с минимальным изменением масштаба.
• окулярные адаптеры – устанавливаются в тубус или окулярный канал, подходят для дооснащения действующей оптики;• тринокулярные фотоадаптеры – предназначены для постоянного подключения камеры к отдельному визуальному каналу;
• резьбовые и байонетные переходники – согласуют C-mount, T2 и другие стандартные интерфейсы;
• проекционные и редукционные насадки – изменяют масштаб проекции и согласуют поле зрения с форматом сенсора.
Ключевые параметры выбора
Подбор выполняют по совокупности механических и оптических характеристик. Недостаточно совпадения только по резьбе или диаметру посадки. Необходимо учитывать тип микроскопической головы, длину фототубуса, размер матрицы, число поля и наличие промежуточной оптики. Для задач измерения дополнительно проверяют стабильность масштаба после калибровки и отсутствие заметных краевых искажений.
• тип посадки, диаметр тубуса и стандарт интерфейса камеры;• рабочий отрезок и коэффициент проекции 0,35×, 0,5×, 1×;
• парфокальность с визуальным каналом и удобство перенастройки;
• соосность, жесткость фиксации, допустимые люфты и виброустойчивость;
• совместимость с форматом сенсора и требуемым полем кадра.
Области применения
Микроскопические адаптеры используют в клинико-диагностических лабораториях, металлографии, микробиологии, фармацевтической разработке, материаловедении и на участках производственного контроля. Они востребованы там, где требуется архивирование изображений, удаленная передача видеопотока, обучение персонала, серийная фотофиксация образцов и интеграция микроскопа в цифровой лабораторный контур. Для инженерных и технологических задач критичны повторяемость масштаба, стабильность крепления камеры и корректная передача деталей по всему полю изображения.
При выборе адаптера целесообразно оценивать систему целиком – от конструкции тубуса до формата сенсора и требований к документированию. Совместимость по интерфейсу, корректная оптическая проекция и точная механическая посадка определяют качество визуализации не меньше, чем параметры самого микроскопа или камеры. Для рабочих процессов, связанных с измерением и экспертизой, это напрямую влияет на точность интерпретации результатов.
