Возможности Retsch Camsizer M1 и P4: сочетание оптического анализа и ситового метода, производительность, калибровка и типовые сценарии.

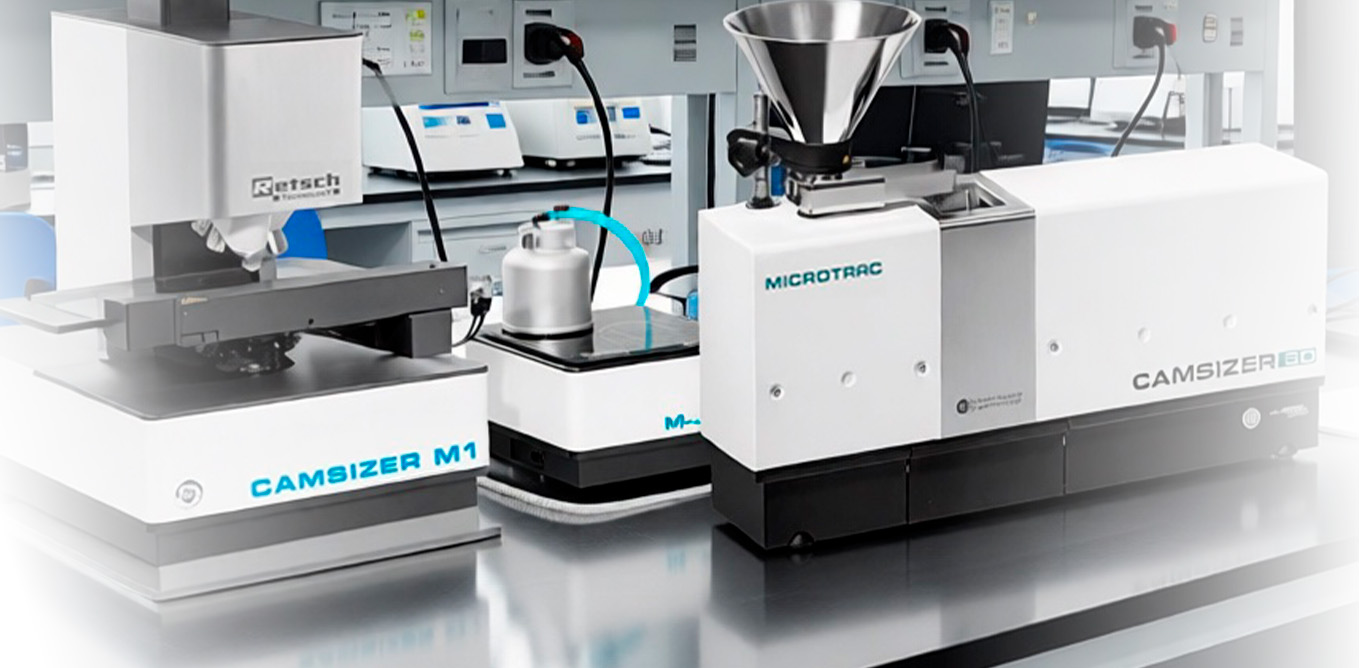

Анализаторы размера и формы частиц Retsch Camsizer: обзор моделей M1 и P4
Вы узнаете:
- Экспертиза Retsch Technology / Microtrac в анализе частиц
- Camsizer M1: статический анализ изображений для прецизионных исследований
- Camsizer P4: динамический анализ, 3D-облако и замена ситового метода
- Сравнительная таблица: как выбрать модель под задачи лаборатории
- Эволюция линейки: переход к 3D-трекингу частиц (CAMSIZER 3D)
Экспертиза Retsch Technology / Microtrac в анализе частиц
Retsch Technology (в составе научного холдинга MICROTRAC) – мировой эксперт в области определения размера и формы частиц. Линейка приборов охватывает диапазон от 0,3 нм до 135 мм, используя методы лазерной дифракции, статического и динамического анализа изображений, седиментации и адсорбции газов.
Ключевая компетенция бренда – сочетание высокой разрешающей способности, воспроизводимости и соответствия международным стандартам. Все анализаторы серии CAMSIZER поддерживают валидацию, автоматизацию измерений (SOP) и интеграцию с LIMS, что делает их стандартным выбором для аккредитованных лабораторий, НИИ и промышленных предприятий.
Страница бренда Retsch в ПрофЛаб
Camsizer M1: статический анализ изображений для прецизионных исследований
Retsch Camsizer M1 реализует метод статического анализа изображений в соответствии с ISO 13322-1. Прибор предназначен для детальной характеризации частиц в диапазоне 0,5 - 1500 мкм с беспрецедентным качеством визуализации.
Ключевые характеристики:
• Камера 18,1 Мп (цветная) с цифровым разрешением до 35 нм;
• 5 стандартных объективов (2,5× - 50×) + опциональные 1,25× или 100× – адаптация под любую плотность распределения;
• 3 режима освещения: падающий, проходящий, комбинированный – работа с прозрачными, непрозрачными и флуоресцирующими образцами;
• Высокоточный столик: позиционирование 3 мкм, повторяемость 1 мкм, управление джойстиком;
• Алгоритм склейки (Stitching): автоматическое объединение кадров позволяет измерять частицы >1500 мкм (до ~3 мм).
Уникальные возможности:
• Статическая съёмка: образец неподвижен, что исключает размытие и позволяет анализировать отдельные частицы, волокна, агломераты;
• Модуль X-Plorer: пост-анализ в офлайн-режиме с фильтрацией по любому геометрическому параметру;
• Библиотека частиц: сохранение всех изображений и метаданных для ретроспективного аудита;
• Сухой/мокрый анализ: поддержка суспензий и порошков (модуль диспергирования M-Jet).
Область применения: фармацевтические субстанции, абразивы, металлические порошки для 3D-печати, керамика, волокна, пищевые ингредиенты, контроль загрязнений.
Camsizer P4: динамический анализ, 3D-облако и замена ситового метода
Retsch Camsizer P4 использует метод динамического анализа изображений (ISO 13322-2) для быстрого контроля свободно сыпучих материалов в диапазоне 20 мкм - 30 мм.
Ключевые характеристики:
• Двухкамерная система: основная камера (крупные частицы) + камера с увеличением (мелкие) – бесшовный охват без перенастройки;
• Скорость захвата: 60 кадров/с, >78 млн пикселей/сек – анализ тысяч частиц в минуту;
• LED-источник 90 Гц: чёткие силуэты без размытия даже для быстро движущихся частиц;
• Сертифицированный калибровочный ретикул: валидация за секунды, соответствие ISO 3310-1;
• Время измерения: 1 - 3 минуты в зависимости от требуемой статистики.
Уникальные возможности:
• Алгоритм имитации просеивания: ~100% корреляция с классическим ситовым анализом без изменения спецификаций продукта;
• 3D-облако (Particle Cloud): одновременная визуализация трёх параметров (например, размер × прозрачность × соотношение сторон) для выявления скрытых фракций;
• Библиотека частиц: хранение миллионов изображений для последующего офлайн-анализа и формирования отчётов;
• Автоматизация: опциональный автоподатчик (до 40 проб), онлайн-система (IP54) для интеграции в производственную линию.
Область применения: цемент и строительные материалы, удобрения, абразивы, пластиковые гранулы, фармацевтические таблетки, песок/руда, соль/сахар, древесная щепа.
Сравнительная таблица: как выбрать модель под задачи лаборатории
| Параметр | Camsizer M1 | Camsizer P4 |
|---|---|---|
| Метод измерения | Статический анализ изображений (ISO 13322-1) | Динамический анализ изображений (ISO 13322-2) |
| Диапазон измерений | 0,5 - 1500 мкм (алгоритм склейки до ~3 мм) | 20 мкм - 30 мм (без перенастройки) |
| Камера / Разрешение | 18,1 Мп цветная, до 35 нм | Две камеры (основная + зум), >78 млн пикс./с |
| Скорость измерения | Покадровая (зависит от площади сканирования) | 1 - 3 минуты (тысячи частиц/мин) |
| Тип образца | Порошки и суспензии (сухой/мокрый) | Свободно сыпучие сухие материалы |
| Анализ формы | 50+ параметров, модуль X-Plorer | 50+ параметров, 3D-облако, библиотека частиц |
| Замена ситового анализа | Нет | Да (алгоритм имитации просеивания) |
| Автоматизация | Ручная подача, модуль M-Jet | Опции: автоподатчик (40 проб), онлайн-система |
| Рекомендуемые задачи | НИОКР, детальный анализ формы, субмикронные частицы | Рутинный КК, замена сит, мониторинг производства |
Как выбрать?
• Если нужна максимальная детализация изображений, анализ субмикронных частиц или работа с суспензиями – выбирайте Camsizer M1.
• Если приоритет – высокая производительность, замена ситового анализа или интеграция в производственную линию – оптимален Camsizer P4.
• Для полного покрытия задач лаборатории возможно использование обоих приборов в комплексе: M1 для глубоких исследований, P4 для ежедневного контроля.
Эволюция линейки: переход к 3D-трекингу частиц (CAMSIZER 3D)
Линейка Camsizer развивается в сторону полностью трёхмерного анализа. Модель CAMSIZER 3D (Microtrac Retsch) сохраняет запатентованную двухкамерную систему, но добавляет технологию 3D Particle Tracking: каждая частица фиксируется до 30 раз в разных ракурсах при падении, формируя «трек». ПО автоматически выравнивает изображения и выделяет истинные 3D-параметры (длина, ширина, толщина).
Ключевые преимущества перехода на 3D:
• Устранение погрешностей случайной ориентации 2D-метода;
• Точное измерение длины экструдатов, волокон и кофе-бобов без ручного калипера;
• Повышение точности корреляции с ситами для смесей разной формы (коррекция выполняется для каждой частицы индивидуально);
• Камеры нового поколения: ZOOM (9 Мп) + BASIC (5 Мп), частота до 250 кадров/с.
CAMSIZER 3D полностью обратно совместим с алгоритмами имитации просеивания, поддерживает 21 CFR Part 11 и готов к работе с автоподатчиком. Для текущих задач M1 и P4 остаются эталонными решениями в своих нишах, а 3D-модель открывает новые стандарты для премиум-сегмента и сложных производств.
Узнать о наличии CAMSIZER 3D и других моделей в ПрофЛаб
Часто задаваемые вопросы об анализаторах размера и формы частиц Retsch Camsizer
Camsizer M1 использует метод статического анализа изображений (ISO 13322-1): образец неподвижен на предметном столике, камера 18,1 Мп делает покадровую съёмку с точностью до 35 нм. Идеален для исследований формы, субмикронных частиц и работы с суспензиями (0,5 - 1500 мкм). Camsizer P4 применяет динамический анализ (ISO 13322-2): частицы свободно падают в потоке, двухкамерная система фиксирует до 60 кадров/с (>78 млн пикселей/с). Оптимален для рутинного КК, замены ситового анализа и работы с широким диапазоном сухих сыпучих материалов (20 мкм - 30 мм).
Да. ПО Camsizer P4 включает запатентованный алгоритм имитации просеивания, обеспечивающий ~100% корреляцию с результатами контрольных сит. При этом время измерения сокращается с 15 - 30 минут до 1 - 3 минут, исключается человеческий фактор, перегрузка сит и потеря образца. Результаты становятся статистически достовернее за счёт анализа миллионов частиц вместо нескольких грамм.
Оба прибора определяют более 50 параметров: эквивалентный диаметр, периметр, хорды, диаметры Ферета и Мартина, круглость, сферичность, аспектное отношение, выпуклость, угловатость, прозрачность и плотность. Camsizer P4 дополнительно визуализирует данные в 3D-облаке, позволяя одновременно оценивать три независимых параметра (например, размер × соотношение сторон × прозрачность) и сегментировать частицы по специфическим характеристикам.
Да. Модели соответствуют международным стандартам: ISO 13322-1 (статический анализ, M1) и ISO 13322-2 (динамический анализ, P4). Опционально доступно ПО с поддержкой 21 CFR Part 11 (аудит-трейл, электронные подписи, разграничение прав доступа), что позволяет использовать приборы в аккредитованных лабораториях, фармацевтических и регулируемых производствах.
