Что такое анализатор размера частиц и зачем он нужен
Анализатор размера частиц – это высокоточный лабораторный прибор для определения гранулометрического состава порошков, суспензий, эмульсий и аэрозолей в диапазоне от 7 нанометров до 2500 микрометров.
Лазерный анализатор размера частиц – ключевой инструмент управления качеством продукции в современных лабораториях. Измерение распределения частиц по размерам позволяет контролировать физико-химические свойства материалов и гарантировать воспроизводимость технологических процессов.
Почему это важно? Размер частиц напрямую влияет на:
• Растворимость и биодоступность лекарственных субстанций – уменьшение размера частиц с 100 мкм до 10 мкм может увеличить скорость растворения в 10 раз;
• Текстуру, цвет и стабильность косметических кремов и пудр – равномерное распределение частиц обеспечивает однородность продукта;
• Вкус и «языковую текстуру» пищевых продуктов (шоколад, мука, напитки) – порог восприятия зернистости около 50 мкм;
• Плотность и прочность керамических изделий и порошковых металлов – оптимальный гранулометрический состав повышает плотность упаковки;
• Ёмкость и срок службы литий-ионных батарей – форма и размер частиц графита определяют электрохимические характеристики;
• Реологические свойства суспензий и паст – вязкость, тиксотропность, седиментационная стабильность.
Без точного контроля гранулометрического состава невозможно обеспечить воспроизводимость процессов и соответствие требованиям ГОСТ, ISO, USP, Фармакопеи. Лазерный дифракционный анализатор размеров частиц обеспечивает высокую воспроизводимость (стандартное отклонение среднего диаметра ≈ 0) и соответствие международным стандартам ISO 13320.
Принцип работы: лазерная дифракция, теория Ми, валидация
Лазерная дифракция – наиболее распространённый метод измерения размера частиц, соответствующий международным стандартам ISO 13320 и JIS Z 8825-1.
Физика процесса:
1. Образец облучается лазерным лучом (405 нм или 680 нм);
2. Частицы рассеивают свет: крупные – под малыми углами с высокой интенсивностью, мелкие – под большими углами с низкой;
3. Сенсор с концентрическими элементами регистрирует угловое распределение рассеянного света;
4. Программное обеспечение анализатора рассчитывает размеры частиц на основе теории Ми (Mie theory) или приближения Фраунгофера, учитывая показатель преломления материала и дисперсионной среды. Уникальная функция автоматического подбора показателя преломления (LDR-метод) исключает ручной перебор значений и повышает точность измерений для неизвестных образцов.
Ключевые преимущества метода:
• Высокая воспроизводимость: стандартное отклонение среднего диаметра при измерении стандартных частиц (NIST) практически равно нулю;
• Широкий динамический диапазон: от 7 нм до 2500 мкм в одном приборе;
• Валидация по стандартным образцам: JIS Z 8900-1 (для Shimadzu SALD-7500nano, SALD-2300);
• Контроль через raw-данные: распределение интенсивности света позволяет верифицировать результат до расчёта размера;
• Быстрота анализа: одно измерение занимает 10 - 30 секунд;
• Статистическая достоверность: анализируются миллионы частиц за одно измерение.
Методы измерения: лазерная дифракция, DLS, седиментация, анализ изображений
Существует несколько методов измерения размера частиц, каждый из которых оптимален для определённого диапазона и типа образцов.
| Метод | Диапазон | Принцип действия | Применение |
|---|---|---|---|
| Лазерная дифракция | 0,01 - 2500 мкм | Угловое распределение рассеянного света | Универсальный метод для порошков, суспензий, эмульсий |
| Динамическое рассеяние света (DLS) | 0,3 нм - 10 мкм | Броуновское движение частиц | Наночастицы, белки, полимеры в растворах |
| Динамический анализ изображений | 1 - 30000 мкм | Микроскопия + обработка изображений | Форма частиц, числовая концентрация, агломераты |
| Седиментация | 0,01 - 300 мкм | Скорость осаждения под действием гравитации или центробежной силы | Наночастицы в жидкостях, глины, пигменты |
| Акустическая спектроскопия | 10 нм - 1000 мкм | Затухание ультразвуковых волн в суспензии | Концентрированные непрозрачные суспензии, эмульсии без разбавления |
| Электрическая зондовая metoda (Coulter) | 0,4 - 1600 мкм | Изменение сопротивления при прохождении частицы через апертуру | Клетки крови, эмульсии, абразивы |
Лазерная дифракция vs DLS: Лазерная дифракция измеряет частицы в диапазоне 0,01 - 2500 мкм и подходит для большинства промышленных задач. DLS (динамическое рассеяние света) работает в диапазоне 0,3 нм – 10 мкм и идеален для анализа наночастиц, белков и полимеров в растворах. DLS измеряет броуновское движение частиц, тогда как лазерная дифракция – угловое распределение рассеянного света. Для комплексного анализа часто используют комбинацию методов.
Динамический анализ изображений (например, Shimadzu iSpect DIA-10) позволяет оценивать не только размер, но и форму частиц (круглость, aspect ratio), а также определять числовую концентрацию. Это критически важно для контроля качества анодных материалов литий-ионных батарей, где сферичность частиц графита влияет на плотность упаковки и электрохимические характеристики.
Как выбрать метод диспергирования: вода, IPA, сухой метод
Результаты измерения размера частиц зависят не только от прибора, но и от способа подготовки образца. Один и тот же порошок может показать разное распределение в зависимости от дисперсионной среды.
Сравнение методов диспергирования (на примере порошка ячменя):
| Метод | Медианный диаметр | Когда применять |
|---|---|---|
| Влажный, вода | 31,4 мкм | Для оценки состояния частиц при потреблении (набухание) |
| Влажный, изопропанол (IPA) | 19,5 мкм | Для определения первичного размера частиц (без набухания) |
| Сухой метод | 20,2 мкм | Для оценки состояния порошка с агломератами |
Вывод: выбирайте метод диспергирования в зависимости от того, какое состояние частиц вы хотите измерить – первичное, набухшее или с агломератами.
Выбор дисперсионной среды:
• Вода – универсальная среда для гидрофильных материалов, но может вызывать набухание или растворение;
• Изопропанол (IPA) – подходит для гидрофобных материалов, не вызывает набухания;
• Этанол – для органических соединений, быстрое испарение;
• Гексан – для нерастворимых в воде порошков;
• Дисперганты – добавляются для предотвращения агломерации (например, пирофосфат натрия, SDS).
Непрерывное измерение в реальном времени
Функция непрерывного измерения (интервал от 1 секунды) позволяет отслеживать динамику процессов: растворение спортивных напитков, агрегацию белков, диспергирование порошков. Например, при растворении спортивного напитка основные изменения завершаются за ~24 секунды, а остаточные частицы >1 мкм определяют текстуру готового продукта.
Подготовка образцов: от порошков до концентрированных эмульсий
Подготовка образца критически важна для достоверности результатов. Неправильная подготовка может привести к агломерации, растворению или изменению размера частиц.
Основные этапы подготовки:
1. Отбор представительной пробы – обеспечение однородности;
2. Выбор дисперсионной среды – вода, IPA, этанол или другая;
3. Добавление дисперганта – при необходимости предотвращения агломерации;
4. Ультразвуковая обработка – разрушение агломератов (обычно 1 - 5 минут);
5. Достижение оптимальной концентрации – слишком высокая приводит к многократному рассеянию, слишком низкая – к статистической недостоверности;
6. Температурная стабилизация – для термочувствительных образцов.
Работа с концентрированными образцами:
Традиционно концентрированные суспензии и эмульсии требовали разбавления перед измерением, что могло приводить к изменению гранулометрического состава. Современные анализаторы, такие как Shimadzu SALD-HC, позволяют измерять высококонцентрированные образцы (до 50% об.) без разбавления, что критически важно для контроля качества красок, паст и концентрированных эмульсий.
Как размер частиц влияет на качество: шоколад, молоко, батареи
Анализатор размера и формы частиц востребован в отраслях, где дисперсность сырья определяет качество конечного продукта.
Пищевая промышленность: шоколад
«Языковая текстура» шоколада напрямую зависит от размера частиц:
• <50 мкм – гладкая, кремовая текстура;
• 50 - 100 мкм – лёгкая шероховатость;
• >100 мкм – ощутимая зернистость, брак.
Измерение в изопропаноле при 45 °C (для растворения жировой фазы) позволяет контролировать процесс измельчения и обеспечивать стабильность вкуса. Порог восприятия зернистости человеком составляет около 50 мкм.
Молочная промышленность: гомогенизация
Размер жировых глобул в молоке определяет стабильность эмульсии:
• Негомогенизированное молоко: 0,6 - 10 мкм, медиана 3,1 мкм;
• Гомогенизированное молоко: 0,3 - 2,5 мкм, медиана 0,7 мкм.
Мониторинг распределения после гомогенизации позволяет гарантировать срок хранения и консистенцию продукта. Уменьшение размера жировых глобул предотвращает образование сливочного слоя и повышает стабильность эмульсии.
Литий-ионные батареи: анодные материалы
Для анодов из сферического графита размер и форма частиц влияют на ёмкость и срок службы:
• Shimadzu SALD-2300 измеряет распределение по размерам (медиана 10 - 22 мкм);
• iSpect DIA-10 оценивает круглость (0,927 - 0,972) и выявляет агломераты.
Комбинация методов позволяет контролировать качество как до, так и после нанесения углеродного покрытия. Оптимальная сферичность обеспечивает плотную упаковку частиц и высокую ёмкость батареи.
Фармацевтика: инъекционные препараты
Размер частиц в суспензиях определяет способность проникать через капилляры:
• Частицы >10 мкм могут вызывать эмболию;
• Контроль агрегации белков в диапазоне 0,1 - 10 мкм критичен для безопасности;
• Наночастицы 100 - 500 нм используются для целевой доставки лекарств.
Фармакопея США (USP 429) и Европейская фармакопея 2.9.31 устанавливают строгие требования к гранулометрическому составу инъекционных препаратов.
Косметика: кремы и пудры
Размер частиц в косметических продуктах влияет на:
• Текстуру и растекаемость кремов;
• SPF-фактор солнцезащитных средств (диоксид титана 20 - 50 нм);
• Покрывающую способность тональных средств;
• Стабильность эмульсий при хранении.
Керамика и порошковая металлургия
Оптимальный гранулометрический состав порошков обеспечивает:
• Максимальную плотность упаковки;
• Снижение температуры спекания;
• Повышение прочности готовых изделий;
• Контроль усадки при обжиге.
Отрасли применения: от фармацевтики до электроники
Анализаторы размера частиц востребованы в отраслях, где дисперсность сырья определяет качество конечного продукта.
Основные отрасли применения:
• Фармацевтика – биодоступность лекарств, безопасность инъекций, контроль наночастиц;
• Косметика – текстура кремов, SPF-фактор, покрывающая способность;
• Пищевая промышленность – вкус, стабильность эмульсий, текстура;
• Керамика и порошковая металлургия – плотность, прочность, усадка;
• Электроника – однородность паст, качество анодных материалов;
• Агрохимия – растворимость удобрений, эффективность пестицидов;
• Строительные материалы – прочность цемента, бетона;
• Нефтегазовая отрасль – качество буровых растворов, эмульсий;
• Лакокрасочная промышленность – контроль размера пигментов и наполнителей для обеспечения стабильности цвета, укрывистости и реологических свойств красок;
• Экологический мониторинг – анализ взвешенных твердых частиц (PM) в воздухе, сточных водах и почвенных образцах;
• Научные исследования – синтез наноматериалов, коллоидная химия.

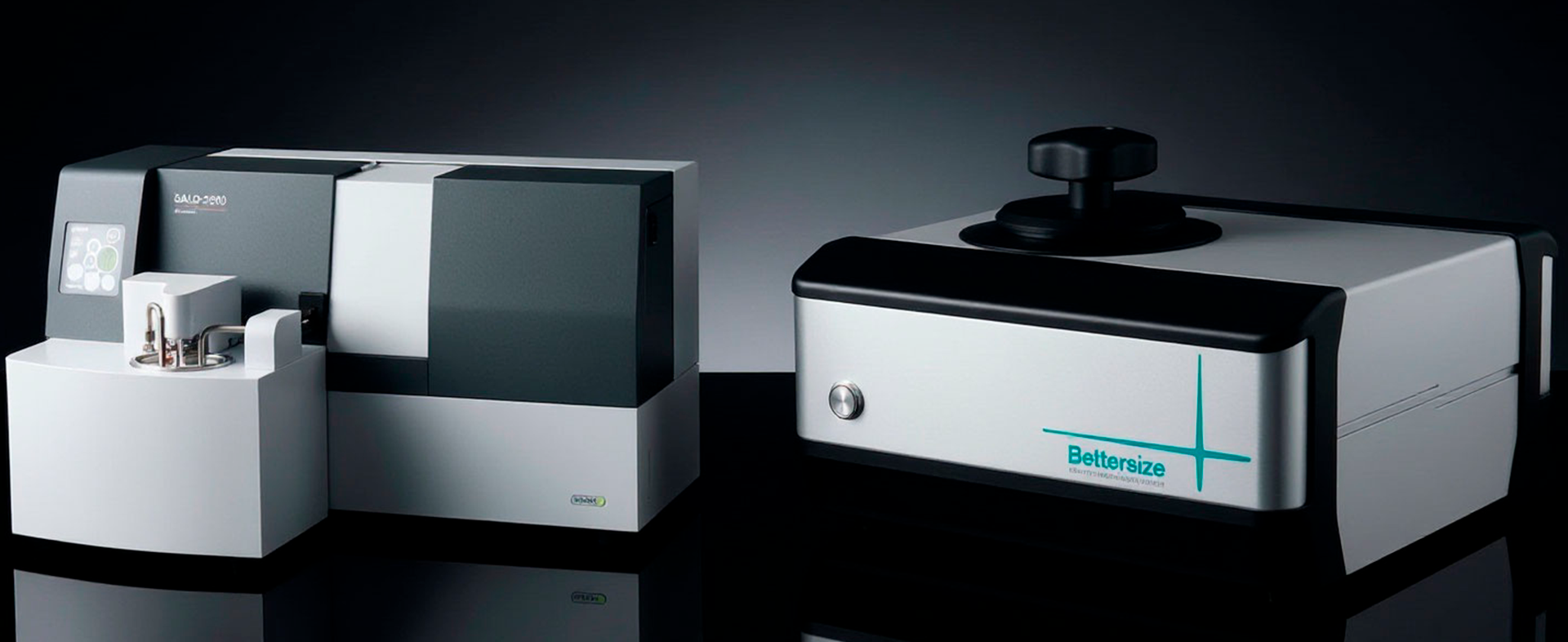

Shimadzu и Bettersize: сравнение подходов к анализу частиц
При выборе анализатора размера частиц важно учитывать не только технические характеристики, но и философию бренда.
• Фокус на высокой точности и воспроизводимости: сенсор Wing Sensor с 78 элементами, фиолетовый лазер 405 нм;
• Валидация по стандартам: поддержка стандартных образцов JIS Z 8900-1, соответствие ISO 13320;
• Уникальные функции ПО: автоматический расчёт показателя преломления (LDR-метод), непрерывное измерение, работа с высококонцентрированными образцами (SALD-HC);
• Комплексные решения: комбинация Shimadzu SALD-2300 (размер) + iSpect DIA-10 (форма) для полной характеристики частиц;
• Широкий модельный ряд: от базового SALD-2300 до премиального SALD-7500nano для наночастиц;
• Поддержка 21 CFR Part 11: для фармацевтических лабораторий с требованиями аудита данных.
• Фокус на соотношении цены и функционала: широкий модельный ряд от базовых до премиум-решений;
• Гибкость конфигураций: поддержка комбинированных методов (лазерная дифракция + динамический анализ изображений в одном приборе);
• Адаптация под локальные требования: русифицированное ПО, поддержка ГОСТ, оперативная сервисная поддержка в РФ;
• Масштабируемость: решения для небольших лабораторий и крупных производств;
• Инновационные технологии: комбинированные методы измерения в одном приборе;
• Экономическая эффективность: оптимальное соотношение цены и качества для большинства задач.
Какой бренд выбрать?
• Если приоритет – максимальная точность и соответствие международным стандартам (фармацевтика, аккредитованные лаборатории), рекомендуем Shimadzu.
• Если важны гибкость бюджета и адаптация под локальные задачи (пищевая промышленность, косметика, НИИ), рассмотрите Bettersize.
Специалисты ПрофЛаб помогут подобрать оптимальное решение под ваши образцы, стандарты и инфраструктуру.
Как выбрать анализатор размера частиц для лаборатории
Выбор анализатора размера частиц зависит от типа образцов, требуемого диапазона, отраслевых стандартов и бюджета лаборатории.
Критерии выбора:
1. Диапазон измерений – определите минимальный и максимальный размер частиц;
2. Тип образцов – порошки, суспензии, эмульсии, аэрозоли;
3. Метод диспергирования – влажный или сухой;
4. Концентрация образцов – разбавленные или концентрированные;
5. Необходимость анализа формы – только размер или размер + форма;
6. Отраслевые стандарты – ISO, USP, ГОСТ, Фармакопея;
7. Автоматизация и ПО – функции автоматической обработки данных, экспорта в LIMS-форматы и разграничения прав доступа;
8. Совокупная стоимость владения (TCO) – учет не только начальной цены прибора, но и затрат на обслуживание, калибровку, расходные материалы и обучение персонала.
Рекомендации по отраслям:
• Фармацевтика: оборудование Shimadzu (серии SALD) с поддержкой 21 CFR Part 11;
• Пищевая промышленность: анализаторы Bettersize или Shimadzu;
• Косметика: модели Bettersize или Shimadzu;
• Электроника: комбинация лазерной дифракции и динамического анализа изображений (Shimadzu);
• Научные исследования: премиальные решения для наночастиц от Shimadzu.
Валидация и соответствие стандартам
Валидация методик и соответствие стандартам критически важны для аккредитованных лабораторий и фармацевтических производств.
Международные стандарты:
• ISO 13320:2020 – Particle size analysis – Laser diffraction methods;
• JIS Z 8825-1 – Particle size analysis – Laser diffraction methods;
• JIS Z 8900-1 – Standard reference materials for particle size analysis;
• USP 429 – Light Diffraction Measurement of Particle Size;
• Европейская фармакопея 2.9.31 – Particle size analysis by laser light diffraction.
Валидация методик включает:
• Проверку точности по стандартным образцам (NIST, JIS);
• Оценку воспроизводимости – повторные измерения одного образца;
• Определение предела обнаружения – минимальная концентрация частиц;
• Линейность диапазона – проверка во всём рабочем диапазоне;
• Robustness testing – устойчивость к вариациям параметров.
Правильная подготовка образцов критически важна для достоверности результатов. Неправильный выбор дисперсионной среды, недостаточная ультразвуковая обработка или неверная концентрация могут привести к агломерации, растворению или изменению размера частиц. Всегда проводите валидацию методики на стандартных образцах перед началом работы с реальными пробами.
Часто задаваемые вопросы об анализаторах размера частиц
Анализатор размера частиц – прибор для измерения гранулометрического состава порошков, суспензий и эмульсий в диапазоне от 7 нм до 2500 мкм. Он нужен для контроля качества: от биодоступности лекарств и текстуры косметики до стабильности пищевых эмульсий и прочности керамических материалов. Лазерный дифракционный анализатор размеров частиц обеспечивает высокую воспроизводимость и соответствие стандартам ISO 13320.
Основные отрасли: фармацевтика (биодоступность, безопасность инъекций), косметика (текстура, SPF), пищевая промышленность (вкус, стабильность эмульсий), керамика и порошковая металлургия (плотность, прочность), электроника (однородность паст), агрохимия (растворимость удобрений). Анализатор размера и формы частиц востребован там, где дисперсность сырья определяет качество конечного продукта.
Размер частиц напрямую определяет свойства продукта: в шоколаде частицы <50 мкм обеспечивают гладкую текстуру, >100 мкм — зернистость; в молоке гомогенизация снижает медиану жировых глобул с 3,1 до 0,7 мкм, повышая стабильность; в анодах литий-ионных батарей форма и размер частиц графита влияют на ёмкость и срок службы. Лазерный анализатор размера частиц позволяет контролировать эти параметры в реальном времени.
Лазерная дифракция – универсальный метод для диапазона 0,01 - 2500 мкм, подходит для большинства задач. Динамический анализ изображений (например, системы Shimadzu) – когда важна форма частиц и числовая концентрация. Седиментация – для наночастиц в жидкостях. Выбор зависит от типа образца, требуемой точности и отраслевых стандартов. ПрофЛаб помогает подобрать оптимальную конфигурацию под ваши задачи.
Лазерная дифракция измеряет частицы в диапазоне 0,01 - 2500 мкм и подходит для большинства промышленных задач. DLS (динамическое рассеяние света) работает в диапазоне 0,3 нм – 10 мкм и идеален для анализа наночастиц, белков и полимеров в растворах. DLS измеряет броуновское движение частиц, тогда как лазерная дифракция – угловое распределение рассеянного света. Для комплексного анализа часто используют комбинацию методов.
Подготовка образца критически важна для достоверности результатов. Для влажного метода необходимо выбрать подходящую дисперсионную среду (вода, IPA, этанол), добавить диспергант при необходимости и провести ультразвуковую обработку для разрушения агломератов. Для сухого метода используется диспергатор с регулируемым давлением. Важно достичь оптимальной концентрации: слишком высокая приводит к многократному рассеянию, слишком низкая – к статистической недостоверности.
Анализаторы размера частиц: точность, соответствие стандартам, поддержка ПрофЛаб
Правильно подобранный анализатор размера частиц – основа достоверности результатов и эффективности работы лаборатории. Лазерная дифракция, измерение концентрированных образцов без разбавления, валидация по международным стандартам и интеграция с информационными системами исключают влияние человеческого фактора, снижают риски ошибок и гарантируют соответствие требованиям регуляторных органов.
