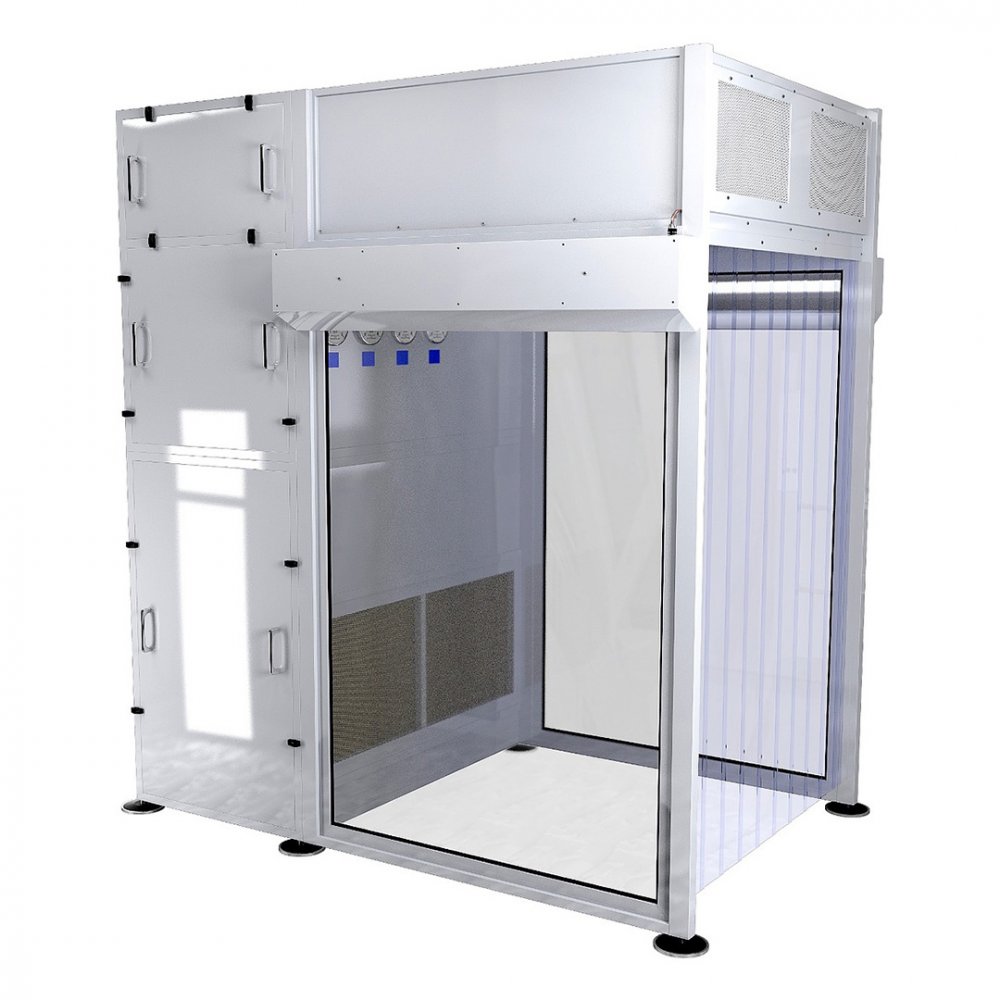

Установка фильтрующая ЗНКЧ-АМС, бокс для отбора проб

Назначение и области применения

Установка фильтрующая ЗНКЧ-АМС представляет собой специализированный бокс, разработанный для предприятий фармацевтической, микробиологической, химической, пищевой и медицинской промышленности. Основное назначение оборудования – обеспечение безопасных условий при проведении операций отбора проб и взвешивания мелкодисперсных порошковых, зачастую взрывоопасных, субстанций.

Бокс создан Миасским заводом медицинского оборудования специально для обеспечения надлежащих условий в соответствии с международными требованиями GMP (Good Manufacturing Practice). Установка позволяет создавать индивидуальные рабочие места на предприятиях различных отраслей промышленности с высокими требованиями к чистоте воздушной среды.

Принцип работы и система воздушных потоков

Принцип действия бокса основан на создании контролируемой воздушной среды с трехступенчатой системой очистки воздуха. После прохождения всех ступеней фильтрации 70% очищенного воздуха из распределителя поступает в рабочую зону бокса ниспадающим однонаправленным ламинарным потоком. Воздух, обтекая продукт, возвращается в нижней нерабочей зоне бокса через заборные решетки фильтро-вентиляторного блока.

Оставшиеся 30% очищенного воздуха направляются непосредственно в помещение. Удаленный воздух компенсируется воздухом помещения, который поступает через неплотности под защитной шторой и боковыми стеклянными панелями в нижнюю нерабочую зону бокса, а затем попадает в заборные решетки фильтро-вентиляторного блока.

Такая схема организации воздушных потоков обеспечивает быстрое удаление и эффективное осаждение (утилизацию) образующихся в процессе работы аэрозолей. Система препятствует накоплению загрязнений в рабочей зоне и их поступлению в исходное помещение, а также полностью исключает образование взрывоопасных смесей.

Конструктивные особенности

Бокс конструктивно состоит из нескольких основных элементов. Рабочая зона оформлена боковыми ограждающими стенками из ударопрочного стекла и защитной пластиковой шторы, что обеспечивает визуальный контроль процесса работы и надежную защиту оператора.

Фильтро-вентиляторный блок оснащен трехступенчатой системой фильтрации: фильтрами грубой очистки класса G4, фильтрами тонкой очистки класса F7 и высокоэффективными HEPA-фильтрами класса H14 в распределителе воздуха. Такая многоступенчатая система гарантирует максимальную степень очистки воздуха.

Рабочее место оператора, например, в виде стола с перфорированной столешницей, располагается непосредственно внутри бокса (в комплект поставки не входит и поставляется отдельно по запросу). На внешней боковой стороне фильтро-вентиляторного блока размещены пульт управления, выключатель освещения, а также легкосъемные крышки для удобного доступа к взрывозащищенному вентилятору и фильтрам классов G4 и F7 для их обслуживания и замены.

Система фильтрации и взрывозащита

Трехступенчатая система фильтрации воздуха включает фильтры класса G4 для грубой очистки, фильтры класса F7 для тонкой очистки и высокоэффективные HEPA-фильтры класса H14, обеспечивающие степень очистки 99,995% от частиц размером 0,3 мкм и более.

Важной особенностью установки является мониторинг засоренности фильтров каждой ступени с помощью дифференциальных манометров, что позволяет своевременно контролировать состояние фильтров и планировать их замену.

Все электрооборудование бокса выполнено во взрывозащищенном исполнении: вентилятор, коммутационная и контрольная аппаратура. Это обеспечивает безопасную работу с взрывоопасными порошковыми субстанциями и исключает риск возникновения искр или других источников воспламенения.

Технические характеристики

Класс чистоты воздуха в рабочей зоне соответствует классу 5 ISO (класс А по стандартам GMP). Освещенность рабочей зоны составляет не менее 1000 Лк, что обеспечивает комфортные условия для точной работы с мелкими деталями и образцами.

Максимальная потребляемая мощность установки составляет 2,5 кВт. Электропитание осуществляется от сети напряжением 380В (3 фазы). Уровень шума при работе не превышает 65 дБ.

Скорость воздушного потока в рабочей зоне регулируется ступенчато в диапазоне от 0,30 до 0,60 м/с, что позволяет адаптировать параметры работы под конкретные технологические задачи.

Габаритные размеры установки составляют 1580 × 2430 × 2100 мм (ширина × высота × глубина). Размеры рабочей зоны: 1240 × 1900 × 1230 мм, что обеспечивает достаточное пространство для комфортной работы оператора и размещения необходимого оборудования.

Преимущества использования

Установка ЗНКЧ-АМС обеспечивает одновременную тройную защиту: защиту продукта от внешних загрязнений, защиту персонала от воздействия опасных веществ и защиту окружающей среды от выбросов. Взрывозащищенное исполнение позволяет безопасно работать с горючими и взрывоопасными порошковыми субстанциями.

Трехступенчатая система фильтрации с мониторингом состояния фильтров гарантирует стабильно высокое качество очистки воздуха. Ударопрочное остекление и эргономичная конструкция обеспечивают удобство работы и долговечность оборудования.

Соответствие международным стандартам GMP делает установку незаменимой на фармацевтических производствах и в лабораториях с высокими требованиями к чистоте процессов. Легкий доступ к фильтрам и вентилятору через легкосъемные крышки упрощает техническое обслуживание и снижает время простоя оборудования.

Области применения

Установка находит широкое применение в фармацевтической промышленности для отбора проб и взвешивания активных фармацевтических субстанций (API), в химических лабораториях для работы с реактивами и порошками, в пищевой промышленности при контроле качества сырья, в медицинских учреждениях и научно-исследовательских лабораториях.

Оборудование особенно востребовано на производствах, где требуется работа с мелкодисперсными, токсичными, аллергенными или взрывоопасными порошковыми материалами, а также в случаях, когда необходимо обеспечить максимальную чистоту процесса и защиту персонала.
