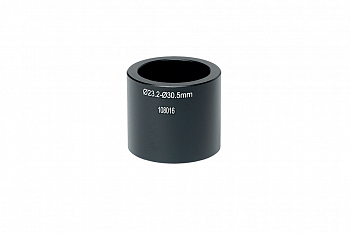

Переходные кольца для лабораторного микроскопа применяются при сопряжении оптических, механических и цифровых узлов с разными посадочными размерами. Такие элементы обеспечивают корректную установку камеры, окулярного адаптера, фотонасадки, осветительного модуля или вспомогательной оптики без нарушения соосности. Для лабораторной практики важны не только геометрическая совместимость, но и стабильность фиксации, повторяемость положения и отсутствие паразитных люфтов.
Назначение и задачи
Основная функция переходного кольца – согласование интерфейсов между тубусом микроскопа и подключаемым устройством. Переходные кольца для лабораторного микроскопа позволяют сохранить рабочий отрезок, обеспечить надежную посадку по резьбе или цилиндрической поверхности и минимизировать риск перекоса. В задачах ОТК, НИОКР и технологического контроля это особенно важно при микрофотографии, измерениях, документировании дефектов и подключении цифровых модулей.
Типы и разновидности
Конструктивное исполнение зависит от способа крепления, стандарта интерфейса и требуемой точности центрирования. В категории встречаются решения для прямой механической стыковки и для последовательного наращивания адаптерной цепочки.
• резьбовые кольца – для соединения узлов с фиксированным шагом и диаметром резьбы;• гладкие посадочные кольца – для установки в тубус или держатель с прижимной фиксацией;
• кольца-переходники под камеру – для сопряжения микроскопа с C-mount и аналогичными интерфейсами;
• проставочные и редукционные элементы – для компенсации разницы в диаметре и высоте посадки.
Ключевые параметры выбора
При подборе учитывают не только внешний и внутренний диаметр. Для стабильной работы системы важны допуски обработки, материал и качество внутренней поверхности, поскольку любые отражения и перекосы влияют на изображение. Переходные кольца для лабораторного микроскопа выбирают с учетом всей оптической схемы, а не только одного узла.
• посадочный диаметр и тип интерфейса – резьба, цилиндрическая посадка, комбинированное крепление;• высота кольца и рабочий отрезок – критично для сохранения фокальной плоскости;
• материал изготовления – алюминиевый сплав, латунь, нержавеющая сталь;
• точность центрирования и отсутствие радиального люфта;
• антибликовая обработка внутренних поверхностей и устойчивость к лабораторной очистке.
Области применения
Такие адаптеры используют в клинико-диагностических, металлографических, биологических и производственных лабораториях. Они востребованы при визуальном контроле поверхностей, анализе шлифов, работе с микропрепаратами, подключении камер к измерительным микроскопам и интеграции оптики в автоматизированные стенды. В условиях серийного контроля и протоколирования результатов особенно ценятся воспроизводимость монтажа и совместимость с типовыми лабораторными интерфейсами.
Переходные кольца для лабораторного микроскопа подбирают по совокупности параметров – механике соединения, геометрии, оптической задаче и режиму эксплуатации. Корректно выбранное кольцо упрощает сборку системы, снижает риск ошибок при установке и поддерживает стабильность изображения в повседневной лабораторной работе.
