Внедрение методик ПНД Ф, ГОСТ и ФР на хроматографах Хроматэк

Введение: нормативная база и совместимость оборудования

Внедрение методик ПНД Ф, ГОСТ и ФР (Федеральный реестр методик количественного анализа) на хроматографах Хроматэк – это не просто техническая настройка прибора, а комплексный процесс адаптации стандартизированных процедур к конкретному оборудованию и условиям вашей лаборатории. Модели, такие как Газовый хроматограф Хроматэк Кристалл 2000М, «Кристалл 5000» или «Газохром 2000», официально включены в Государственный реестр средств измерений (ГРСИ) РФ. Это является фундаментальным и обязательным условием для легитимной работы в аккредитованных лабораториях согласно Федеральному закону № 102-ФЗ «Об обеспечении единства измерений».

Однако перед запуском конкретной методики критически важно провести аудит совместимости. Иногда в тексте нормативного документа жёстко заданы тип детектора (например, пламенно-ионизационный ПИД или электронозахватный ЭЗД), тип и длина хроматографической колонки, либо специфические условия программирования термостата. Если ваша базовая конфигурация не полностью соответствует требованиям документа, может понадобиться аппаратная доработка.

Роль пробоподготовки и вспомогательного оборудования

Успех хроматографического анализа на 80% определяется качеством пробоподготовки. Многие методики ПНД Ф и ГОСТ включают сложные, многоступенчатые этапы: отбор воздуха на сорбционные трубки, жидкостную экстракцию, концентрирование или отгонку с водяным паром.

Например, для анализа воздуха рабочей зоны или атмосферного воздуха незаменим аспиратор ПВ-2. Он предназначен для точного отбора проб на сорбционные трубки с автоматическим контролем объёма прокачки. Для анализа летучих органических соединений (ЛОС) часто применяются термодесорберы (например, ТДС-1), которые позволяют термически десорбировать аналиты с трубки непосредственно в хроматограф, многократно повышая чувствительность метода.

Правовая база: Поверка, Калибровка и Градуировка по 102-ФЗ

Перед началом внедрения методики необходимо четко разграничить ключевые метрологические понятия. Обратимся к Федеральному закону № 102-ФЗ «Об обеспечении единства измерений»:

• Поверка средств измерений – совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям. Хроматограф, применяемый в сфере государственного регулирования, подлежит обязательной первичной и периодической поверке (интервал, как правило, 1 год).
• Калибровка средств измерений – совокупность операций для определения действительных значений метрологических характеристик. Для хроматографов в сфере госрегулирования она носит добровольный характер (ст. 18 ФЗ-102).
• Градуировка хроматографа – это обязательная процедура, регламентированная конкретной применяемой методикой (ГОСТ, МУК, РД, ПНД Ф). Её целью является получение аналитической зависимости между концентрацией определяемого вещества и выходным сигналом хроматографа.

Согласно ГОСТ Р ИСО 11095-2007, калибровка по своей сути является расширенным аналогом градуировки, но в контексте российской нормативной базы для хроматографии ключевым является именно термин «градуировка».

Пошаговая градуировка хроматографа: теория и практика

Хроматограф – это аналитический прибор, который для определения концентраций требует индивидуальной градуировки под каждую конкретную задачу.

Практические советы и оптимизация затрат

• Многоточечная градуировка: Рекомендуется использовать минимум две точки, соответствующие минимально и максимально возможным определяемым концентрациям. Для уменьшения случайной погрешности для каждой точки следует проводить серию из 3 - 5 параллельных вводов.
• Математическая модель: Очень часто используется функция Y=kX (где Y – количество компонента, X – площадь пика, k – градуировочный коэффициент), описывающая прямую, проходящую через ноль.
• Причины смещения градуировочной прямой: Это может быть следствием систематических ошибок: сорбции следов определяемых компонентов хроматографической системой; наличия примесей в газе-носителе; наличия ложных пиков, совпадающих по времени удерживания с определяемыми.
• Экономия реактивов: Для приготовления растворов можно уменьшить рекомендованные методикой объемы. Готовить в мерных колбах не на 100 мл, а на 25 или 10 мл, а также использовать вместо пипеток микрошприцы.

Аналитическое оборудование

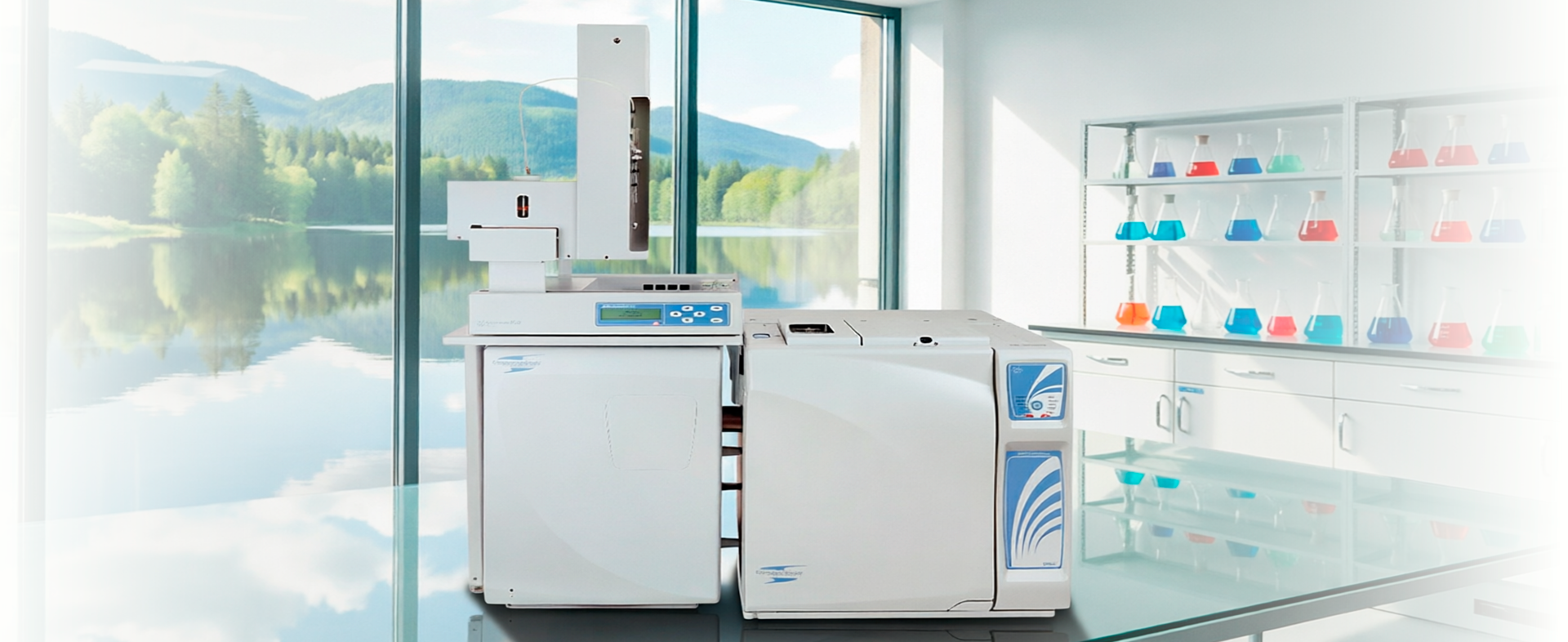

Хроматограф газовый Хроматэк Кристалл 2000М

Надежное решение для рутинного и сложного хроматографического анализа. Поддержка до 3 детекторов и полная совместимость с ПО «Хроматэк Аналитик».

Подробнее о модели

Автоидентификация пиков в ПО «Хроматэк Аналитик»

Программная экосистема «Хроматэк» построена по надежному двухуровневому принципу: «Хроматэк Навигатор» отвечает за администрирование и аудит, а «Хроматэк Аналитик» выполняет непосредственную обработку хроматограмм, расчёты и генерацию отчётов.

Программа автоматически обнаруживает пики на хроматограмме, анализируя уровень шума. Для идентификации используется сравнение рассчитанных параметров удерживания с данными из встроенной таблицы компонентов.

Алгоритм действий при настройке и ручной корректировке:

1. Запустите автоматический поиск пиков в соответствии с настройками методики.
2. Проверьте корректность разметки. В таких случаях скорректируйте разметку вручную: выделите пик левой кнопкой мыши при нажатой клавише Ctrl – появятся точки начала, конца и вершины, которые можно переместить.
3. Создайте список компонентов: выполните команду «Обработка / Операции / Сгенерировать компоненты». В таблице «Компоненты» заполните поля: «Название», «Окно %», «Отклик» и укажите единицы концентрации.
4. Используйте реперные компоненты (внутренние стандарты). Это значительно повышает надёжность идентификации.

Генерация отчётов для надзорных органов

Отчётность – финальный и критически важный этап внедрения методики. Требования базируются на общих принципах, изложенных в ГОСТ Р 8.563-2009 «Методики (методы) измерений».

«Хроматэк Аналитик» позволяет гибко настраивать пользовательские шаблоны отчётов. В них обязательно включаются: параметры хроматографического анализа, результаты количественных расчётов с указанием погрешности, методы идентификации, сведения о пробоподготовке, а также данные о действующей поверке прибора.
