Суть метода: от физики процесса к «отпечатку пальца»
Каждое химическое вещество обладает уникальным ИК-спектром, который служит его надежным «отпечатком пальца» для быстрой и точной идентификации.
Принцип метода заключается в том, что молекулы вещества поглощают свет в инфракрасном диапазоне, из-за чего их химические связи начинают колебаться. Каждое вещество имеет свой неповторимый ИК-спектр («отпечаток пальца»), по которому его легко узнать или проверить на подлинность. Главные преимущества метода: анализ занимает от нескольких секунд до минут, часто не требует сложной подготовки проб и может проводиться без их разрушения (неразрушающий контроль).
Ознакомиться с базовыми принципами работы современного оборудования можно на сайте компании Bruker, ведущего мирового производителя спектрометров.
Линейка спектрометров Insa Optics Foli
Компания Insa Optics предлагает три базовые модели ИК-Фурье спектрометров – Foli 10, Foli 20 и Foli 30V – а также специализированные модификации R (Reflectance) и G (Gas). Каждая модель оптимизирована под определённый спектр задач: от рутинного контроля качества до фундаментальных научных исследований.
Foli 10: компактность и надёжность для рутинного контроля
Foli 10 – компактный ИК-спектрометр среднего диапазона для быстрого и простого анализа с интуитивно понятным управлением и герметичным корпусом для работы в экстремальных условиях.
ИК-Фурье спектрометр среднего инфракрасного диапазона Insa Optics Foli 10 – компактное и надёжное аналитическое оборудование для исследования состава веществ методом инфракрасной спектроскопии. Оборудование реализует принцип интерферометрии с преобразованием Фурье для регистрации и обработки интерферограмм, обеспечивая определение органических и неорганических компонентов в образцах любого агрегатного состояния.
| Параметр | Значение |
|---|---|
| Спектральный диапазон | 7800 - 350 см⁻¹ |
| Спектральное разрешение | 1 см¹ |
| Отношение сигнал/шум | 40 000:1 (при измерении 1 мин с разрешением 4 см⁻¹, пик к пику) |
| Интерферометр | Неразъюстируемый с уголковым отражателем (срок службы 10 лет) |
| Детектор | DLaTGS комнатной температуры |
Foli 20: высокопроизводительный исследовательский инструмент
ИК-Фурье спектрометр Insa Optics Foli 20 – высокопроизводительное аналитическое оборудование для регистрации инфракрасных спектров методом преобразования Фурье в среднем и ближнем диапазонах. Оборудование предназначено для решения широкого спектра задач в области научных исследований, разработки новых материалов и контроля качества продукции.
| Параметр | Значение |
|---|---|
| Спектральный диапазон | 8000 - 350 см⁻¹ (расширяемый до 12800 - 4000 см¹) |
| Спектральное разрешение | ≤0,4 см⁻¹ (опционально <0,25 см⁻¹) |
| Детектор | DLaTGS комнатной температуры (опционально: LN MCT, TEC MCT, LN InSb, LN Ge, TEC InGaAs) |

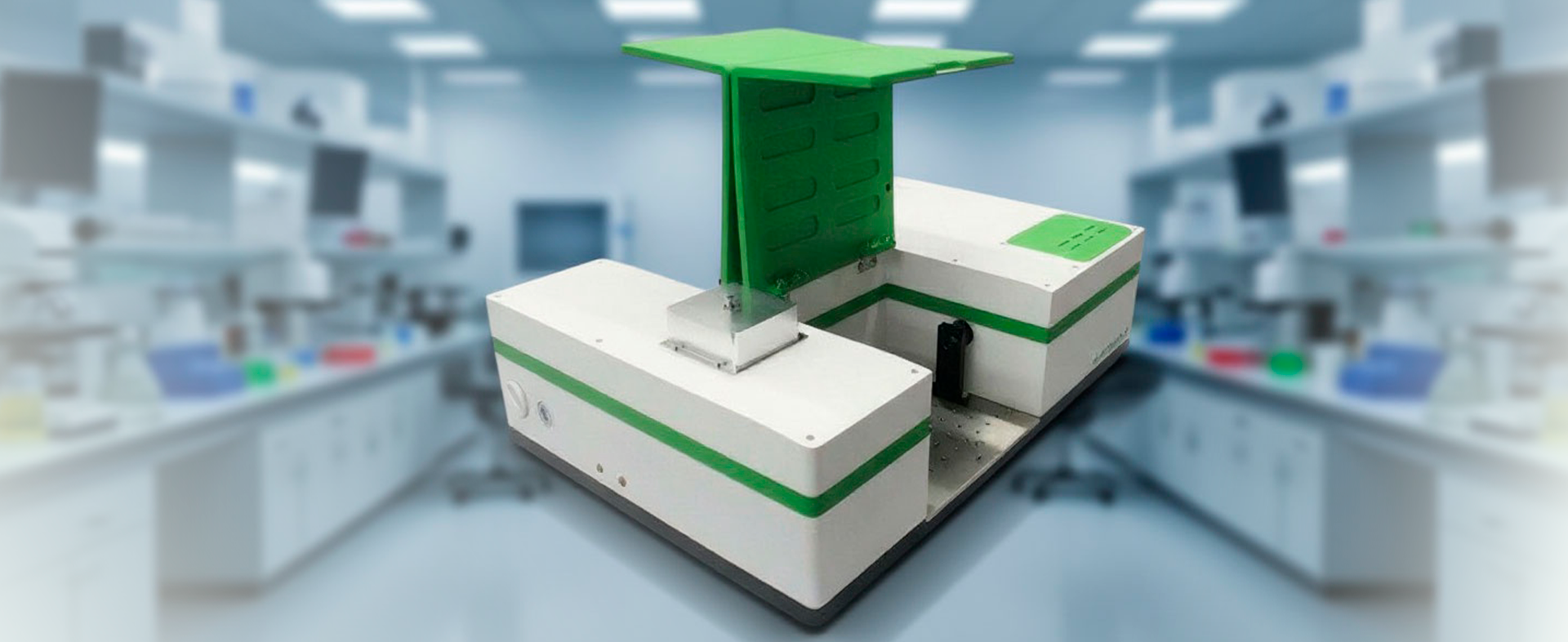

Foli 30V: вакуумная технология для прецизионных измерений
ИК-Фурье спектрометр Insa Optics Foli 30V – флагманская модель с полностью вакуумной оптической конструкцией (давление ≤0,2 мбар), исключающей влияние атмосферных компонентов. Расширенный диапазон до терагерцовой области (12500 - 10 см⁻¹) и высочайшее разрешение 0,25 см⁻¹.
| Параметр | Значение |
|---|---|
| Спектральный диапазон | 6000 - 50 см⁻¹ (расширяемый до 12000 - 10 см⁻¹, включая ТГц) |
| Спектральное разрешение | 0,25 см⁻¹ |
| Уровень вакуума | ≤0,2 мбар |
| Детектор | Широкополосный DLaTGS (опционально: InGaAs, MCT, Болометр и др.) |
Специализированные модификации R и G
Модификации R (Reflectance) и G (Gas) – это специализированные версии спектрометров, оптимизированные под конкретные задачи. R-версии оснащены модулем диффузного отражения для анализа твёрдых поверхностей без пробоподготовки. G-версии комплектуются газовыми ячейками с большой длиной оптического пути для измерения спектров газов с высоким разрешением.
1. Полимерная индустрия: контроль от сырья до готового изделия
В производстве пластмасс и полимеров ИК-спектроскопия (особенно метод НПВО — нарушенного полного внутреннего отражения) является отраслевым стандартом. Метод применяется на всех этапах: от входного контроля сырья до анализа готовой продукции.
- Идентификация полимеров: Быстрое определение типа полимера и быстрое отличие ПЭТ от ПВХ, ПЭВД (LDPE) от ПЭНД (HDPE), полистирола и других материалов при сортировке и переработке.
- Контроль сополимеризации: Точное определение соотношения мономеров в сополимерах (например, количества этилена и пропилена в смесях).
- Анализ добавок и пластификаторов: Измерение концентрации антиоксидантов, УФ-стабилизаторов и пластификаторов непосредственно в полимерной матрице.
- Определение степени деградации: Мониторинг старения полимеров под воздействием тепла или УФ-лучей путем отслеживания появления характерных карбонильных групп (C=O) в спектре.
- Контроль отверждения: Оценка степени сшивания термореактивных смол (например, эпоксидных или полиуретановых) в режиме реального времени по исчезновению или появлению специфических пиков функциональных групп.

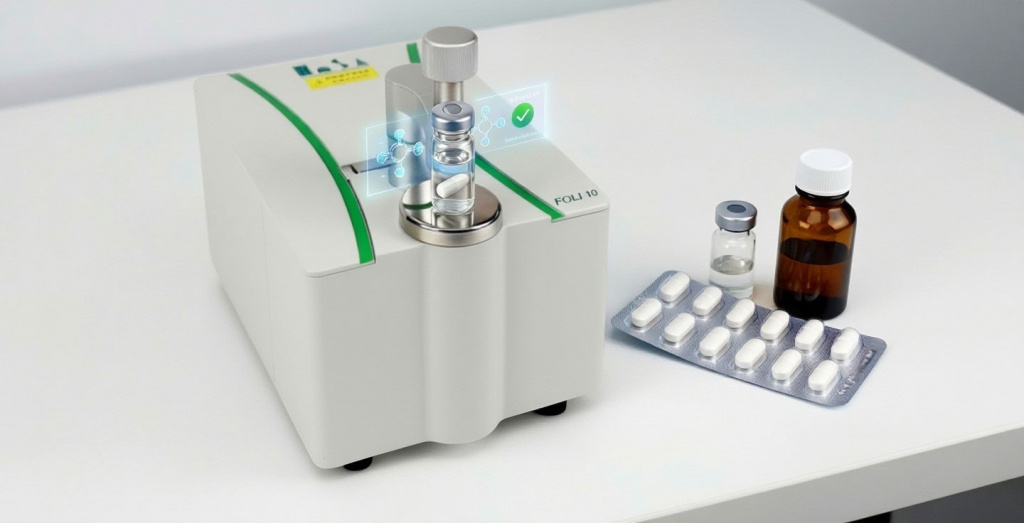

2. Фармацевтическая промышленность: строгий контроль по стандартам GMP
Фармацевтика требует строжайшего соблюдения стандартов (GMP), и ИК-спектроскопия (особенно БИК/NIR) здесь незаменима благодаря возможности проведения анализа без вскрытия упаковки.
- Входной контроль субстанций: Мгновенная верификация подлинности 100% поступающих на склад бочек с активными фармацевтическими ингредиентами (АФИ) и вспомогательными веществами прямо через блистер или пластиковый пакет.
- Выявление фальсификата: Обнаружение поддельных лекарств путем сравнения спектрального «отпечатка пальцев» (fingerprint) подозрительного препарата с эталонным спектром из внутренней базы данных.
- Анализ однородности смешивания: Контроль равномерного распределения АФИ в массе порошка перед таблетированием, что критически важно для безопасности пациента.
- Контроль влажности: Измерение остаточной влаги в порошках и гранулах, что критично для стабильности таблеток и предотвращения гидролиза действующего вещества.
- Анализ готовых форм: Количественное определение дозировки действующих веществ в готовых таблетках и капсулах без их разрушения.

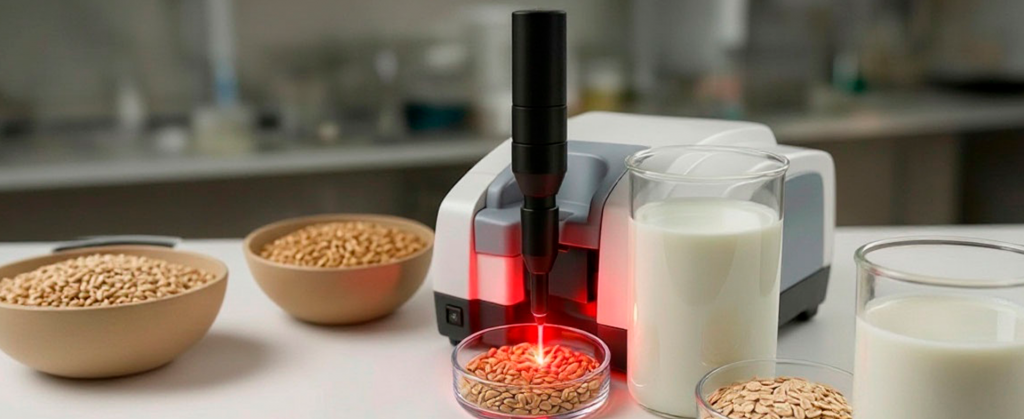

3. Пищевая промышленность: экспресс-анализ без разрушения образца
В пищевом секторе метод ценится за экологичность (не требуются химические реактивы) и высокую скорость анализа (результат за секунды). Здесь чаще используют ближнюю ИК-область (БИК / NIR), которая позволяет анализировать неоднородные и влажные продукты.
- Анализ молочных продуктов: Поточные БИК-анализаторы измеряют массовую долю жира, белка, лактозы и сухих веществ в молоке, сыре и йогуртах прямо в трубе или в потоке.
- Контроль качества зерна и муки: Экспресс-определение влажности, клейковины (белка) и стекловидности зерна непосредственно при приемке на элеваторах без необходимости размола.
- Анализ мясных продуктов: Быстрое определение соотношения жир/белок/влага в фарше и колбасных изделиях на конвейере.
- Проверка подлинности масел и алкоголя: Обнаружение фальсификации дорогого оливкового масла дешевыми растительными примесями, а также контроль содержания спирта и сахара в винах.
Сравнительный анализ применения ИК-спектроскопии по отраслям
| Параметр сравнения | Полимеры | Фармация | Пищевая промышленность |
|---|---|---|---|
| Основной тип анализа | Идентификация структуры и дефектов | Строгая верификация и дозировка АФИ | Количественный экспресс-анализ компонентов |
| Ключевой определяемый параметр | Функциональные группы, тип полимера | Подлинность сырья, влажность, полиморфизм | Жиры, белки, углеводы, влага |
| Главное преимущество | Анализ микропримесей и структуры | Анализ без вскрытия упаковки (ближний ИК) | Заменяет долгую «мокрую» химию на конвейере |
Выбор оборудования и хемометрика
Правильный выбор типа ИК-спектрометра и методов математической обработки данных (хемометрики) является залогом успешного внедрения метода в производственный или лабораторный процесс.
Выбор конкретного типа прибора зависит от решаемой задачи. Для детального структурного анализа и идентификации функциональных групп оптимально подходят классические FTIR-спектрометры (включая FTIR-микроскопию для анализа микропримесей). Для быстрого количественного экспресс-анализа компонентов (жиры, белки, влага) в неоднородных продуктах без пробоподготовки незаменимы БИК-анализаторы (NIR). Для входного контроля сырья непосредственно на складе или в полевых условиях идеально подходят портативные портативные спектрометры.
Важнейшим аспектом, особенно для БИК-спектроскопии, является применение хемометрики – методов математической обработки спектров. Построение калибровочных моделей позволяет превратить сложный спектральный «отпечаток» в точные количественные значения искомых параметров.
Если вы хотите углубиться в детали, уточните: какая именно отрасль или задача из перечисленных интересует вас больше всего? С какими типами приборов (FTIR-микроскопия, БИК-анализаторы, портативные спектрометры) вы планируете работать? Требуется ли вам информация по методам математической обработки спектров (хемометрике)? Наши специалисты готовы предоставить детальную консультацию.
Профессиональное оснащение лабораторий от ПрофЛаб
Компания «ПрофЛаб» предлагает комплексные решения для внедрения ИК-спектроскопии на вашем предприятии. Мы не просто поставляем оборудование, но и помогаем интегрировать его в ваши бизнес-процессы.
- Подбор оптимальной модели спектрометра (FTIR, NIR, портативные) под конкретные задачи вашего производства.
- Поставка сертифицированного оборудования с первичной поверкой и внесением в ФИГС «АРШИН».
- Разработка и валидация методик количественного анализа, включая построение хемометрических моделей.
- Обучение персонала правилам эксплуатации, обслуживания и интерпретации полученных спектров.
- Полное техническое и метрологическое сопровождение на всех этапах эксплуатации.
Часто задаваемые вопросы о применении ИК-спектроскопии
Принцип метода основан на том, что молекулы вещества поглощают свет в инфракрасном диапазоне, из-за чего их химические связи начинают колебаться. Каждое вещество имеет свой неповторимый ИК-спектр («отпечаток пальца»), по которому его легко узнать или проверить на подлинность.
FTIR (средняя ИК-область) используется для качественной идентификации функциональных групп и структурного анализа. NIR (ближняя ИК-область) лучше проникает в образец без пробоподготовки и идеальна для быстрого количественного экспресс-анализа (влажность, белок, жир) в неоднородных продуктах.
Для рутинного контроля качества оптимальна модель Foli 10 – компактный и надёжный спектрометр среднего ИК-диапазона с разрешением 1 см⁻¹, герметичным корпусом и интуитивным управлением. Он идеален для производственных лабораторий, складских помещений и полевых условий.
Метод позволяет проводить мгновенную верификацию подлинности активных фармацевтических ингредиентов (АФИ) и вспомогательных веществ прямо через прозрачную упаковку (блистер или полиэтиленовый пакет), сравнивая полученный спектральный «отпечаток» с эталонным спектром из базы данных.
