Хроматограф Хроматэк Кристалл 5000: характеристики возможности и сценарии применения
Вы узнаете:

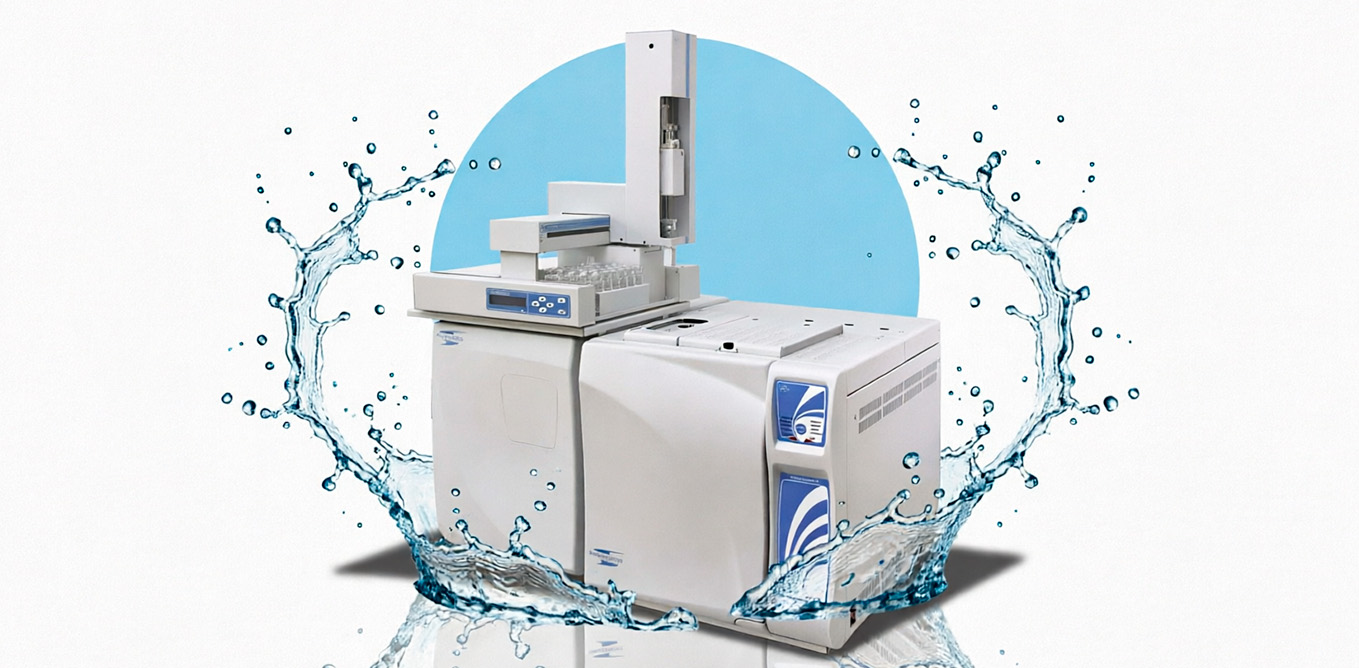

Хроматэк Кристалл 5000 флагман российской хроматографии
Газовый хроматограф Хроматэк Кристалл 5000 – аналитическая система нового поколения от ЗАО СКБ «Хроматэк», объединяющая передовые инженерные решения, модульную гибкость и эргономичный дизайн. Оборудование предназначено для решения сложных аналитических задач в нефтегазовой, химической, фармацевтической, пищевой и экологической отраслях, а также в научных и контрольно-аналитических лабораториях.
Ключевые преимущества платформы:
• Масштабируемость конфигурации – поддержка до 4 детекторов, 3 испарителей, 24 регуляторов расхода и давления, 6 автоматических кранов;
• Расширенный температурный диапазон – от -100 °С (с криоохлаждением) до +450 °С для анализа широкого спектра соединений;
• Высокая скорость анализа – частота опроса сигналов детекторов до 300 Гц, скорость нагрева до 125 °С/мин;
• Соответствие стандартам – внесение в Госреестр средств измерений (№ 58954-14/38303-13), поддержка методик ГОСТ, ПНД Ф, фармакопейных статей.
Каталог хроматографов Хроматэк Кристалл 5000 в ПрофЛаб
Технические характеристики и конструктивные особенности
Конструкция хроматографа Хроматэк Кристалл 5000 оптимизирована для надежности, удобства обслуживания и гибкости настройки под конкретные методики.
Основные технические параметры:
• Габариты: 600 × 540 × 590 мм, масса: 48 кг – компактное размещение на стандартном лабораторном столе;
• Питание: ~220 В, 50±1 Гц, пиковая мощность 2500 Вт (режим разогрева), рабочая мощность 1000 Вт;
• Интерфейсы: USB, Ethernet для интеграции с ПК и лабораторными информационными системами;
• Термостат колонок: полезный объем ~12 л, температурный диапазон +4...+450 °С, скорость нагрева 0,1 - 125 °С/мин;
• Охлаждение: с 400 °С до 50 °С за 5 минут (стандарт), за 3,3 минуты с устройством вентиляции термостата;
• Входное давление газов: 0,36 - 1,25 МПа, поддержка до 18 электронных каналов регулирования расхода (до 1250 мл/мин).
Система регулирования газов РРГ 10 и РРГ 11
Регуляторы расхода и давления газа обеспечивают стабилизацию потоков газа-носителя, водорода и воздуха. Универсальные регуляторы выполнены в виде отдельных модулей с подключением одним кабелем, что упрощает монтаж и обслуживание. Продуманное расположение изолирует регуляторы от тепловых зон, а маркировка штуцеров исключает ошибки при подключении. Поддержка до 24 регуляторов позволяет реализовать сложные газовые схемы для многокомпонентного анализа.
Термостат колонок и системы охлаждения
Стандартный термостат вмещает несколько капиллярных и насадочных колонок одновременно. Для анализа легких углеводородов и постоянных газов доступно оснащение системой захолаживания (до -50 °С), криоохлаждения углекислотой (до -100 °С) или жидким азотом (до -196 °С). Опциональная установка дополнительных изотермических термостатов расширяет возможности параллельного анализа.
Детекторы и модульная конфигурация системы
Хроматограф Хроматэк Кристалл 5000 поддерживает одновременную установку до 4 детекторов, что позволяет комбинировать методики в одном анализе и повышать производительность лаборатории.
Доступные типы детекторов:
• Пламенно-ионизационный (ПИД) – универсальный детектор для органических соединений, высокая чувствительность, широкий линейный диапазон;
• Детектор по теплопроводности (ДТП) – универсальный для неорганических и органических газов, включая водород, кислород, азот;
• Электронозахватный (ЭЗД/микро-ЭЗД) – селективный к галогенсодержащим соединениям (пестициды, ПХБ), чувствительность до 4,4 фг/с;
• Термоионизационный (ТИД) – селективный к азот- и фосфорорганическим соединениям (пестициды, лекарства);
• Пламенно-фотометрический (ПФД/ППФД) – селективный к серо- и фосфорорганическим веществам;
• Масс-спектрометрический (МСД) – идентификация компонентов по масс-спектрам, библиотеки для качественного анализа;
• Пульсирующий разрядный (ПРД) – высокочувствительный для постоянных газов;
• Хемилюминесцентный (ХЛД) – селективный к сероорганическим соединениям;
• Фотоионизационный (ФИД), Термохимический (ДТХ) – для специализированных задач.
Примеры конфигураций для сложных задач:
• Три ПИД с тремя испарителями и дозатором ДАЖ-2М 3D парофазный для высокопроизводительного анализа летучих соединений;
• МСД + ПИД + ЭЗД с жидкостным дозатором для скрининга и количественного определения пестицидов;
• ПИД с метанатором + два ДТП + четыре крана для анализа природного газа и примесей;
• Двухканальная система с двумя дозаторами ДАЖ-2М для параллельного анализа проб.
Модульная архитектура позволяет адаптировать хроматограф Хроматэк Кристалл 5000 под любые методики ГОСТ, ПНД Ф и внутренние стандарты предприятий без замены базовой платформы.
Испарители колонки и системы ввода пробы
Система ввода пробы определяет точность и воспроизводимость анализа. Хроматэк Кристалл 5000 поддерживает установку до 3 испарителей в различных комбинациях.
Типы испарителей и режимы работы:
• Капиллярный испаритель – режимы split (с делением потока), splitless (без деления), large volume injection (ввод больших объемов), pulsed injection (ввод при повышенном давлении);
• Программируемый испаритель – дополнительные возможности on-column (ввод непосредственно в колонку), температурное программирование для оптимизации разделения;
• Насадочный испаритель – для анализа газов и летучих соединений на насадочных колонках.
Конструктивное единство корпусов капиллярного и насадочного испарителей позволяет быстро переконфигурировать систему под новую методику. Поддержка внешних устройств ввода (термодесорберы ТДС-1, дозаторы равновесного пара, краны-дозаторы сжиженных газов) расширяет функциональность комплекса.
Газовые краны и автоматизация
Хроматограф поддерживает до 6 автоматических поворотных кранов (4, 6, 10 портов) с нагревом до 250 °С. Краны предназначены для дозирования газовых проб, переключения колонок и потоков. Возможна установка кранов Valco для работы с МСД, ПРД, анализа высококипящих соединений и контроля чистых газов. Электронное управление кранами обеспечивает воспроизводимость и исключает влияние человеческого фактора.
Колонки и температурные режимы
Поддержка капиллярных и насадочных колонок с различными неподвижными фазами позволяет реализовать методики анализа от легких углеводородов до высококипящих соединений. Программируемый нагрев термостата и опциональное криоохлаждение обеспечивают оптимальное разделение компонентов с широким диапазоном летучести.
Сценарии применения от нефтегаза до судебной экспертизы
Газовый хроматограф Хроматэк Кристалл 5000 востребован в отраслях, где требуется точный контроль химического состава проб и соответствие регуляторным требованиям.
Нефтегазовая промышленность
Анализ природного и сжиженного газа, нефти, нефтепродуктов, газового конденсата. Методики регламентированы ГОСТ 31371.7, ГОСТ Р 54484, ГОСТ 30319.2. Определение серосодержащих соединений, ароматических углеводородов и примесей обеспечивает соответствие продукции техническим регламентам.
Фармацевтика и медицина
Контроль остаточных растворителей в лекарственных субстанциях (ГОСТ Р 57939), анализ летучих метаболитов, токсикологическая экспертиза. Комплекс аппаратно-программный на базе Кристалл 5000 внесен в реестр медицинских изделий, поддерживает валидацию методик и аудит данных в соответствии с требованиями 21 CFR Part 11.
Экологический мониторинг
Определение пестицидов, диоксинов, гербицидов, полихлорированных бифенилов (ПХБ) в воздухе, воде, почве. Методики ГОСТ IEC 61619-2014, ГОСТ Р 57548. Селективные детекторы (ЭЗД, ПФД) обеспечивают чувствительность на уровне предельно допустимых концентраций.
Пищевая промышленность
Контроль качества спирта, выявление фальсификации молочной продукции по профилю стеринов (ГОСТ 33490), анализ ароматических компонентов, эфирных масел. Масс-спектрометрическая детекция позволяет идентифицировать неизвестные примеси и подтверждать подлинность сырья.
Судебно-медицинская экспертиза и криминалистика
Идентификация наркотических средств, анализ следов горюче-смазочных материалов, пожарно-техническая экспертиза. Методики аттестованы в соответствии с требованиями МВД и Минюста РФ. Высокая чувствительность детекторов и возможность работы с малыми объемами пробы критичны для экспертных исследований.
Производственный контроль и чистые газы
Анализ растворителей, контроль выбросов, производство и контроль чистых газов и поверочных газовых смесей (ПГС). Модульная конфигурация позволяет адаптировать комплекс под задачи входного контроля сырья и мониторинга технологических процессов.
Программное обеспечение и поддержка ПрофЛаб
Программное обеспечение «Хроматэк Аналитик» обеспечивает полное управление хроматографом, регистрацию хроматограмм, количественный расчёт, формирование отчётов и интеграцию с лабораторными информационными системами (LIMS).
Функционал ПО:
• Интуитивно понятный интерфейс с визуализацией метода и результатов;
• Автоматическая обработка хроматограмм: интеграция пиков, расчёт концентраций, статистическая обработка;
• Поддержка градуировочных зависимостей, внутреннего стандарта, поправочных коэффициентов;
• Экспорт отчётов в форматы PDF, Excel, XML;
• Аудит данных, разграничение прав доступа, электронное подписывание результатов;
• Управление автоматическими дозаторами, кранами, термостатами в едином цикле.
Почему ПрофЛаб – надежный партнер по оснащению хроматографических лабораторий
Компания ПрофЛаб работает на рынке лабораторного оборудования с многолетним опытом поставок решений для нефтегаза, фармацевтики, экологии и пищевой промышленности.
Наши преимущества:
• Экспертный подбор конфигурации – помощь в выборе детекторов, испарителей, колонок под ваши методики и образцы;
• Пусконаладочные работы и валидация – монтаж, настройка, квалификационные испытания (IQ, OQ, PQ) по ГОСТ и международным стандартам;
• Обучение персонала – инструктаж операторов и технических специалистов по работе с оборудованием и ПО;
• Сервисная поддержка – гарантийное и постгарантийное обслуживание, наличие запчастей, оперативная техническая помощь;
• Интеграция с инфраструктурой – помощь в подготовке рабочего места, подключении газовых линий, организации вентиляции и утилизации отходов.
Страница бренда Хроматэк в ПрофЛаб
Часто задаваемые вопросы о хроматографе Хроматэк Кристалл 5000
Хроматограф поддерживает одновременную установку до 4 детекторов: пламенно-ионизационный (ПИД), детектор по теплопроводности (ДТП), термоионизационный (ТИД), электронозахватный (ЭЗД), пламенно-фотометрический (ПФД), фотоионизационный (ФИД), термохимический (ДТХ), масс-спектрометрический (МСД), пульсирующий разрядный (ПРД), пульсирующий пламенно-фотометрический (ППФД), хемилюминесцентный (ХЛД). Выбор конфигурации зависит от анализируемых веществ и требований методики.
Исполнение 5000.1 оснащено встроенным сенсорным экраном для локального управления и мониторинга параметров. Исполнение 5000.2 управляется исключительно с компьютера через ПО «Хроматэк Аналитик», что снижает стоимость комплекса без потери функциональности. Оба варианта поддерживают одинаковые модули, детекторы и методики анализа.
Стандартный диапазон термостата: от +4 °С до +450 °С. При оснащении системой захолаживания рабочий диапазон расширяется до -50 °С. Для анализа легких углеводородов и постоянных газов возможно подключение систем криоохлаждения углекислотой (до -100 °С) или жидким азотом (до -196 °С). Скорость охлаждения с 400 °С до 50 °С составляет 3,3 минуты при использовании устройства вентиляции.
Да, хроматограф внесен в Госреестр средств измерений (№ 58954-14/38303-13), соответствует требованиям ГОСТ, поддерживает методики поверки, квалификационные испытания (IQ, OQ, PQ) и интеграцию с лабораторными информационными системами. Программное обеспечение обеспечивает аудит данных и электронное подписывание результатов в соответствии с требованиями регуляторных органов.
Хроматограф Хроматэк Кристалл 5000 точность гибкость поддержка ПрофЛаб
Правильно подобранный газовый хроматограф Хроматэк Кристалл 5000 – основа достоверности аналитических данных и эффективности работы лаборатории. Модульная конструкция, широкий выбор детекторов, интеграция с программным обеспечением и соответствие требованиям ГОСТ исключают влияние человеческого фактора, снижают риски ошибок и гарантируют выполнение нормативных требований.
