Хроматэк-Аналитик 3.1: настройка, интеграция с LIMS и решение типичных ошибок
С «Хроматэк-Аналитик» 3.1 действительно можно выстроить эффективный рабочий процесс: от локальной настройки оборудования до бесшовной передачи данных в LIMS и оперативного решения типичных проблем. В этой статье мы подробно разберем основные шаги конфигурации прибора, создания аналитических методов, настройки экспорта и устранения частых ошибок связи или расчета.
Основные характеристики и ключевые нововведения версии 3.1
Программное обеспечение «Хроматэк-Аналитик» 3.1 разработано для сбора, обработки и анализа данных, получаемых с хроматографов серии «Кристалл» и «Хроматэк-Кристалл», а также другого аналитического оборудования ЗАО СКБ «Хроматэк». Его ключевое назначение – автоматизировать рутинные операции: от первичной разметки пиков до сложных расчетов и формирования отчетов.
Релиз этой версии принес значительные улучшения производительности и удобства работы:
• Новый формат хроматограмм: при включении в настройках обеспечивает прирост скорости открытия файлов на 60% и уменьшение их размера на 20% по сравнению с версией 3.0, что критично при работе с большими архивами данных.
• Интеграция масс-спектрометрии: качественный анализ МС-данных теперь встроен непосредственно в программу (отдельное ПО «Хроматэк Спектр» упразднено). Добавлен инструмент визуального наложения хроматограмм друг на друга для сравнения, а также встроенная библиотека оптимальных ионов (SIM-ионов).
• Улучшенный интерфейс и отчеты: переработаны групповая (пакетная) обработка данных и расчет средних значений. Все групповые операции реализованы в едином стиле, что устранило ряд проблем версии 3.0. Система отчётов (движок Отчёт v2) теперь позволяет пользователю самостоятельно настраивать формат данных, фильтры, создавать таблицы и изменять заголовки без использования сторонних программ-дизайнеров.
• Расширенные возможности навигации и расчетов: добавлена навигация по хроматограммам и проектам во время анализа, ведение истории открытых файлов для быстрых переходов, а также редактор формул, позволяющий создавать собственные расчеты без навыков программирования.
• Совместимость: все расчетные, экспортные и сервисные плагины (включая основные – «Поиск пиков» и «Количественный расчёт») являются общими для версий 3.0 и 3.1. Это гарантирует, что расчеты и операции будут выполняться одинаково, а обе версии могут быть установлены и работать на одном ПК одновременно.
Пошаговая настройка «Хроматэк-Аналитик» 3.1
Процесс конфигурации логично разделить на первичную настройку под конкретную лабораторию и настройку под отдельные аналитические задачи. Часть настроек делается один раз (при создании проекта или метода), а часть – под каждую новую хроматограмму.
1. Соединение и конфигурация прибора

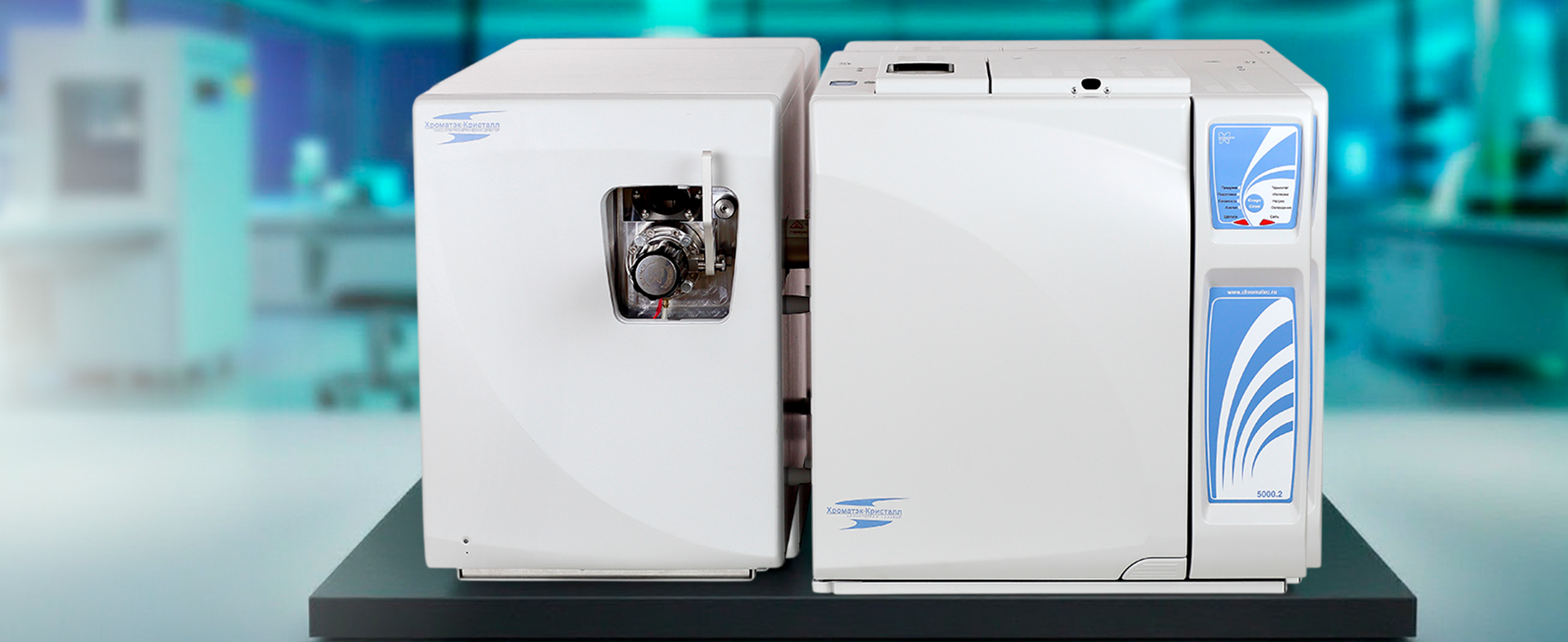

Прежде чем обрабатывать данные, нужно установить связь между программой и хроматографом. В «Хроматэк-Навигаторе» создайте соединение: выберите тип интерфейса (Ethernet, USB или COM-порт) и задайте параметры (IP-адрес, логин, пароль, если требуется). Программа корректно работает с такими приборами, как Газовый хроматограф компактный Хроматэк Газохром 2000, Газовый хроматограф Хроматэк Кристалл 5000/9000 и Газовый хроматограф Хроматэк Кристалл 2000М.
В «Панели управления» зайдите в раздел «Настройка» → «Блокировки». Здесь задаются ключевые ограничения и параметры самого прибора: предельные значения температур для термостата колонки, испарителей и детекторов; режим работы спиралей ДТП; опция «Т колонки < Т детектора» (чтобы запретить превышение температуры колонки над детектором); а также параметры регуляторов газов и поджига пламени (для ПИД, ТИД, ПФД). Для усилителя ПФД с расширенным диапазоном (маркировка «ПФД-1000») необходимо установить соответствующий флажок.
2. Настройка таблиц и интерфейса
Часто настройку начинают с того, чтобы подстроить вид таблиц под свои задачи. Для каждой таблицы (например, «Компоненты» или «Расчёт хроматограммы») есть диалог «Свойства». В нём можно показать или скрыть столбцы, изменить их ширину или настроить формат цифровых значений (например, количество знаков после запятой для концентрации). Делайте это один раз в начале работы с проектом для стандартизации рабочего места.
3. Настройка обработки хроматограммы
Здесь настраивается последовательность операций: интегрирование, идентификация, количественный расчёт. В окне «Расчёт хроматограммы» выберите операцию (например, «Интегрирование») и нажмите «Настройка», чтобы задать её параметры. Это позволяет корректно обрабатывать сливающиеся пики, фильтровать шум и компенсировать дрейф базовой линии.
Параметры «Идентификация», «Градуировочные коэффициенты» и «Количественный расчёт» часто оставляют с настройками по умолчанию – не меняйте их без веской причины. После настройки всех операций нажмите «Выполнить» – программа размечает пики.
4. Работа с градуировкой и ручной корректировкой
Если в методе используется градуировка (например, для количественного анализа по методу внутреннего стандарта с эффективным объёмом), в программе создают метод с градуировкой. Через «Редактор градуировки» синхронизируют уровни, проверяют график линейности, оценивают коэффициент детерминации (R²) и при необходимости корректируют точки.
Часто требуется ручная доработка: проверить и скорректировать разметку пиков, убедиться, что индексы удерживания совпадают с эталонными. Результат ручной корректировки сохраняется в журнале аудита и может стать шаблоном для других хроматограмм. Функция фиксации времён удерживания (RTL – retention time lock) позволяет менять хроматографические колонки без изменения метода обработки.
Интеграция с LIMS: как исключить ручной ввод
Главная цель интеграции – обеспечить автоматическое попадание результатов измерений в лабораторную информационную систему (LIMS) для обеспечения полной прослеживаемости (кто, когда и на каком приборе получил результат).
В «Хроматэк-Аналитик» 3.1 присутствует модуль «Экспорт в LIMS». Данные можно выгружать в универсальные форматы: XLSX, CSV, TXT, JSON, CDF. Однако наиболее предпочтительным вариантом для бесшовной интеграции является прямое подключение к базе данных прибора (например, через OPC UA или специализированный драйвер от «Хроматэк»). Это устраняет посредников, повышая скорость и надежность передачи данных.
На стороне LIMS настраивают сопоставление результатов с заданиями (например, по штрих-коду пробы), проверяют нормы, сохраняют данные в электронный лабораторный журнал и обеспечивают аудит.
Перед масштабной интеграцией обязательно проведите тестовый обмен небольшими порциями данных. Это поможет выявить узкие места и несоответствия форматов до полной связки систем. Сохраняйте логи программы и настройки на ключевых этапах – это сильно упростит отладку при возникновении проблем.
Решение типичных ошибок
В процессе эксплуатации могут возникать стандартные ситуации, которые легко решаются при знании алгоритма действий:
• Программа не видит прибор. Проверьте физическое соединение (кабель, порт) и статус прибора в ПО. Убедитесь, что на стороне хроматографа установлены актуальные версии прошивок, совместимые с ПО 3.1.
• Ошибки идентификации пиков. Если программа неверно определила компонент, скорректируйте параметры в базе компонентов (измените окно поиска). При необходимости вручную подкорректируйте разметку пиков на хроматограмме (результат сохранится в журнале аудита), а затем повторно запустите расчёт.
• Проблемы при выгрузке в LIMS. Частые причины: несовпадение форматов экспорта (программа экспортирует в один формат, LIMS ожидает другой), ошибки в структуре файла или проблемы с правами доступа к папкам в Windows. Проверьте логи программы и настройки плагина экспорта.
• Дрейф детектора или загрязнение колонки. Эти факторы влияют на качество хроматограммы и приводят к систематическим ошибкам в расчётах. Регулярно проводите калибровку и техническое обслуживание прибора.
• Некорректные градуировочные коэффициенты. Если в процессе расчёта возникают аномалии, проверьте корректность загрузки или пересчёта градуировочных уровней.
Рекомендации по эффективному использованию
Для максимальной отдачи от внедрения «Хроматэк Аналитик 3.1» рекомендуется внимательно изучить разделы Руководства пользователя, посвящённые настройке метода анализа и работе с плагинами. Практикуйтесь в ручной корректировке пиков и работе с журналом аудита. При работе с архивными данными используйте новую функцию импорта хроматограмм старых форматов.
При возникновении сложных ошибок, особенно связанных со специфичными форматами или прошивкой прибора, не стесняйтесь обращаться в службу технической поддержки ЗАО СКБ «Хроматэк» или к сертифицированным партнерам, таким как компания «ПрофЛаб», для гарантированного решения проблем и поддержания оборудования в оптимальном состоянии.
Часто задаваемые вопросы
Программа предназначена для управления хроматографами серии «Кристалл» и «Хроматэк-Кристалл» (включая Газохром 2000, Кристалл 5000/9000, Кристалл 2000М), а также МСД Хроматэк через COM или USB интерфейсы.
В настройках программы можно включить новый формат записи хроматограмм. Это обеспечивает прирост скорости открытия файлов на 60% и уменьшение их размера на 20% по сравнению с версией 3.0.
Используйте встроенный модуль «Экспорт в LIMS» для выгрузки в форматы XLSX, CSV, JSON или CDF. Для бесшовной интеграции рекомендуется прямое подключение к базе данных через OPC UA или специализированный драйвер.
Проверьте физическое соединение (кабель, порт), статус прибора в ПО и наличие актуальных прошивок. Убедитесь, что в «Хроматэк-Навигаторе» корректно заданы параметры подключения (IP-адрес или COM-порт).
