Флагманское решение: обзор Insa Optics Foli 30V

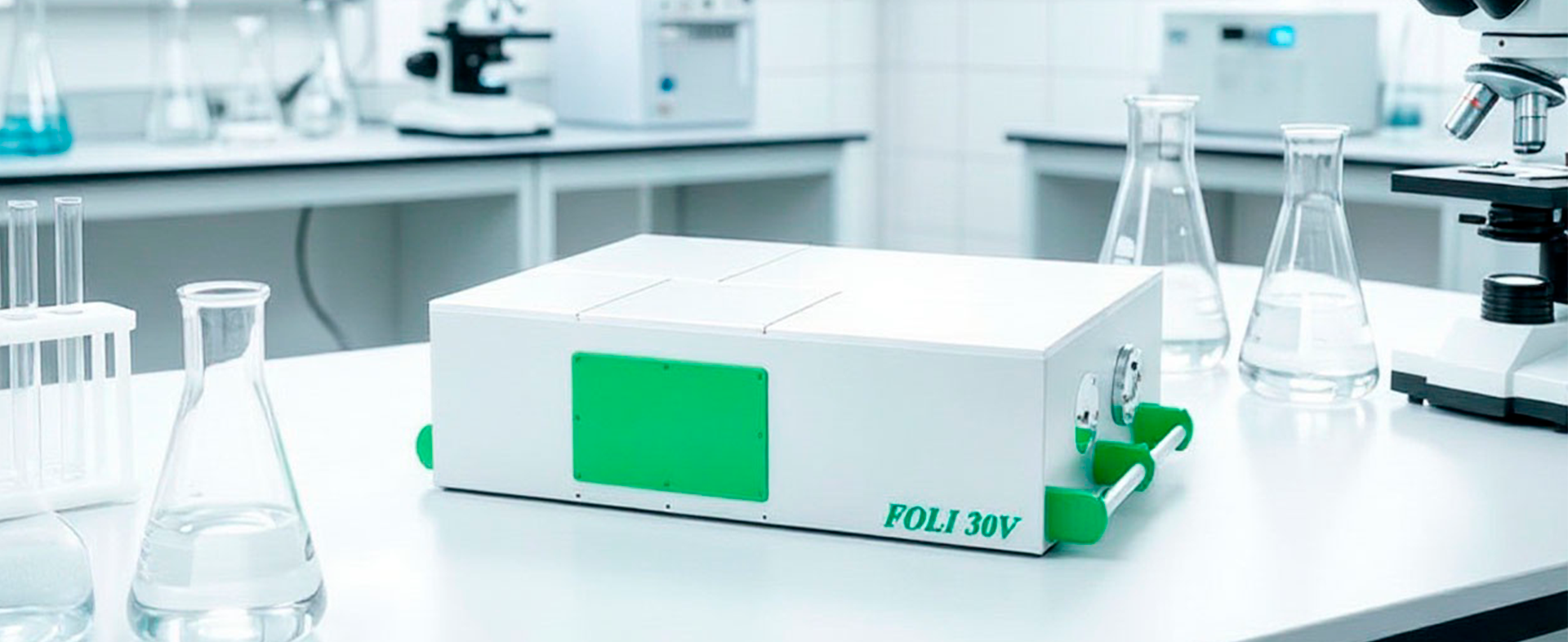

ИК-Фурье спектрометр Insa Optics Foli 30V – это высококлассный исследовательский прибор с полностью вакуумируемой оптической скамьей и кюветным отделением, предназначенный для решения самых сложных научных задач. Спектрометр внесен в Государственный реестр средств измерений РФ, что подтверждает его соответствие строгим метрологическим требованиям.
Данное высокопроизводительное аналитическое оборудование предназначено для регистрации спектров в беспрецедентно широком диапазоне: от ближнего до дальнего инфракрасного и даже терагерцового излучения. Полностью вакуумная оптическая конструкция исключает влияние атмосферных компонентов на результаты измерений, что обеспечивает высочайшую чувствительность, точность и воспроизводимость при анализе слабых сигналов и сложных молекулярных структур.
Физика вакуума: почему это меняет правила игры
Оборудование реализует технологию фурье-спектроскопии в герметичной вакуумной среде. Оптическая скамья интерферометра и камера для образцов работают при остаточном давлении ≤ 0,2 мбар. Это не просто техническая характеристика, а фундаментальное преимущество: такое вакуумирование полностью исключает поглощение ИК-излучения молекулами водяного пара (широкие полосы поглощения около 3400 и 1600 см⁻¹) и углекислого газа (острый пик около 2350 см⁻¹).
Корпус спектрометра выполнен из массивного литого алюминия с независимой конструкцией оптической камеры, что обеспечивает выдающуюся термическую стабильность и защиту от внешних вибраций. Безмасляный вакуумный насос с демпфером гашения вибраций способен быстро создавать вакуум, а система мониторинга отображает уровень разрежения в реальном времени. Камера для образцов вакуумизируется независимо, что позволяет пользователю быстро и эффективно менять образцы без нарушения вакуума в основном оптическом тракте, существенно повышая общую производительность.
Расширенный спектральный диапазон и модульность
Спектральный диапазон охватывает 12 500 - 10 см⁻¹, включая ближнюю (NIR), среднюю (MIR) и дальнюю (FIR/THz) ИК области. Высокое спектральное разрешение до 0,25 см⁻¹ позволяет детально изучать тонкую вращательную и колебательную структуру молекул, что особенно важно при анализе газовых смесей.
Программное управление оптической системой и автоматическое переключение источников, делителей света и детекторов упрощают настройку под конкретные задачи. За одно измерение система регистрирует информацию в среднем и дальнем диапазонах (8000 - 350 см⁻¹), что исключает необходимость многократного сканирования и перенастройки оптики. При комплектации ртутным источником света с водяным охлаждением и болометрическим детектором, охлаждаемым жидким гелием, спектральный диапазон расширяется вплоть до 10 см⁻¹, достигая терагерцовой области.
Возможность подключения внешних оптических трактов делает систему масштабируемой для сложных исследовательских проектов. Спектрометр может быть сконфигурирован с несколькими внешними портами для интеграции специализированных установок: камер сверхвысокого вакуума (UHV) для поверхностного анализа, криогенных дьюаров для низкотемпературных исследований, высокотемпературных эмиссионных ИК-камер для изучения катализа in-situ, а также внешних газовых ячеек высокого разрешения.
Области применения: от нанотехнологий до фармацевтики
Благодаря отсутствию влияния атмосферной влаги и CO₂, оборудование востребовано в самых требовательных областях науки и промышленности:
-
• Фармацевтика: Скрининг полиморфных модификаций активных фармацевтических субстанций (АФС). Дальняя ИК-область (FIR) критически важна для различения кристаллических решеток, которые выглядят идентично в средней ИК-области.
• Материаловедение и полупроводники: Характеристика 2D-материалов (например, графена), тонких пленок, легированных полупроводников и сложных композитов.
• Катализ: Проведение исследований каталитических процессов in-situ с использованием высокотемпературных реакционных ячеек, интегрированных в вакуумный тракт.
• Фундаментальная спектроскопия: Изучение слабых колебательных мод, межмолекулярных взаимодействий и вращательной структуры газов благодаря рекордному соотношению сигнал/шум.
Эффективность работы обеспечивается обширной встроенной библиотекой спектров (около 10 000 записей), включающей неорганические вещества, металлорганические комплексы, полимеры, добавки и органику. Пользователь также может легко создавать и расширять собственные библиотеки для ускорения идентификации веществ.
Валидация аналитических методик на приборе Foli 30V
При внедрении и валидации методик количественного или качественного анализа на данном спектрометре выполняются следующие ключевые процедуры в соответствии с требованиями фармакопей (USP 854, Ph. Eur. 2.2.24) и ГОСТ Р ИСО 15189:
-
• Проверка волнового числа (адекватность шкалы): Использование сертифицированных стандартов (например, эталонных полимерных пленок) для подтверждения точности калибровки прибора по длине волны.
• Оценка линейности и сходимости: Проведение серии измерений модельных растворов или образцов для подтверждения повторяемости (сходимости) результатов параллельных определений.
• Предел обнаружения и количественного определения (LOD/LOQ): Расчет на основе уровня шума в бестабулярных вакуумных условиях, что позволяет достичь минимально возможных значений благодаря отсутствию атмосферных шумов.
• Устойчивость (робастность): Документирование невосприимчивости метода к колебаниям влажности и температуры в помещении благодаря вакуумированию измерительной камеры, что исключает необходимость постоянной продувки сухим воздухом или азотом.
Часто задаваемые вопросы о спектрометре Insa Optics Foli 30V
Вакуумная конструкция (давление до ≤0,2 мбар) полностью исключает мешающие полосы поглощения атмосферного углекислого газа (CO₂, пик около 2350 см⁻¹) и водяного пара (широкие полосы около 3400 и 1600 см⁻¹). Это критически важно для регистрации слабых сигналов, получения идеально ровной базовой линии и прецизионного количественного анализа.
Расширенный спектральный диапазон составляет от 12 500 до 10 см⁻¹ (включая ближнюю, среднюю и дальнюю ИК/ТГц области). Базовый рабочий диапазон составляет 8000–350 см⁻¹. Высокое спектральное разрешение достигает 0,25 см⁻¹, что позволяет разрешать тонкую вращательную структуру газов.
Прибор востребован в фундаментальных исследованиях молекулярной спектроскопии, анализе наноструктур и полимеров, скрининге полиморфных модификаций в фармацевтике, изучении каталитических процессов in-situ, материаловедении и полупроводниковой промышленности.
Камера для образцов вакуумизируется независимо от основной оптической скамьи интерферометра. Это позволяет быстро и эффективно менять пробы без нарушения вакуума в основном оптическом тракте, что существенно сокращает время между измерениями и экономит ресурс вакуумного насоса.
Профессиональный подбор и внедрение ИК-Фурье спектрометров от ПрофЛаб
ИК-Фурье спектрометр Insa Optics Foli 30V – это технологичное и масштабируемое решение для высокоточного спектрального анализа. Компания «ПрофЛаб» предоставляет полный цикл поддержки: от подбора конфигурации под ваши исследовательские задачи до валидации методик и пусконаладки.
Для консультации по выбору спектрального диапазона, комплектации внешними оптическими камерами (UHV, криостаты) или расчета стоимости оставьте заявку через форму на сайте или свяжитесь с нами любым удобным способом:
