Обзор линейки Insa Optics Foli
Линейка Insa Optics Foli предлагает решения для любых задач ИК-спектроскопии: от компактных приборов для производственного контроля до вакуумных исследовательских систем с терагерцовым диапазоном.

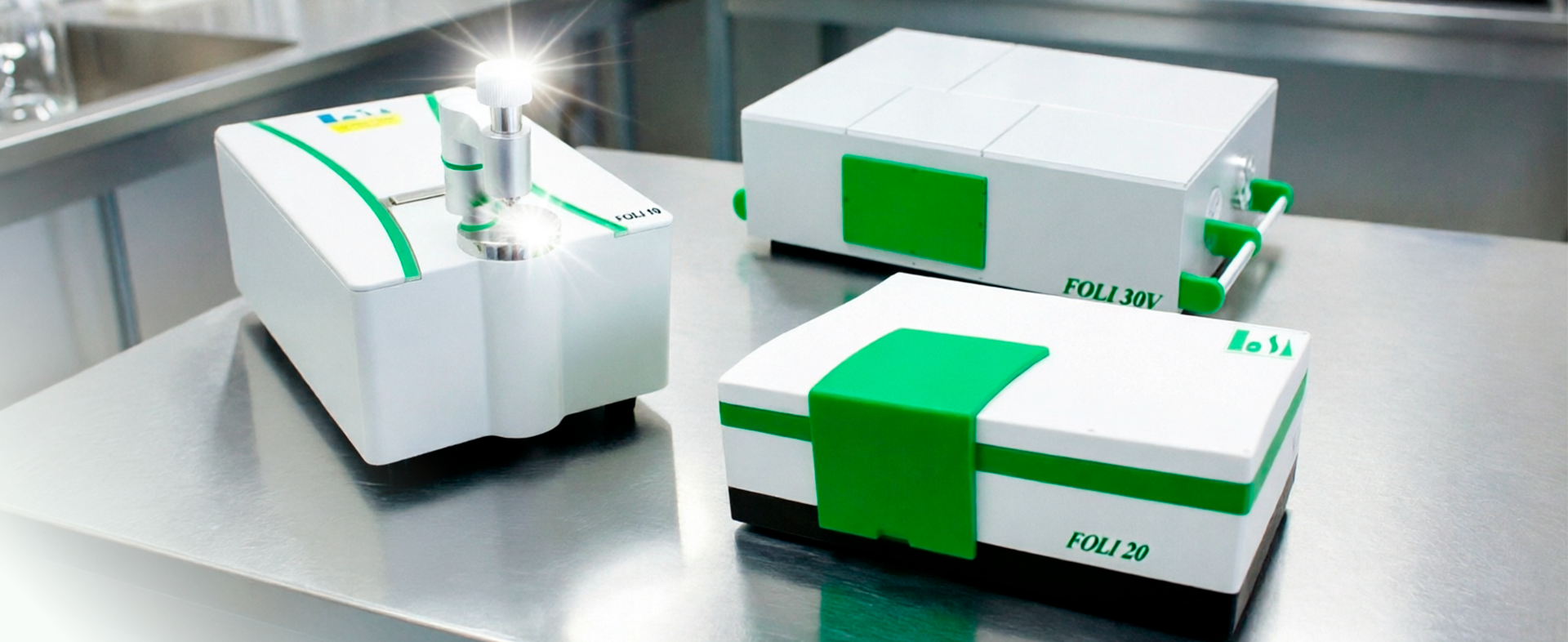

Компания Insa Optics предлагает три базовые модели ИК-Фурье спектрометров – Foli 10, Foli 20 и Foli 30V – а также специализированные модификации R (Reflectance) и G (Gas). Каждая модель оптимизирована под определённый спектр задач: от рутинного контроля качества до фундаментальных научных исследований.

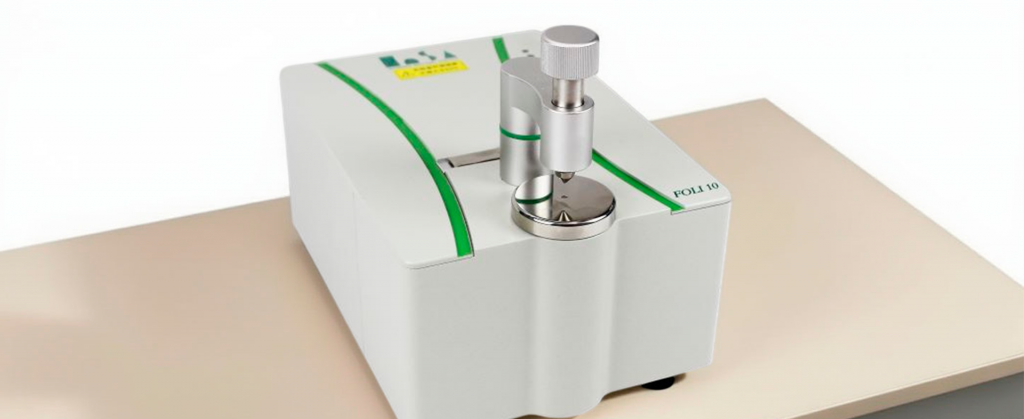

Foli 10: компактность и надёжность для рутинного контроля
Foli 10 – компактный ИК-спектрометр среднего диапазона для быстрого и простого анализа с интуитивно понятным управлением и герметичным корпусом для работы в экстремальных условиях.
ИК-Фурье спектрометр среднего инфракрасного диапазона Insa Optics Foli 10 – компактное и надёжное аналитическое оборудование для исследования состава веществ методом инфракрасной спектроскопии. Оборудование реализует принцип интерферометрии с преобразованием Фурье для регистрации и обработки интерферограмм, обеспечивая определение органических и неорганических компонентов в образцах любого агрегатного состояния.
Принцип работы и оптическая схема
Оборудование реализует технологию фурье-спектроскопии с использованием прецизионного неразъюстируемого интерферометра с уголковым отражателем и системы подвижных зеркал для регистрации интерференционной картины. Керамический источник инфракрасного излучения обеспечивает стабильный спектральный сигнал, высокочувствительный детектор DLaTGS фиксирует изменения интенсивности излучения после взаимодействия с образцом, а электронный блок управления выполняет математическое преобразование интерферограммы в инфракрасный спектр.
Поддержка параллельной работы нескольких детекторов и рекордная скорость сканирования до 60 000 сканов в секунду обеспечивают высокую производительность при серийном анализе и возможность регистрации быстропротекающих процессов в реальном времени.
Технические характеристики
| Параметр | Значение |
|---|---|
| Спектральный диапазон | 7800 - 350 см⁻¹ |
| Спектральное разрешение | 1 см⁻¹ |
| Отношение сигнал/шум | 40 000:1 (при измерении 1 мин с разрешением 4 см⁻¹, пик к пику) |
| Воспроизводимость волнового числа | 0.01 см⁻¹ |
| Точность волнового числа | 0.1 см¹ |
| Интерферометр | Неразъюстируемый с уголковым отражателем (срок службы 10 лет) |
| Детектор | DLaTGS комнатной температуры |
Конструктивные особенности и условия эксплуатации
Герметичный корпус спектрометра с оптикой из селенида цинка защищает внутренние компоненты от воздействия пыли, влаги и агрессивных сред, что позволяет использовать оборудование в экстремальных условиях – на производственных площадках, в заводских лабораториях, складских помещениях и полевых условиях. Компактные габариты и модульная конструкция обеспечивают быструю замену оптических и детектирующих модулей для адаптации под различные типы образцов – от твёрдых порошков и таблеток до жидкостей и газов.
Поддержка портативных аксессуаров расширяет возможности экспресс-анализа без необходимости доставки проб в стационарную лабораторию.
Области применения
Оборудование востребовано в фармацевтической промышленности для идентификации активных субстанций и контроля подлинности лекарственных форм, в химическом производстве для анализа полимеров и органических соединений, в пищевой отрасли для определения состава и выявления фальсификатов, в экологическом мониторинге для исследования загрязнителей воздуха и воды, в криминалистике для распознавания неизвестных веществ.

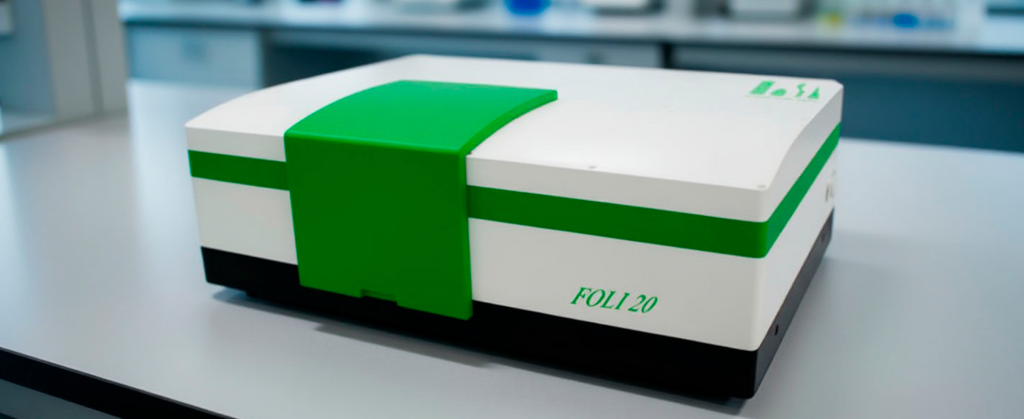

Foli 20: высокопроизводительный исследовательский инструмент
Foli 20 – высокопроизводительный спектрометр для научных исследований с расширенным спектральным диапазоном (средний + ближний ИК), автоматическим переключением оптических трактов и поддержкой сложных аналитических модулей.
ИК-Фурье спектрометр Insa Optics Foli 20 – высокопроизводительное аналитическое оборудование для регистрации инфракрасных спектров методом преобразования Фурье в среднем и ближнем диапазонах. Оборудование предназначено для решения широкого спектра задач в области научных исследований, разработки новых материалов и контроля качества продукции.
Принцип работы и оптическая конфигурация
Оборудование реализует технологию фурье-спектроскопии с интерферометрической регистрацией сигнала и математическим преобразованием интерферограммы в спектр поглощения или пропускания. Оптическая система с конструкцией входа и выхода, поддерживающей несколько оптических трактов, обеспечивает гибкую адаптацию под различные типы образцов и методы измерений.
Стандартный спектральный диапазон от 8000 до 350 см⁻¹ охватывает основные колебательные полосы органических и неорганических соединений, а опциональное расширение в ближнюю инфракрасную область (до 12800 - 4000 см⁻¹) позволяет проводить комплексный анализ молекулярной структуры за один цикл измерений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Спектральный диапазон | 8000 - 350 см⁻¹ (расширяемый до 12800 - 4000 см⁻¹) |
| Спектральное разрешение | ≤0,4 см⁻¹ (опционально <0,25 см⁻¹) |
| Отношение сигнал/шум | 40 000:1 (при измерении 1 мин с разрешением 4 см⁻¹, пик к пику) |
| Воспроизводимость волнового числа | 0.01 см⁻¹ |
| Точность волнового числа | 0.1 см⁻¹ |
| Интерферометр | Неразъюстируемый с уголковым отражателем |
| Детектор | DLaTGS комнатной температуры (опционально: LN MCT, TEC MCT, LN InSb, LN Ge, TEC InGaAs) |
Совместимость с аксессуарами и модульность системы
Оборудование поддерживает широкий спектр внутренних и внешних аксессуаров для расширения аналитических возможностей:
-
• Модуль диффузного отражения вверх – для быстрого и неразрушающего анализа твёрдых поверхностей (порошков, минералов, полимерных композиций) без сложной пробоподготовки
• Модель термического анализа – для изучения температурных зависимостей спектральных характеристик и фазовых переходов материалов
• Аксессуары для in-situ измерений – в режиме пропускания или диффузного отражения для мониторинга процессов в реальном времени без отбора проб
• Интегрирующая сфера – повышает точность анализа рассеивающих образцов
• Приставка НПВО – упрощает работу с твёрдыми и вязкими пробами без пробоподготовки
• Газовая ячейка и внешняя вакуумная ячейка – расширяют возможности исследования летучих соединений и исключения атмосферных помех
• Модуль сопряжения с газовым хроматографом – обеспечивает идентификацию разделённых компонентов по инфракрасным спектрам
Области применения
Оборудование востребовано в фармацевтической промышленности для идентификации активных субстанций, в химическом производстве для анализа полимеров и органических синтезов, в материаловедении для исследования композиционных материалов и наноструктур, в экологическом мониторинге для определения загрязнителей воздуха и воды.
Foli 30V: вакуумная технология для прецизионных измерений
Foli 30V – флагманская модель с полностью вакуумной оптической конструкцией (давление ≤0,2 мбар), исключающей влияние атмосферных компонентов. Расширенный диапазон до терагерцовой области (12500 - 10 см⁻¹) и высочайшее разрешение 0,25 см⁻¹.
ИК-Фурье спектрометрInsa Optics Foli 30V – высокопроизводительное аналитическое оборудование для регистрации спектров в широком диапазоне от ближнего до дальнего инфракрасного и терагерцового излучения. Прибор оснащён полностью вакуумной оптической конструкцией, исключающей влияние атмосферных компонентов на результаты измерений.
Принцип работы и вакуумная оптическая схема
Оборудование реализует технологию фурье-спектроскопии в герметичной вакуумной среде. Оптическая скамья и камера для образцов работают при давлении ≤0,2 мбар, что полностью исключает поглощение излучения молекулами водяного пара и углекислого газа. Безмасляный вакуумный насос с демпфером обеспечивает быстрое достижение рабочего вакуума, а система мониторинга в реальном времени контролирует уровень разрежения.
Независимая вакуумизация камеры образцов позволяет быстро заменять пробы без нарушения вакуума в основном оптическом тракте, сокращая время между измерениями и повышая общую производительность. Корпус из литого алюминия с независимой оптической камерой обеспечивает термическую стабильность и защиту от внешних вибраций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Спектральный диапазон | 6000 - 50 см⁻¹ (расширяемый до 12000 - 10 см⁻¹) |
| Спектральное разрешение | 0,25 см⁻¹ |
| Воспроизводимость волнового числа | 0.01 см⁻¹ |
| Точность волнового числа | 0.1 см⁻¹ |
| Интерферометр | Неразъюстируемый с уголковым отражателем |
| Детектор | Широкополосный DLaTGS (опционально: InGaAs, MCT, Болометр и др.) |
| Уровень вакуума | ≤0,2 мбар |
Технологичность и функциональные возможности
Благодаря вакуумируемой конструкции оптической скамьи и кюветного отделения, пользователю больше не нужно беспокоиться о влиянии паров воды и углекислого газа на спектр образца. Кроме того, вакуумируемая оптическая скамья имеет большую светосилу, что повышает чувствительность прибора.
Спектрометр может быть использован при анализе наноструктур, полимеров, катализаторов, в материаловедении, фармацевтике, полупроводниковой промышленности.
Возможности расширения
Foli 30V может быть сконфигурирован с несколькими внешними источниками и приёмниками излучения:
-
• Камеры сверхвысокого вакуума (UHV)
• Криостаты
• Высокотемпературные эмиссионные инфракрасные камеры
• Внешние кюветные отделения
• Внешние детекторные камеры
• Газовая ячейка с большой длиной оптического пути для измерения спектров газов с высоким разрешением
• Модуль НПВО с кристаллом из чистого алмаза для проведения измерений в условиях вакуума
При комплектации ртутным источником света с водяным охлаждением и болометрическим детектором, охлаждаемым жидким гелием, спектральный диапазон расширяется вплоть до 10 см⁻¹, достигая терагерцовой области.
Области применения
Оборудование востребовано в фундаментальных исследованиях молекулярной спектроскопии, анализе полимеров и органометаллических комплексов, контроле качества фармацевтических субстанций, изучении газовых смесей высокого разрешения, материаловедении и нанотехнологиях.
Специализированные модификации R и G
Модификации R (Reflectance) и G (Gas) – специализированные версии спектрометров, оптимизированные под конкретные аналитические задачи: анализ твёрдых поверхностей методом диффузного отражения и высокоточное измерение газовых смесей.
Модификация R (Reflectance)
Модуль диффузного отражения вверх предназначен для быстрого и неразрушающего анализа твёрдых поверхностей на ИК-Фурье спектрометре. Он исключает трудоемкую пробоподготовку, обеспечивая высокую чувствительность для широкого круга материалов.
Принцип работы: При работе модуля падающее инфракрасное излучение направляется на поверхность образца. Отражённый и многократно рассеянный сигнал собирается оптической системой и передаётся на детектор спектрометра. Такой способ регистрации позволяет фиксировать характерные полосы поглощения даже у образцов со сложной структурой и низкой прозрачностью.
Приставка оснащена направленным вверх высокопроизводительным эллипсоидальным зеркалом. Все зеркала, включая эллипсоидальное собирающее зеркало, установлены стационарно.
Преимущества:
-
• Минимальная пробоподготовка и сокращение времени анализа
• Получение информативных спектров от образцов с неровной или матовой поверхностью
• Совместимость с широким спектром материалов – от органики до неорганических соединений
Область применения: Анализ минералов, фармацевтика, химическая промышленность, материалы с наполнителями и покрытиями, полимерные композиции, исследование катализаторов.
Модификация G (Gas)
Модификация G оснащается газовой ячейкой с большой длиной оптического пути для измерения спектров газов с высоким разрешением. Это позволяет детектировать следовые количества газообразных веществ и проводить прецизионный анализ газовых смесей.
Особенности:
-
• Большая длина оптического пути для повышения чувствительности
• Высокое спектральное разрешение для разделения перекрывающихся полос поглощения газов
• Возможность работы в вакуумном режиме для исключения атмосферных помех
• Совместимость с системами автоматической подачи газов
Область применения: Экологический мониторинг, анализ чистоты промышленных газов, контроль выбросов, исследование атмосферных процессов, нефтегазовая отрасль.
Сравнительная таблица характеристик
| Параметр | Foli 10 | Foli 20 | Foli 30V |
|---|---|---|---|
| Спектральный диапазон | 7800 - 350 см⁻¹ | 8000 - 350 см⁻¹ (расширяемый до 12800 - 4000 см⁻¹) | 6000 - 50 см⁻¹ (расширяемый до 12000 - 10 см⁻¹, включая ТГц) |
| Спектральное разрешение | 1 см⁻¹ | ≤0,4 см⁻¹ (опционально <0,25 см⁻¹) | 0,25 см⁻¹ |
| Отношение сигнал/шум | 40 000:1 | 40 000:1 | Высокое (благодаря вакуумной оптике) |
| Интерферометр | Неразъюстируемый (срок службы 10 лет) | Неразъюстируемый | Неразъюстируемый |
| Детектор (стандартный) | DLaTGS (комнатной температуры) | DLaTGS (комнатной температуры) | Широкополосный DLaTGS |
| Опциональные детекторы | – | LN MCT, TEC MCT, LN InSb, LN Ge, TEC InGaAs | InGaAs, MCT, Болометр и др. |
| Оптическая конструкция | Герметичный корпус с оптикой из ZnSe | Стандартная с поддержкой нескольких трактов | Полностью вакуумная (≤0,2 мбар) |
| Автоматическое переключение | – | Источников и детекторов | Оптической системы и детекторов |
| Внешние оптические тракты | – | Поддержка | UHV-камеры, криостаты, эмиссионные камеры и др. |
| Основное применение | Рутинный контроль качества, полевые условия | Научные исследования, разработка материалов | Фундаментальные исследования, прецизионный анализ |
Рекомендации по выбору модели
Выбор модели зависит от спектрального диапазона, требуемого разрешения, условий эксплуатации и бюджета лаборатории.
Выбирайте Foli 10, если:
-
• Вам нужен компактный и надёжный прибор для рутинного контроля качества
• Работа проводится в экстремальных условиях (производство, склад, полевые условия)
• Достаточно среднего ИК-диапазона (7800 - 350 см⁻¹)
• Важен быстрый анализ с минимальной пробоподготовкой
• Бюджет ограничен, но нужна высокая надёжность
Выбирайте Foli 20, если:
-
• Вы проводите научные исследования и разработку новых материалов
• Требуется расширенный диапазон (средний + ближний ИК)
• Необходимо высокое спектральное разрешение (≤0,4 см⁻¹)
• Планируется работа с различными типами образцов и аксессуарами
• Нужна модульность и возможность расширения функционала
Выбирайте Foli 30V, если:
-
• Вы занимаетесь фундаментальными исследованиями молекулярной спектроскопии
• Требуется максимальная чувствительность и точность
• Необходим расширенный диапазон до терагерцовой области (10 см⁻¹)
• Работа ведётся с наноструктурами, полимерами, катализаторами
• Критично исключение влияния атмосферных компонентов (вакуумная оптика)
• Планируется интеграция с внешними системами (UHV, криостаты и др.)
Выбирайте модификацию R, если:
-
• Вы анализируете твёрдые поверхности, порошки, минералы
• Важна минимальная пробоподготовка
• Образцы имеют неровную или матовую поверхность
Выбирайте модификацию G, если:
-
• Вы проводите анализ газовых смесей
• Требуется детектирование следовых количеств газов
• Необходимо высокое разрешение для разделения газовых полос
Часто задаваемые вопросы
Для рутинного контроля качества оптимальна модель Foli 10 – компактный и надёжный спектрометр среднего ИК-диапазона с разрешением 1 см⁻¹, герметичным корпусом и интуитивным управлением. Он идеален для производственных лабораторий, складских помещений и полевых условий.
Foli 30V оснащён полностью вакуумной оптической конструкцией (давление ≤0,2 мбар), что исключает влияние атмосферных компонентов (водяного пара и CO₂) на результаты измерений. Это обеспечивает высочайшую чувствительность, точность и воспроизводимость при анализе слабых сигналов и сложных молекулярных структур.
Модификации R (Reflectance) и G (Gas) – это специализированные версии спектрометров, оптимизированные под конкретные задачи. R-версии оснащены модулем диффузного отражения для анализа твёрдых поверхностей без пробоподготовки. G-версии комплектуются газовыми ячейками с большой длиной оптического пути для измерения спектров газов с высоким разрешением.
