Что такое биореактор и зачем он нужен
Биореактор – это аппарат, обеспечивающий контролируемую среду для стимулирования роста микроорганизмов или клеток.
Функция: Поддержание стабильных и оптимизированных условий культивирования.
Ключевые параметры контроля:
• pH
• Растворённый кислород (DO)
• Температура
• Перемешивание
• Подача питательных веществ
• Аэрация
• Пеногашение

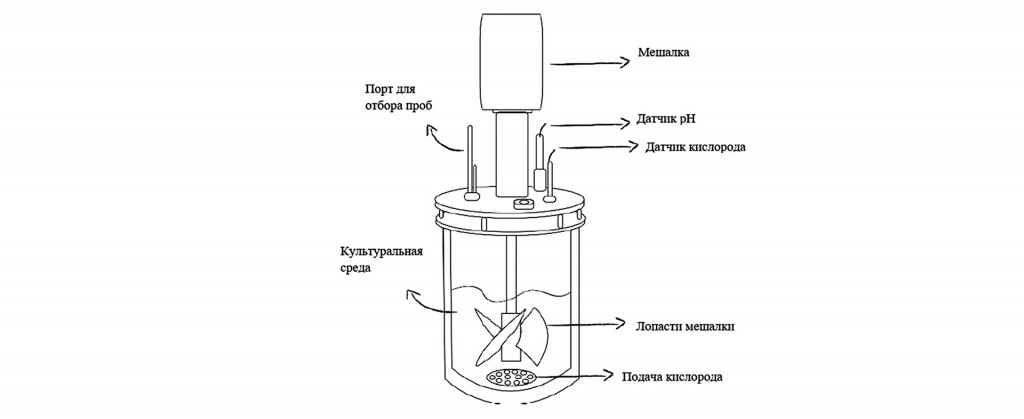

Строение биореактора: основные компоненты
Биореактор представляет собой сложную систему, состоящую из множества взаимосвязанных компонентов, каждый из которых выполняет свою функцию для обеспечения оптимальных условий культивирования.
Основные элементы конструкции:
• Порт для отбора проб – позволяет проводить отбор образцов культуральной среды для анализа без нарушения стерильности процесса;
• Мешалка – обеспечивает равномерное перемешивание культуральной среды, распределение питательных веществ и газов;
• Датчик pH – контролирует кислотность среды в реальном времени, что критично для поддержания оптимальных условий роста;
• Датчик кислорода – измеряет концентрацию растворённого кислорода (DO), необходимого для аэробных микроорганизмов;
• Культуральная среда – питательный раствор, содержащий все необходимые компоненты для роста клеток или микроорганизмов;
• Лопасти мешалки – рабочие органы мешалки, обеспечивающие эффективное перемешивание (турбинные, пропеллерные, якорные);
• Подача кислорода – система аэрации для подачи кислорода, воздуха или других газов в культуральную среду.
Компоненты системы: реакторы, насосы, управление
Современные биореакторные системы представляют собой комплекс взаимосвязанных модулей, обеспечивающих полную автоматизацию процесса культивирования.
Реакторы:
• Рабочий объём от 0,3 до 10 л (для лабораторных моделей)
• До 14 портов для датчиков (антивспениватель, pH, pO₂, redox и др.)
• Гибкая конфигурация под различные задачи
Высокопроизводительные насосы:
• Гибкая конфигурация: до 4 насосов для различных жидкостных задач
• Насос фиксированной скорости: стабильная подача при постоянном расходе
• Насос переменной скорости (опция): регулируемый поток для различных условий ферментации
Модульная подача газов:
• Поддержка до 4 газов (воздух, N₂, O₂, CO₂)
• Гибкие конфигурации и возможность лёгкого расширения
• Точный контроль газового состава среды
Эргономичный дизайн:
• Цветовая маркировка кабелей: простое различение силовых и сигнальных линий
• Скрытые разъёмы: предотвращают случайные повреждения/касания
• Влагозащищённые разъёмы и фронтальный USB: долговечность и удобство передачи данных
Интеллектуальная система управления:
• PLC Control: стабильная, надёжная и автоматизированная работа
• Touchscreen Interface: удобный интерфейс с мониторингом в реальном времени
• Upper Computer Connection: поддержка удалённого управления и загрузки данных
Линейка биореакторов BioVita
Линейка BioVita включает три основные категории биореакторов, охватывающих весь спектр задач – от лабораторных исследований до промышленного производства.
| Модель | BioVita G Lab | BioVita S Pilot | BioVita S Production |
|---|---|---|---|
| Тип | Лабораторный | Пилотный | Промышленный |
| Объём | 1 - 15 л | 20 - 200 л | 500 - 10 000 л |
| Материал реактора | Боросиликатное стекло + нержавеющая сталь (SS) | Основной корпус SUS316, рубашка SUS304 | Основной корпус SUS326, рубашка SUS304 |
| Тип перемешивания | Механическое / магнитное | Верхнеприводное механическое | Многоуровневое перемешивание механическое |
| Скорость перемешивания | 1 - 1200 об/мин | 1 - 1200 об/мин | 1 - 200 об/мин |
| Конфигурация датчиков | pH, DO, температура, пена | pH, DO, температура, пена, давление | pH, DO, температура, пена, давление |
| Система управления | Настольный контроллер / PLC | PLC + сенсорный экран | Интеграция PLC |
| Стерилизация | Внешний автоклав | SIP (стерилизация на месте паром) | SIP + CIP |
| Типовые применения | Исследования, образование | Масштабирование процесса, пилотная верификация | Промышленное производство |
| Ключевые преимущества | Интуитивное управление, экономичность | Мост для масштабирования | Надёжность и соответствие GMP |
BioVita G – Лабораторные биореакторы
Основные параметры:
• Объём: 1 - 15 л (опционально)
• Степень заполнения: 30 - 70%
• Подача газа: стандартно один вход, опционально несколько газовых линий (O₂ / CO₂ / N₂ / CH)
• Контроль газа: ротаметр (ручной) или массовый расходомер (автоматический)
• Стерилизация: внешняя стерилизация в автоклаве
• Базовые параметры контроля: температура, скорость вращения, pH, DO, пеногашение, подача питательных веществ
• Перистальтический насос: 4 шт. стандартно
• Тип перемешивания: верхнеприводное механическое (стандарт) или магнитное (опция)
• Диапазон скорости: 10 - 1200 об/мин
• Режимы процесса: периодический / полунепрерывный / непрерывный
• Опция фотобиореактора: доступна опционально
• Типичные применения: научные исследования, лабораторное обучение и подготовка
BioVita S Pilot – Пилотные биореакторы
Основные параметры:
• Общий объём: 20 - 200 л (опционально)
• Степень заполнения: 30 - 70%
• Подача газа: один вход, опционально многоканальная подача (O₂ / CO₂ / N₂ / CH₄)
• Контроль газа: ротаметр (ручной) или массовый расходомер (автоматический)
• Стерилизация: SIP-стерилизация (In Situ) с использованием парогенератора или инженерной системы
• Очистка: CIP-мойка (опционально)
• Базовые параметры контроля: температура, скорость вращения, pH, DO, пеногашение, подача питательных веществ
• Перистальтический насос: 4 шт. стандартно
• Тип перемешивания: верхнеприводное механическое (стандарт) или магнитное (опция)
• Стандарты: Non-GMP, GMP-compliant, FDA
• Применение: масштабирование процессов и валидация
BioVita S Production – Промышленные биореакторы
Основные параметры:
• Общий объём: 500 - 10 000 л и более (опционально)
• Масштаб: от лабораторного до промышленного уровня
• Степень заполнения: 30 - 70%
• Подача газа: один вход, опционально многоканальная подача (O₂ / CO₂ / N₂ / CH)
• Контроль газа: ротаметр (ручной) или массовый расходомер (автоматический)
• Стерилизация: SIP-стерилизация (In Situ) с использованием парогенератора или инженерной системы
• Очистка: CIP-мойка (опционально)
• Базовые параметры контроля: температура, скорость вращения, pH, DO, пеногашение, подача питательных веществ
• Перистальтический насос: 4 шт. стандартно
• Тип перемешивания: верхнеприводное механическое
• Стандарты: Non-GMP, GMP-compliant, FDA
• Применение: промышленное производство
Процесс культивирования: как это работает
Технологический цикл строго регламентирован и состоит из нескольких ключевых этапов, обеспечивающих максимальный выход целевого продукта.
Процесс начинается с загрузки стерильной питательной среды и инокуляции посевным материалом. Далее система автоматического управления поддерживает заданные параметры: температуру в диапазоне от 20 до 45 °C, pH от 4 до 9 единиц, концентрацию растворенного кислорода от 20 до 100% насыщения. Перемешивание обеспечивает равномерное распределение клеток, питательных веществ и кислорода по всему объему, предотвращая образование градиентов концентрации.
Рынки и области применения
Биореакторы находят широкое применение в различных отраслях промышленности, где требуется культивирование микроорганизмов или клеточных культур для получения целевых продуктов.
Фармацевтика и биотехнологии:
• Антибиотики
• Вакцины
• Белки
• Ферментные препараты
Пищевая промышленность и напитки:
• Пробиотики
• Дрожжи
• Йогурт
• Аминокислоты
Сельское хозяйство и экология:
• Биологические удобрения
• Биопестициды
Научно-исследовательские институты:
• Образовательные цели
• Научные исследования и разработка процессов
Фармацевтический пример:
• Производство инсулина – крупномасштабная микробная ферментация для получения терапевтических белков
• Производство вакцин – процессы культивирования клеток и ферментации для вакцин для человека и животных
Пищевой и пробиотический пример:
• Производство молочнокислых бактерий и дрожжей – промышленная ферментация для пробиотиков и функциональных штаммов
• Пищевые и нутрицевтические применения – использование в продуктах здорового питания, пищевых добавках и функциональных молочных продуктах
Сельское хозяйство и биоэнергетика:
• Ферментация биоудобрений – производство микробных удобрений для устойчивого сельского хозяйства
• Масла на основе водорослей и биодизель – культивирование биомассы водорослей для возобновляемой энергии
Типы и классификация биореакторов
Современная биотехнологическая промышленность использует различные типы биореакторов, классифицируемые по способу перемешивания, режиму работы и масштабу применения.
| Тип биореактора | Принцип работы | Преимущества |
|---|---|---|
| Механический (с мешалкой) | Перемешивание механической мешалкой различной конфигурации | Эффективный массообмен, широкий диапазон скоростей, работа с вязкими средами |
| Аэрлифтный | Циркуляция жидкости за счет продувки газа | Отсутствие механических частей в контакте со средой, низкий риск контаминации |
| Барботажный колонный | Барботирование воздуха через жидкость | Простая конструкция, низкие энергозатраты, равномерное распределение кислорода |
| Газо-вихревой | Перемешивание аэрирующим газовым вихрем | Интенсивный массообмен, отсутствие мертвых зон, высокая производительность |
По режиму культивирования:
• Периодическое культивирование (Batch) – постоянный объём, полная выгрузка после завершения процесса
• Полупериодическое культивирование (Fed-batch) – подача питательной среды, увеличение объёма от начального до конечного
• Непрерывное культивирование (Continuous) – постоянная подача среды и отбор продукта при постоянном объёме
Одноразовые биореакторы: инновации в биотехе
Одноразовые биореакторы представляют собой инновационное решение, состоящее из стационарной несущей конструкции и стерильного полимерного мешка. После завершения процесса мешок утилизируется.
Это исключает необходимость в процедурах мойки и стерилизации, снижает риск перекрестной контаминации и сокращает время подготовки к следующему циклу. Особой разновидностью являются волновые биореакторы (объемом до 200 л), где перемешивание осуществляется за счет качающейся платформы, что идеально подходит для чувствительных клеток млекопитающих.
| Критерий | Традиционные стальные | Одноразовые |
|---|---|---|
| Стерилизация | Требуется SIP перед каждым циклом | Поставляются предстерилизованными |
| Время подготовки | 4 - 8 часов на мойку и стерилизацию | 30 - 60 минут на установку мешка |
| Риск контаминации | Присутствует при нарушении процедур | Минимальный за счет закрытой системы |
| Капитальные затраты | Высокие | Средние |
| Эксплуатационные расходы | Средние (энергия, вода, моющие средства) | Высокие (стоимость одноразовых мешков) |
| Гибкость производства | Ограниченная | Высокая – быстрая переналадка |
Системы контроля, автоматизации, SIP и CIP
Современные биореакторы оснащаются развитыми системами автоматического управления на базе программируемых логических контроллеров (PLC) и SCADA-систем, позволяющих программировать рецепты и записывать все параметры в режиме реального времени.
Система автоматизации и управления:
• PLC-управление / Siemens S200/S1200
• Интуитивный интерфейс для регулировки параметров в реальном времени
• Автоматическая регистрация данных
• Безопасное хранение данных pH, DO, температуры, перемешивания
• Удалённый мониторинг / SCADA (опционально)
• Удалённый доступ для отслеживания процесса и устранения неисправностей
Система стерилизации на месте (SIP – Sterilization in Place) обеспечивает паровую обработку всех внутренних поверхностей при температуре 121 - 134 °C в течение 30 - 60 минут без разборки оборудования, что критично для поддержания асептических условий.
Система мойки на месте (CIP – Cleaning in Place) автоматически выполняет процедуры очистки с использованием моющих растворов, кислот и щелочей по заданному алгоритму, гарантируя воспроизводимость результатов.
Как выбрать биореактор для конкретных задач
При выборе необходимо учитывать тип культивируемых объектов, требуемый объем, режим работы, требования к стерильности и бюджет проекта.
• Для культивирования бактерий и дрожжей оптимальны механические биореакторы с турбиной Раштона, обеспечивающей интенсивное массоперенос.
• Клетки млекопитающих требуют щадящих условий, поэтому предпочтительны волновые биореакторы или системы с мешалкой морского типа.
• Малые биотехнологические компании часто выбирают одноразовые решения для снижения начальных инвестиций и ускорения вывода продукта на рынок.
• Крупные фармацевтические производства с устоявшимися процессами инвестируют в традиционные стальные биореакторы большого объема с полной автоматизацией и валидацией.
Часто задаваемые вопросы о биореакторах
Термины часто используются как синонимы. Традиционно ферментер применяется для культивирования бактерий и дрожжей (соотношение высоты к диаметру 3:1, турбина Раштона), а биореактор – для клеток млекопитающих (соотношение 1,5-2:1, щадящее перемешивание). В современной практике эти понятия взаимозаменяемы.
Для лабораторных исследований достаточно 1 - 10 литров. Пилотные испытания требуют 50 - 200 литров. Коммерческое производство биофармпрепаратов использует объемы от 500 до 20 000 литров в зависимости от титра продукта и масштаба.
Стерилизация SIP проводится перед каждым новым циклом культивирования (занимает 2 - 4 часа). Одноразовые биореакторы исключают эту необходимость, так как поставляются в предстерилизованном состоянии.
Они сокращают время подготовки, исключают риск перекрестной контаминации, снижают потребление воды и энергии, обеспечивают высокую гибкость производства. Идеальны для мультипродуктовых линий и клинических исследований.
Биореакторы для исследований и производства: надёжность, точность, масштабируемость
Правильно подобранный биореактор – основа воспроизводимости экспериментов и стабильности промышленного процесса. Контроль температуры, pH, DO, автоматизация дозирования и интеграция с системами управления исключают влияние человеческого фактора, снижают риски контаминации и гарантируют соответствие требованиям регуляторных органов.
Для консультации по подбору биореактора под тип культуры, объём, режим культивирования и требования к стандартам, а также расчёту итоговой стоимости оставьте заявку через форму на сайте или свяжитесь с нами любым удобным способом:
