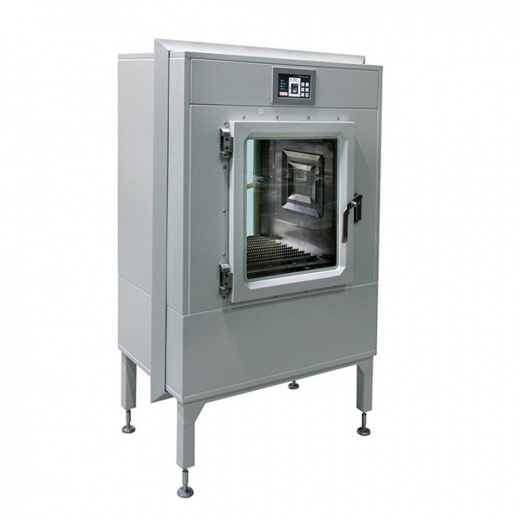

Окно передаточное активное с НЕРА фильтром Н14 Lamsystems

Окно передаточное активное Lamsystems с НЕРА-фильтром Н14 для чистых помещений

Окно передаточное активное Lamsystems с интегрированным НЕРА-фильтром класса Н14 – специализированное оборудование для безопасной передачи материалов между помещениями с различными классами чистоты воздуха по ГОСТ Р ИСО 14644-1-2017. Конструкция из нержавеющей стали AISI 304 с порошковым покрытием, системой рециркуляции воздуха и ультрафиолетового обеззараживания обеспечивает герметичность рабочей камеры, предотвращает перекрёстное загрязнение воздушных сред и соответствует требованиям надлежащей производственной практики в фармацевтических, биотехнологических и медицинских лабораториях.

Технические характеристики

• Размер корпуса (Ш × Г × В), мм, не более: 980 × 573 × 1290
• Высота подставки, мм: 255
• Регулируемый вылет опоры, мм: 100 – 132
• Размеры рабочей камеры (Ш × Г × В), мм, не более: 557 × 554 × 655
• Габаритные размеры рабочего проёма (Ш × В), мм: 500 × 600
• Класс установленного НЕРА-фильтра по ГОСТ Р ЕН 1822-1: Н14
• Производительность по чистому воздуху, подаваемому в камеру, м³/ч: ≈ 200
• Время восстановления класса чистоты в рабочей камере до 5 ИСО по ГОСТ Р ИСО 14644-1-2017, мин, не более: 1
• Максимальное время УФ-облучения рабочей камеры, ч:мин:с: 23:59:59
• Минимальное время УФ-облучения рабочей камеры, с: 10
• Мощность лампы УФ-облучения, Вт: 8
• Срок службы лампы УФ-облучения, ч: 8000
• Тип подключаемой электрической сети: L+N+PE
• Частота, Гц: 50
• Номинальное напряжение, В: 220 ± 10%
• Максимальная потребляемая мощность, Вт: 130
• Масса передаточного окна, кг, не более: 163

Принцип работы и конструктивные особенности

Оборудование реализует принцип стопроцентной рециркуляции воздуха внутри герметичного корпуса: воздушные массы не затягиваются извне и не выбрасываются наружу, что исключает взаимное перемешивание потоков между смежными помещениями. После помещения продукта в рабочую камеру происходит автоматическая продувка воздухом, очищенным через НЕРА-фильтр класса Н14, что обеспечивает удаление частиц с поверхности предметов и восстановление высокой чистоты воздушной среды за время не более одной минуты. Система блокировки электромеханических замков предотвращает одновременное открытие обеих дверей, гарантируя отсутствие прямого контакта воздушных сред.

Материалы исполнения и элементы конструкции

Герметичный наружный кожух толщиной 1,5 миллиметра и внутренняя рабочая камера изготовлены из коррозионностойкой нержавеющей стали марки AISI 304 с порошковым покрытием. Двери оснащены электромеханическими замками и стеклом по технологии «триплекс», устойчивым к воздействию ультрафиолетового излучения и регулярной обработке дезинфицирующими растворами. Защитная крышка-турбулизатор НЕРА-фильтра из нержавеющей стали обеспечивает равномерное распределение воздушного потока. Рамочная подставка с винтовыми опорами и декоративными пыльниками упрощает монтаж и позволяет регулировать высоту установки в диапазоне от 100 до 132 миллиметров. Встроенный светодиодный светильник обеспечивает визуальный контроль процесса передачи материалов.

Система очистки воздуха и ультрафиолетового обеззараживания

Рабочая камера оснащена НЕРА-фильтром класса Н14 по ГОСТ Р ЕН 1822-1, обеспечивающим эффективность задержания частиц размером до 0,3 микрометра на уровне 99,995 %. Две ультрафиолетовые лампы мощностью 8 Вт каждая, расположенные в верхней и нижней зонах камеры, позволяют задавать время облучения в диапазоне от 10 секунд до 23 часов 59 минут 59 секунд. Срок службы ламп составляет 8000 часов, что обеспечивает продолжительную эксплуатацию без частой замены источников излучения. Микропроцессорная система управления с сенсорным пультом и датчиками параметров воздушных потоков контролирует эффективность фильтрации и документально фиксирует циклы обработки.

Параметры установки и монтажа

Оборудование может быть интегрировано в перегородку, изготовленную практически из любого материала. При установке в капитальные стены (кирпичные, бетонные) без рамочной подставки максимальная толщина перегородки не должна превышать 500 миллиметров. Для лёгких конструкций из гипсокартона или металла предельная толщина стены составляет 380 миллиметров с обязательным сохранением рамочной подставки для обеспечения устойчивости оборудования на протяжении всего срока эксплуатации. Место установки должно быть оборудовано источником электропитания с параметрами 220 В ± 10%, 50 Гц, тип подключения L+N+PE.

Области применения и соответствие нормативным требованиям

Оборудование востребовано в фармацевтических производствах для передачи компонентов между зонами с различными классами чистоты, в биотехнологических лабораториях для работы с культуральными средами, в медицинских учреждениях для обеспечения асептических условий при транспортировке материалов и в исследовательских центрах для соблюдения требований надлежащей лабораторной практики. При использовании в аккредитованных лабораториях рекомендуется включать процедуры валидации параметров фильтрации, герметичности камеры и эффективности ультрафиолетового облучения в программу внутреннего контроля качества в соответствии с требованиями ГОСТ Р ИСО 15189, ГОСТ Р ИСО 14644-1-2017 и методическими рекомендациями по обеспечению прослеживаемости результатов измерений.

Преимущества для лабораторной и производственной практики

Использование активного передаточного окна с НЕРА-фильтрацией и УФ-облучением позволяет стандартизировать протоколы передачи материалов, снизить риск контаминации образцов и исключить влияние человеческого фактора на критических этапах работы в контролируемых условиях. Принцип рециркуляции воздуха обеспечивает энергоэффективность и независимость от внешних систем вентиляции. Микропроцессорное управление с сенсорным интерфейсом упрощает настройку параметров очистки и обеззараживания, а автоматическое документирование циклов обработки облегчает прохождение аудитов качества. Надёжная конструкция из нержавеющей стали и минимальные требования к обслуживанию гарантируют продолжительный срок службы оборудования в условиях ежедневной интенсивной эксплуатации.

Окно передаточное активное Lamsystems с НЕРА-фильтром Н14 – технологичное и надёжное решение для обеспечения асептических условий передачи материалов в современных лабораториях и чистых помещениях.
