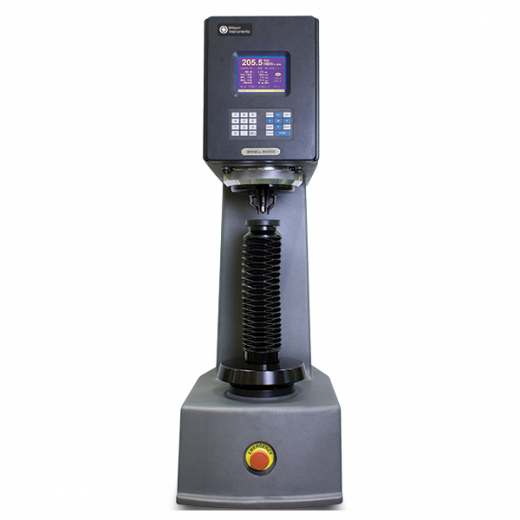

Твердомер Buehler Wilson ВН3000

Твердомер Buehler Wilson BH3000 классической серии – это надёжное промышленное решение для определения твёрдости металлических материалов по методу Бринелля в широком диапазоне нагрузок от 187,5 до 3000 кгс. Прибор разработан специально для работы в неблагоприятных условиях внешней среды на производствах, где требуется высокая точность измерений и устойчивость к механическим воздействиям. Жёсткая конструкция и электронная система приложения нагрузки с помощью тензометрической ячейки обеспечивают безопасность работы и исключительную точность испытаний. Твердомер востребован в металлургии, машиностроении, литейном производстве и лабораториях контроля качества для испытания отливок, поковок и других крупногабаритных изделий.

Конструкция и система нагружения

Промышленный дизайн твердомера обеспечивает надёжную эксплуатацию в цеховых условиях. Ключевым элементом системы нагружения является встроенный тензометрический датчик, осуществляющий непрерывный контроль приложения нагрузки в режиме реального времени. Электронное управление нагрузкой гарантирует высокую точность и воспроизводимость результатов испытаний. Механическая защита в виде защитного кожуха предохраняет индентор от повреждений при установке и снятии образцов. Рабочее пространство по вертикали составляет 280 мм, а глубина от центральной линии – 130 мм, что позволяет испытывать крупногабаритные детали и заготовки. Масса прибора 250 кг обеспечивает необходимую устойчивость и жёсткость конструкции при высоких нагрузках.

Испытательные нагрузки и шкалы Бринелля

Твердомер поддерживает широкий диапазон испытательных нагрузок: 187,5, 250, 500, 750, 1000, 1500 и 3000 кгс, что позволяет проводить испытания различных материалов – от мягких сплавов до закалённых сталей. Прибор работает со всеми основными шкалами Бринелля: HBW 10/3000, HBW 10/1500, HBW 10/1000, HBW 10/500, HBW 10/250, HBW 10/100, HBW 5/750, HBW 5/250, HBW 2,5/187,5. Время выдержки под нагрузкой регулируется в диапазоне от 2 до 99 секунд, что соответствует требованиям различных стандартов испытаний. В качестве инденторов используются шарики Бринелля диаметром 1, 2,5, 5 и 10 мм (опционально).

Оптическая система и измерение отпечатков

Измерение диаметра отпечатка производится с помощью стандартного переносного оптического микроскопа или автоматической системы измерения. Доступны три варианта оптических микроскопов: увеличение 20× с разрешением 50,0 мкм и диапазоном измерений 7 мм; увеличение 40× с разрешением 12,5 мкм и диапазоном измерений 4 мм; увеличение 60× с разрешением 12,5 мкм и диапазоном измерений 2 мм. Для автоматизации процесса измерений предлагается система KingScan IV, которая значительно ускоряет работу оператора и исключает субъективные ошибки при считывании результатов.

Система управления и калькулятор твёрдости

Управление твердомером осуществляется с удобного пользовательского интерфейса. На большой жидкокристаллической панели одновременно отображаются параметры испытания, значения твёрдости по Бринеллю, статистические данные и результаты перевода в другие стандарты. Встроенный калькулятор автоматически рассчитывает числа твёрдости после ввода длины диагоналей отпечатка, а также вычисляет статистические параметры и выполняет перевод результатов в другие шкалы твёрдости: Бринелль, Роквелл, Супер-Роквелл и временное сопротивление (предел прочности). На дисплее также отображаются испытательная нагрузка, время выдержки, диаметр шарика и пределы годного для контроля соответствия изделий техническим требованиям. Разрешение измерения составляет 0,1 HB для значений HB < 100 и 1,0 HB для других значений.

Соответствие стандартам и вывод данных

Твердомер полностью соответствует международным стандартам ISO 6506, ASTM E10 и JIS, что позволяет использовать его для сертификационных испытаний и экспортного контроля качества. Для интеграции в системы управления качеством и автоматизации документооборота предусмотрен порт RS-232 для вывода данных на компьютер или в локальную сеть. Требования к поверхности образцов – зачищенная поверхность с шероховатостью Ra < 21,6 мкм. Предусмотрена коррекция результатов при испытании цилиндрических поверхностей диаметром ≥ 3 мм.

Технические характеристики

• Производитель: Buehler Wilson (США/Германия);
• Тип: твердомер Бринелля;
• Модель: BH3000;
• Шкалы измерения: Brinell (HBW);
• Диапазон нагрузок: 187,5–3000 кгс;
• Испытательные нагрузки: 187,5, 250, 500, 750, 1000, 1500, 3000 кгс;
• Шкалы Бринелля: HBW 10/3000, HBW 10/1500, HBW 10/1000, HBW 10/500, HBW 10/250, HBW 10/100, HBW 5/750, HBW 5/250, HBW 2,5/187,5;
• Индентеры: шарики 1, 2,5, 5, 10 мм (опционально);
• Время выдержки: 2–99 сек;
• Контроль нагрузки: автоматический, тензометрическая ячейка;
• Разрешение: 0,1 HB (HB < 100) / 1,0 HB (другие значения);
• Перевод шкал: Бринелль, Роквелл, Супер-Роквелл, временное сопротивление;
• Встроенный калькулятор: расчёт твёрдости, статистика, перевод шкал;
• Дисплей: ЖК-панель;
• Вывод данных: RS-232;
• Рабочее пространство (вертикаль): 280 мм;
• Глубина рабочего пространства: 130 мм;
• Требования к поверхности: Ra < 21,6 мкм;
• Коррекция цилиндрических поверхностей: диаметр ≥ 3 мм;
• Соответствие стандартам: ISO 6506, ASTM E10, JIS;
• Габаритные размеры (Ш × Г × В): 265 × 608 × 1000 мм;
• Масса: 250 кг;
• Электропитание: 220 В / 50 Гц.

Комплект поставки

• Твердомер Buehler Wilson BH3000 – 1 шт.;
• Документация и руководство по эксплуатации;
• Опционально: индентеры Бринелля (шарики 1, 2,5, 5, 10 мм), измерительные микроскопы 20×/40×/60×, автоматическая система KingScan IV, коммуникационное ПО.

Области применения

• Испытание отливок и поковок в металлургии;
• Контроль качества сварных швов и термически обработанных деталей;
• Входной контроль металлических материалов и полуфабрикатов;
• Сертификационные испытания по ISO 6506 и ASTM E10;
• Исследования в области металловедения и материаловедения;
• Контроль твёрдости крупногабаритных изделий в машиностроении;
• Лаборатории технического контроля промышленных предприятий.
