Компактный промышленный газовый хроматограф «Хроматэк Кристалл 7000» (трансмиттер) в моноблочном исполнении для непрерывного онлайн-анализа газовых смесей. Взрывозащита 1ExdIICT4, IP65, энергопотребление всего 30 Вт.

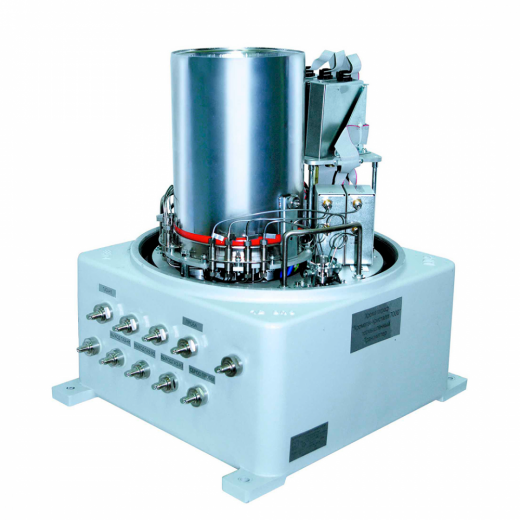

Промышленный газовый хроматограф Хроматэк Кристалл 7000 (трансмиттер) – компактное решение для непрерывного онлайн-анализа

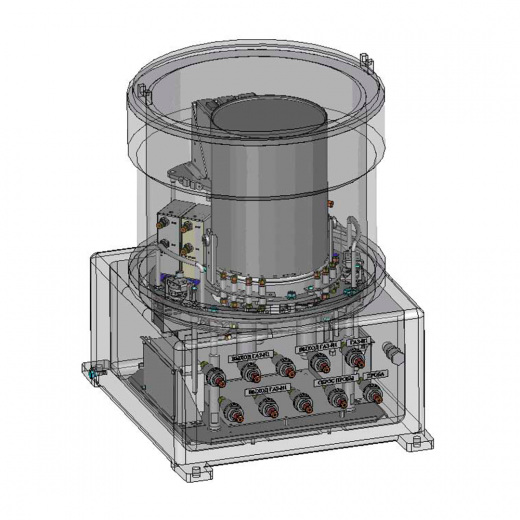

Специализированный малогабаритный промышленный хроматограф «Хроматэк-Кристалл 7000» (трансмиттер) предназначен для определения компонентного состава газовых смесей прямо в производственных потоках химических технологий. Прибор активно применяется в системах автоматического контроля и регулирования технологических процессов на нефтеперерабатывающих, нефтехимических, газоперерабатывающих и других промышленных предприятиях. Аналитический модуль хроматографа конструктивно выполнен в виде моноблока, что обеспечивает непревзойденную компактность, низкое энергопотребление и удобство интеграции в существующие АСУ ТП.
Назначение и область применения
| Нефтепереработка и нефтехимия | Непрерывный онлайн-контроль состава газовых потоков, автоматическое управление технологическими процессами. |
|---|---|
| Газопереработка | Анализ природного и попутного нефтяного газа, мониторинг качества на объектах транспорта и подземного хранения. |
| Химический синтез | Контроль компонентного состава в реакционных газовых смесях и системах рециркуляции. |
| Экологический мониторинг | Автоматизированный контроль выбросов и анализ газовых сред на промышленных площадках. |
Прибор имеет маркировку взрывозащиты 1ExdIICT4 и степень защиты оболочки IP65, что позволяет эксплуатировать его во взрывоопасных зонах. Хроматограф соответствует строгим требованиям метрологического контроля и может быть внесен в Госреестр средств измерений РФ, гарантируя легитимность данных при проверках.
Ключевые технические характеристики
| Взрывозащита и защита среды | 1ExdIICT4, IP65. |
|---|---|
| Измеряемый объект | Газ или жидкость. |
| Детекторы | Максимально три (например, по теплопроводности — ДТП). Предел обнаружения ДТП: 3·10⁻⁹ г/мл. |
| Температура термостата колонок | До 200 °C. |
| Расход газа-носителя | 20 мл/мин (для трёх детекторов с микронасадочными колонками). |
| Тип и давление газа-носителя | Азот, аргон, гелий (в зависимости от конфигурации); давление до 6 атм. |
| Электропитание и мощность | 220 В, 50 Гц. Потребляемая мощность: не более 100 Вт в режиме разогрева, не более 30 Вт в установившемся режиме. |
| Условия эксплуатации | Температура окружающей среды от +5 до +50 °C без конденсации влаги (группа B4 ГОСТ 12997). |
| Аналитический блок (моноблок) | Вес: 50 кг; Габариты (Ш×Г×В): 430×370×480 мм. |
| Блок подготовки пробы | Вес: 35 кг; Габариты (Ш×Г×В): 570×240×930 мм. |
Данная версия оптимизирована для установки в аналитические шкафы или непосредственно на технологической площадке. В базовой конфигурации трансмиттера предусмотрено до 3-х детекторов (преимущественно ДТП) и до 3-х электроуправляемых кранов. Для сложных многокомпонентных задач с требованием ПИД/ПФД детекторов рекомендуется рассмотреть полноразмерную версию «Хроматэк Кристалл 7000».
Преимущества моноблочной конструкции
| Компактность и гибкость | Малые габариты аналитического модуля позволяют осуществлять монтаж хроматографа непосредственно в аналитическом шкафу и устанавливать его максимально близко к точке отбора пробы, минимизируя длину линий. |
|---|---|
| Экономия ресурсов | Электронное регулирование расхода газа-носителя помогает существенно сократить его потребление (всего 20 мл/мин для трёх детекторов с микронасадочными колонками). |
| Низкое энергопотребление | Потребление не более 100 Вт в режиме разогрева и всего 30 Вт в установившемся рабочем режиме, что критически важно для автономных или удаленных постов. |
| Удобство обслуживания | Модульная конструкция упрощает сервис, сокращает время и затраты на техническое обслуживание, а также замену расходных материалов. |
Система пробоподготовки
Блок подготовки пробы (35 кг, 570×240×930 мм) может размещаться на открытой панели, в необогреваемом или обогреваемом герметичном шкафу. В зависимости от аналитической задачи он обеспечивает подготовку газового или жидкого образца, а также выделение и ввод паровой фазы. Система включает электроуправляемые клапаны во взрывонепроницаемой оболочке, фильтры от механических частиц и влаги, вентили, регуляторы давления, измерители расхода и электрообогрев подводящих линий.
Сервисное сопровождение и подбор конфигурации
Компания «ПрофЛаб» специализируется на оснащении промышленных газовых хроматографами. Выполняем полный цикл работ: технический аудит методик, подбор оптимальной конфигурации аналитического модуля и блока пробоподготовки, пусконаладку, обучение персонала и валидацию методик в соответствии с ГОСТ и отраслевыми стандартами на объектах по всей России.
Часто задаваемые вопросы
Этот хроматограф создан для определения компонентного состава газовых смесей прямо в производственных потоках. Он применяется в системах автоматического контроля и регулирования технологических процессов на нефтеперерабатывающих, нефтехимических, газоперерабатывающих и других предприятиях.
Ключевая фишка — аналитический модуль выполнен в виде моноблока. Благодаря такой конструкции решение обладает компактностью (монтаж в шкафу), гибкостью размещения (ближе к точке отбора пробы), экономией газа-носителя за счёт электронной регулировки, низким энергопотреблением (до 30 Вт) и удобством модульного обслуживания.
Прибор имеет взрывозащиту 1ExdIICT4 и степень защиты IP65. Он рассчитан на работу при температуре окружающей среды от +5 до +50 °C без конденсации влаги (группа B4 по ГОСТ 12997), что делает его идеальным для суровых промышленных условий.
В данной компактной конфигурации предусмотрено размещение максимально трёх детекторов, чаще всего используются детекторы по теплопроводности (ДТП) с пределом обнаружения 3·10⁻⁹ г/мл, что обеспечивает высокую чувствительность при анализе микропримесей.
Промышленный газовый хроматограф Хроматэк Кристалл 7000 (трансмиттер) – это оптимальный выбор для предприятий, которым требуется надежный, компактный и энергоэффективный прибор для непрерывного онлайн-анализа непосредственно на технологической линии. Доверьте подбор конфигурации и пусконаладку экспертам «ПрофЛаб»: мы обеспечим полную интеграцию хроматографа в вашу АСУ ТП и гарантируем его бесперебойную работу.
