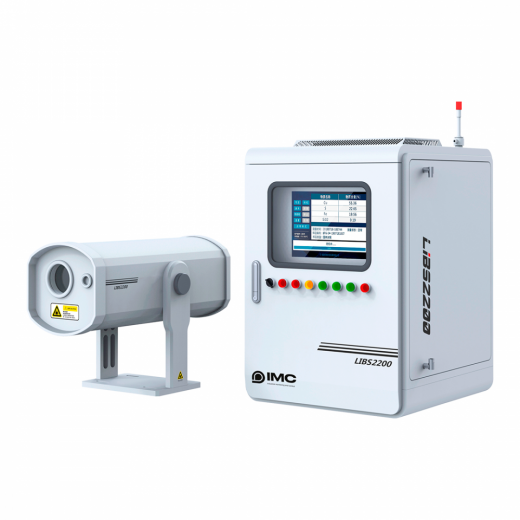

Эмиссионный спектрометр с лазерным возбуждением спектра IMC LIBS2200Y
Эмиссионный спектрометр IMC LIBS2200Y – это специализированная аналитическая система для экспресс-анализа элементного состава расплавов черных и цветных металлов и шлаков на основе лазерно-искровой эмиссионной спектрометрии (LIBS). Комплекс предназначен для определения химического состава металла прямо в процессе плавки или обработки, обеспечивая оперативное управление технологическим процессом без задержек на традиционный лабораторный контроль.
Система требует обеспечения стабильного расстояния от источника до зоны анализа (1 – 4 м) и бесперебойной подачи сжатого воздуха (>0,5 МПа) для защиты оптики от брызг металла и охлаждения. Для точных измерений необходима периодическая калибровка по аттестованным образцам (in situ).
Принцип работы технологии LIBS
Метод основан на облучении поверхности образца лазерным импульсом высокой энергии, который мгновенно испаряет микроучасток материала и возбуждает плазменный разряд. Излучение плазмы с помощью линз и оптоволокна фокусируется на входной щели полихроматора, где происходит дисперсия излучения по спектральным линиям элементов. Регистрация интенсивностей осуществляется высокочувствительными CCD-детекторами. После аналого-цифрового преобразования данные передаются на пульт управления, где оператор видит концентрацию элементов в процентах и может осуществлять оперативное управление процессами плавки.
Для кого подходит IMC LIBS2200Y
Система оптимизирована для отраслей, где критически важны скорость, безопасность и возможность анализа высокотемпературных сред в режиме реального времени:
Металлургия. Онлайн-контроль состава расплавов черных и цветных металлов и шлаков, оптимизация шихтовки и энергоемкости плавки.
Геология и горное дело. Экспресс-анализ образцов пород и руд.
Криминалистика и фармацевтика. Бесконтактная идентификация элементного состава без разрушения основного массива образца.
Пищевая промышленность. Контроль качества и безопасности сырья.
В настоящее время это единственная технология, которая позволяет осуществлять определение состава расплавов металла и шлаков в режиме онлайн, исключая задержки, связанные с традиционным отбором проб и лабораторным анализом.
Ключевые технические характеристики
Принцип действия. Эмиссионная спектроскопия с лазерным возбуждением спектра (LIBS).
Диапазон измерения. 0,01 – 99 %.
Предел обнаружения. Менее 0,01 % (в зависимости от элемента в материале).
Время измерения. От 100 сек.
Относительное стандартное отклонение (ОСКО). 2 – 10 % (зависит от предела обнаружения, времени измерения и расстояния от источника).
Управление. Местное или удаленное (интеграция с АСУ ТП).
Параметры установки и требования
Ключевое преимущество системы – возможность гибко настраивать ее под конкретные задачи. В зависимости от заказа в состав могут входить:
| Анализируемые образцы | Расплав металла или шлака |
|---|---|
| Рабочее расстояние | 1 – 4 м (в зависимости от требуемого предела обнаружения) |
| Габариты спектрометра | 68 × 74 × 120 см, вес 150 кг |
| Габариты блока лазера | 42 × 77 × 57 см, вес 59 кг |
| Электропитание | 220 В ± 10%, 50 – 60 Гц, мощность 1500 Вт |
| Дополнительные условия | Сжатый воздух (>0,5 МПа, расход 0,03 м³/мин) |
Преимущества модели
Внедрение IMC LIBS2200Y позволяет металлургическим предприятиям снизить себестоимость, оптимизировать производственные затраты и повысить качество выпускаемой продукции за счет следующих факторов:
Полное отсутствие пробоотбора и пробоподготовки. Анализ происходит непосредственно в расплаве.
Одновременный анализ нескольких элементов. Работа в режиме реального времени для оперативного управления процессом плавки.
Радиационная безопасность. Не требуется источник радиоактивного или мощного рентгеновского излучения, что упрощает эксплуатацию и согласование.
Гибкость калибровки. Система калибруется по образцам с установленными значениями концентраций непосредственно при запуске (in situ).
Вариабельность точности. ОСКО (2 – 10 %) может варьироваться в зависимости от состояния поверхности расплава и расстояния от источника.
Требования к инфраструктуре. Требуется стабильная подача сжатого воздуха для продувки оптического тракта и защиты от брызг металла и пыли.
Время измерения. Для достижения паспортных пределов обнаружения требуется время измерения от 100 секунд на одну точку.
Сравнение с традиционными методами анализа
Для обоснования внедрения системы онлайн-контроля приведено сравнение ключевых параметров с классическими подходами:
| Параметр | IMC LIBS2200Y (LIBS) | Традиционный лабораторный анализ (Искровой ОЭС) | РФА-анализаторы |
|---|---|---|---|
| Пробоподготовка | Не требуется (анализ расплава) | Обязательна (отбор, охлаждение, зачистка пробы) | Часто требуется |
| Скорость получения данных | Реальное время (онлайн) | Часы (с учетом логистики проб) | Несколько минут |
| Радиационная безопасность | Высокая (лазер) | Зависит от метода | Требует лицензирования и защиты |
| Влияние на процесс плавки | Мгновенная корректировка шихты | Значительное запаздывание | Запаздывание данных |
Как выбрать конфигурацию и внедрить систему
Определение аналитической задачи
Определите, какие именно элементы и в каком диапазоне концентраций (0,01 – 99%) необходимо контролировать в расплаве или шлаке. Оцените температурный режим и условия доступа к зоне анализа.
Интеграция с АСУ ТП печи
Система поддерживает как местное, так и удаленное управление. Заранее определите протоколы передачи данных для интеграции спектрометра в общую систему автоматизированного управления технологическим процессом плавки.
Подготовка инфраструктуры
Обеспечьте наличие электросети 220 В (1500 Вт) и магистрали сжатого воздуха (>0,5 МПа). Спланируйте место установки с учетом рабочего расстояния от источника до расплава (1 – 4 м).
Сравнение решений и подбор конфигурации
Для подготовки точного коммерческого предложения укажите тип анализируемого расплава и требуемую скорость отклика системы. Специалисты компании ПрофЛаб подберут оптимальную конфигурацию и рассчитают окупаемость внедрения онлайн-анализа.
IMC LIBS2200Y
Специализированная система для бесконтактного экспресс-анализа расплавов черных и цветных металлов и шлаков прямо в процессе плавки.
Подробнее о моделиЛабораторные искровые ОЭС
Обеспечивают высочайшую точность для твердых проб, но требуют длительного цикла отбора, охлаждения и механической обработки образца.
Смотреть в каталогеАттестация лабораторного оборудования
Проведение аттестационных испытаний и оформление документации для подтверждения статуса аналитических систем в аккредитованных лабораториях.
Узнать подробнееЧасто задаваемые вопросы
Модель IMC LIBS2200Y специально разработана для экспресс-анализа элементного состава расплавов черных и цветных металлов, а также шлаков прямо в процессе плавки, без необходимости отбора и подготовки проб.
Это единственная технология, позволяющая проводить определение состава расплавов металла и шлаков в режиме онлайн. Она исключает задержки, связанные с традиционным отбором проб, их охлаждением и лабораторным анализом, позволяя оператору мгновенно корректировать процесс плавки.
Нет, оборудование использует лазерный луч для испарения микроучастка материала и возбуждения плазмы. Это делает его безопасным в эксплуатации и избавляет от необходимости получения специальных разрешений на работу с радиоактивными или мощными рентгеновскими источниками.
