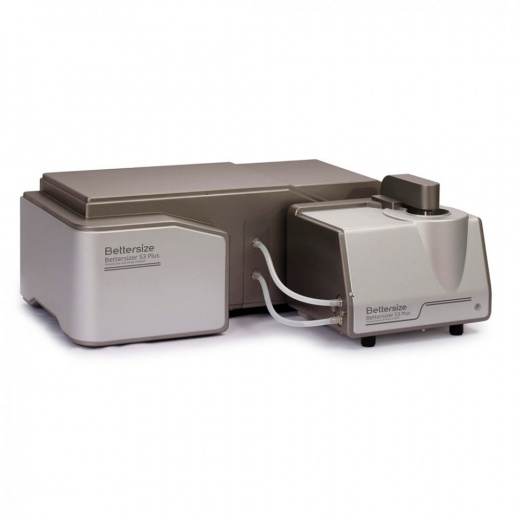

Анализатор размера и формы частиц Bettersizer S3 PLUS

Анализатор размера и формы частиц Bettersizer S3 PLUS

Назначение и принцип работы

Анализатор размеров и формы частиц Bettersizer S3 Plus представляет собой интегрированную систему, сочетающую лазерный анализатор размера частиц и автоматизированную систему фиксации и обработки изображений. Прибор обеспечивает одновременное измерение размера частиц в диапазоне от 0,01 до 3500 мкм методом лазерной дифракции и определение формы частиц в диапазоне от 2 до 3500 мкм методом анализа изображений. Уникальная особенность системы — автоматическое определение коэффициента преломления (RI) частиц перед началом измерения, что повышает точность анализа для материалов с неизвестными оптическими характеристиками.

Технологические особенности

Bettersizer S3 Plus использует комбинированный подход: теорию Ми и Фраунгофера для лазерной дифракции и цифровую обработку изображений для анализа формы. Уникальная оптическая система с двойной фокусировкой и наклоном угла падения минимизирует ошибки двухлучевой системы, обеспечивая угол детектирования от 0,02 до 165°. Система оснащена зелёным лазером (532 нм, 5 мВт) и параллельным гомогенизированным источником белого света для микроскопической съёмки. Массив из 96 детекторов с автоматической интеллектуальной юстировкой гарантирует высокую чувствительность и разрешение измерений.

Система диспергирования и пробоподготовки

Стандартная конфигурация включает систему мокрого диспергирования с ультразвуковым гомогенизатором мощностью 50 Вт и частотой 38 кГц, оснащённым защитой от сухого хода. Встроенный центробежный насос обеспечивает циркуляцию диспергирующей среды с производительностью 500–2500 мл/мин, автоматический забор и сброс жидкости. Объём измерительной кюветы составляет 600 мл. Опционально доступна работа с органическими растворителями для анализа гидрофобных материалов. Система поддерживает анализ суспензий, эмульсий и сухих порошков.

Технические характеристики

Диапазон измерения: размер частиц 0,01–3500 мкм, форма частиц 2–3500 мкм
Точность и воспроизводимость: ≤0,5%
Скорость сканирования: 3 кГц, время типичного измерения менее 10 секунд
Показатель преломления: от 1,4 до 3,6, определяется автоматически
Параметры формы частиц: округлость, соотношение длины к диаметру, эквивалентные размеры частиц
Оптическая система: фокусное расстояние 223 мм (лазерная дифракция), 110 мм (камера микроскопа)
Электропитание: 220 В, 180 Вт, класс лазерной безопасности 1
Габаритные размеры: 820 × 610 × 290 мм (Д×Ш×В)
Масса: 48 кг

Преимущества и особенности эксплуатации

Полная автоматизация измерительного цикла – от диспергирования до расчёта результатов – минимизирует влияние человеческого фактора и снижает нагрузку на оператора. Результаты измерения размера и формы частиц отображаются на дисплее в реальном времени, что позволяет оперативно контролировать процесс и вносить корректировки при необходимости. Возможность корреляции данных о распределении размеров с параметрами формы частиц предоставляет комплексную информацию для оптимизации технологических процессов в фармацевтике, химической промышленности и материаловедении.

Нормативное соответствие и валидация

Анализатор соответствует международным и национальным стандартам: ISO 13320 (лазерная дифракция), ASTM C1070, ASTM D4464, 21 CFR Part 11, а также российским ГОСТ Р ИСО 17190-11-2019, ГОСТ 34445-2018, ГОСТ Р 57923-2017, ПНСТ 35-2015, ГОСТ ISO/TS 10993-19-2011, ГОСТ Р 8.777-2011, ГОСТ Р 8.712-2010. По запросу заказчика предоставляется валидационный пакет IQ/OQ для подтверждения соответствия требованиям фармацевтических и медицинских регуляторных органов.
