Назначение и типы лабораторий
Лаборатории создаются для решения различных задач: обеспечения собственных потребностей производства, получения прибыли через коммерческие испытания или в ведомственных целях.
Лаборатории могут создаваться для решения различных задач: обеспечения собственных потребностей производства (входной контроль сырья, технологический контроль, аттестация готовой продукции) либо получения прибыли, испытательная лаборатория (ИЛ) для проведения испытаний продукции на коммерческой основе, в том числе пищевых продуктов, с целью последующей их сертификации. Кроме этого, лаборатории могут создаваться в ведомственных целях – лаборатории санэпиднадзора, криминалистические, таможенные и т.п.
Экономическая целесообразность создания лаборатории
Решая вопрос о создании новой лаборатории, прежде всего необходимо оценить экономическую целесообразность этого шага. Очень часто в городе или регионе уже функционируют аккредитованные лаборатории, имеющие современное оборудование и специалистов, способные решать ваши задачи на коммерческой основе. Как правило, создание собственной лаборатории диктуется соображениями оперативности проведения анализа либо ведомственными интересами.
Определение профиля испытательной лаборатории
Профиль ИЛ – номенклатура объектов испытаний, определяется потребностью производства либо конъюнктурой рынка аналитических услуг. На основании анализа нормативной документации на продукцию и методы испытаний составляется перечень определяемых показателей, средств измерений, испытательного оборудования, вспомогательного оборудования и привлекаемых сторонних организаций, проводится оценка численности персонала, потребности в лабораторных площадях, стоимости работ по строительству (реконструкции) и оснащению ИЛ.
Нормативная база при создании лаборатории
Создание ИЛ должно проводиться в соответствии с действующими строительными нормами и правилами, нормами пожарной безопасности, нормативными документами по охране труда и технике безопасности.
Создание ИЛ должно проводиться в соответствии с действующими строительными нормами и правилами, нормами пожарной безопасности, нормативными документами по охране труда и технике безопасности, правилами устройства электроустановок и технической эксплуатации электроустановок потребителей, правилами работы со сжатыми и сжиженными газами, нормативными документами по охране окружающей среды и др.
Проектирование и строительство лаборатории
Независимо от того, будет ли строиться новое здание ИЛ или будет проводиться реконструкция имеющихся помещений, в том числе на арендованных площадях, необходимо составлять техническое задание на её проектирование (реконструкцию), подбирать проектную организацию и подрядчика для выполнения работ. Содержание данной статьи адресовано в первую очередь администраторам учреждений и начальникам ИЛ, задачей которых является подготовка проектного задания.
Модульные лабораторные комплексы
В качестве отдельного варианта можно рассматривать приобретение готового или выполненного по индивидуальному проекту модульного лабораторного комплекса. Для этого необходимо обратиться в специализированную организацию, которая занимается разработкой, изготовлением и монтажом «под ключ» специализированных модульных лабораторных комплексов. Такое решение наиболее целесообразно при создании ИЛ на существующих объектах, где её наличие ранее не предусматривалось, например, в портах, на железнодорожных станциях, складах, а также в труднодоступных районах, где нет условий для капитального строительства.
Основные операции деятельности лаборатории
Деятельность лаборатории включает в себя следующие основные операции: приём и регистрация образцов, пробоподготовка, собственно проведение испытаний, оформление протоколов испытаний, хранение и утилизация проб. В ИЛ следует предусмотреть место для приёма и регистрации, а также для хранения образцов и контрольных проб. Количество хранящихся образцов определяется средним количеством поступающих в день образцов и сроком их хранения.
Условия хранения образцов
При этом следует учитывать условия, в которых необходимо хранить контрольные образцы. Так, в случае хранения скоропортящихся продуктов (сырое мясо, рыба и т.п.) лаборатория должна располагать достаточным количеством холодильных и морозильных камер, а для хранения контрольных проб нефтепродуктов потребуется отдельно стоящее складское помещение или металлический бокс.
Оборудование для пробоподготовки
Подготовка проб к анализу требует специального оборудования. Для металлических образцов необходимо станочное оборудование, для образцов пищевых продуктов — гомогенизаторы, СВЧ, минерализаторы и вакуумные испарители.
Планировка помещений лаборатории
При разработке плана помещений ИЛ предусматриваются отдельные помещения для проведения анализа методами «мокрой» химии, для определения анионных примесей, для работы с ЛВЖ, для рентгеновского оборудования, для приборов спектрального анализа, хроматографии и весовые.
При разработке плана помещений ИЛ, как правило, предусматриваются отдельные помещения для проведения анализа методами «мокрой» химии, для определения анионных примесей, для работы с легковоспламеняющимися жидкостями (ЛВЖ), для рентгеновского оборудования, для приборов спектрального анализа, хроматографии, весовые. Для снижения уровня фона и повышения чувствительности атомно-абсорбционные спектрометры лучше размещать в обеспыленном помещении. Лабораторные столы и вытяжные шкафы, как правило, устанавливаются вдоль стен, при этом в зависимости от ширины лабораторного помещения ставятся островные столы в один или несколько рядов. При размещении оборудования для инструментальных методов анализа следует учитывать необходимость его обслуживания с задней стороны, т.е. оставлять проходы между столами с приборами и стеной, либо ставить столы торцом к стене.

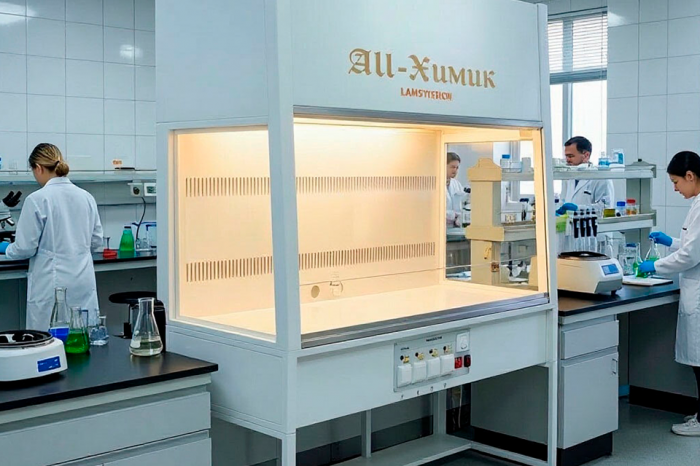

Оснащение химической лаборатории
Оснащение химической лаборатории для проведения испытаний методами «мокрой» химии носит традиционный характер: технические и аналитические весы, лучше электронные со встроенной калибровочной гирей, фотоэлектрический колориметр, желательно с монохроматором, рН-метр/иономер, сушильные шкафы и муфельные печи, лабораторные столы и вытяжные шкафы, шкафы для хранения реактивов и химической посуды с покрытием рабочих поверхностей из современных материалов, таких как керамика, эпоксидный композит, ламинат и др. Следует обратить внимание на дополнительное современное оборудование, установки титровальные, пипеточные дозаторы, всевозможные перемешивающие устройства, электрические колбонагреватели, электрические плитки со стеклокерамической панелью, подъёмные столики, вакуумные фильтровальные установки. В случае большого объёма работ необходимо предусмотреть боксы для реактивов, хранения и розлива кислот, хранения ЛВЖ, газовых баллонов и т.п.
Выбор аналитического оборудования
Средства измерений, испытательное и вспомогательное оборудование выбираются в соответствии с требованиями нормативной документации, а также в соответствии с планируемой производительностью. В случае большого объёма работ желательно иметь высокопроизводительное оборудование, например, ICP-спектрометр, а также автоматизированные системы подготовки и ввода проб (системы жидкофазной экстракции, автосемплеры и т.п.). Следует также иметь в виду, что наряду с количественными определениями химического состава проб требуется идентификация компонентов. Для этой цели используется спектральное оборудование, приборы рентгенофлуоресцентного и рентгеноструктурного анализа, хромато-масс-спектрометры.
Инженерное обеспечение сложного оборудования
Сложное аналитическое оборудование: спектрографы, рентгеновские, атомно-абсорбционные и ICP-спектрометры, газовые и жидкостные хроматографы и хромато-масс-спектрометры для своего функционирования требуют подводки охлаждающей воды, сжатых и сжиженных как инертных, так и горючих газов, вакуума, местных отсосов. Здесь существуют различные решения: размещение баллонов с горючими взрывоопасными газами на улице с подводкой посредством трубопроводов малого диаметра по стене, использование для подачи сжатого воздуха безмасляных компрессоров с ресиверами. Альтернативой может служить использование баллонов со сжатым воздухом, генераторов водорода и азота для хроматографического оборудования.
Вентиляция и системы обеспечения
Помещения ИЛ обязательно должны оборудоваться системами принудительной приточно-вытяжной вентиляции с соответствующей кратностью воздухообмена, а также местными отсосами из вытяжных шкафов, шкафных укрытий и других очагов газовыделения, для чего должны быть предусмотрены вентиляционные камеры. Иногда вентиляторы располагаются на улице на уровне земли, крепятся на консолях на стене или размещаются на плоской крыше здания. Некоторые виды оборудования требуют тщательно выполненного заземления и других мер для подавления электрических помех. В отдельных случаях следует предусматривать круглосуточный режим работы систем обеспечения — вакуумных насосов, термостатов. Помещения ИЛ желательно оборудовать кондиционерами и резервными тепловентиляторами для обеспечения необходимой температуры, а также подвести к ним системы водопровода и технической канализации.
Водоснабжение и очистка сточных вод
Для очистки сточных вод от загрязнения химическими реактивами необходимо слив из раковин направлять в специальный сборник-нейтрализатор, снабжённый сепараторами и фильтрами.
В случае отсутствия центрального водоснабжения горячей водой мойки для лабораторной посуды оснащаются накопительными или проточными водонагревателями. В процессе мытья лабораторной посуды следы органики и тяжёлых металлов неизбежно попадают в сточные воды. Для очистки сточных вод от загрязнения химическими реактивами необходимо слив из раковин направлять в специальный сборник-нейтрализатор, снабжённый сепараторами для плавающих органических веществ и нерастворимых осадков и ионообменными либо угольными фильтрами для поглощения ионов тяжёлых металлов и органических примесей.
Нормативная документация и оргтехника
В ИЛ обязательно должен быть фонд нормативной документации, справочной и технической литературы. Для хранения нормативной документации и архива в ИЛ на бумажных носителях используются папки-регистраторы и шкафы, а в некоторых случаях, отдельные помещения. Из оргтехники обязательно наличие телефона, факса и ксерокса, при большом количестве помещений и сотрудников необходима также локальная телефонная сеть. Как правило, современные приборы инструментального анализа оснащены персональным компьютером и принтером. В идеале, регистрация проб, хранение нормативной документации, сбор и обработка результатов испытаний, оформление протоколов испытаний производятся с использованием локальной компьютерной сети. При большом объёме печатаемых документов целесообразно иметь чёрно-белый лазерный принтер.
Подбор персонала
Очень важный момент, подбор персонала, определяется кругом задач ИЛ. Обязательно привлечение профессионалов. В зависимости от опыта работы специалисты со стажем обладают разными качествами, работники заводских и цеховых лабораторий работают быстро и чётко в соответствии с требованиями нормативной документации, в то время как бывшие сотрудники НИИ готовы творчески разрабатывать новые методики выполнения измерений. Если не удаётся найти специалиста для работы на сложном приборе инструментальных методов анализа, лучше всего взять молодого специалиста с профильным образованием, знанием компьютера и английского языка и направить его к поставщику оборудования для обучения работе на приборе конкретной марки.
Система качества и компетентность лаборатории
Современная лаборатория должна разработать систему качества, учитывая требования ГОСТ Р ИСО/МЭК 17025-2000 и ГОСТ Р ИСО 5725.
Современная лаборатория должна разработать свою систему качества для получения достоверной аналитической информации и принятия на её основе взвешенных управляющих решений, учитывая требования ГОСТ Р ИСО/МЭК 17025-2000 «Общие требования к компетентности испытательных и калибровочных лабораторий». Обеспечение условий и непосредственной реализации процедур компетентности обеспечивается выполнением требований стандартов ГОСТ Р ИСО 5725 под общим заголовком «Точность (правильность и прецизионность) методов и результатов измерений». Эти стандарты содержат алгоритмы контроля стабильности результатов измерений, реализуемые путём контроля показателей внутрилабораторной прецизионности и контроля систематической погрешности лаборатории при применении конкретной методики выполнения измерений (МВИ).
Лабораторно-информационные системы
Обеспечение компетентности ИЛ требует надёжного управления информацией, получаемой и накапливаемой в лаборатории в процессе её функционирования. Инструментом управления информацией могут служить лабораторно-информационные системы (ЛИС). В английском варианте это, система управления лабораторной информацией (LIMS – Laboratory Information Management System). Современные ЛИС представляют собой комплексные системы, позволяющие решить многочисленные задачи по регистрации образцов, вводу результатов испытаний и их обработке, хранению информации, а также способные интегрироваться сами и с другими информационными системами. Таким образом, ЛИС решает задачи автоматизации всех аспектов деятельности ИЛ и вопросы интеграции лабораторной информации в единое информационное пространство предприятия.
Заключение
В короткой статье невозможно изложить все требования к современной аналитической лаборатории, однако приведённые рекомендации позволят найти общий язык между химиками-аналитиками и организацией, которой будет поручено выполнение и реализация проекта современной лаборатории.
