Поверка и калибровка ИК-Фурье спектрометров по ГОСТ и требованиям Фармакопеи

Основы метрологического контроля ИК-Фурье спектрометров

В основе работы прибора лежит интерферометр (чаще всего схема Майкельсона), формирующий интерферограмму, которая математически преобразуется в спектр поглощения в диапазоне 4000 - 400 см⁻¹. Для специалистов лабораторий и производственного контроля метод удобен тем, что позволяет работать с широким набором материалов (твердые тела, жидкости, газы) и фиксировать изменения химической структуры по характерным полосам. Однако для обеспечения достоверности этих данных прибор должен проходить регулярный метрологический контроль.

Инфракрасная Фурье-спектроскопия представляет собой мощный аналитический метод, основанный на взаимодействии инфракрасного излучения с молекулами вещества. При прохождении ИК-излучения через образец молекулы поглощают энергию на определенных частотах, соответствующих колебаниям химических связей. Это создает уникальный «спектральный отпечаток» вещества, позволяющий не только идентифицировать соединения, но и проводить количественный анализ.

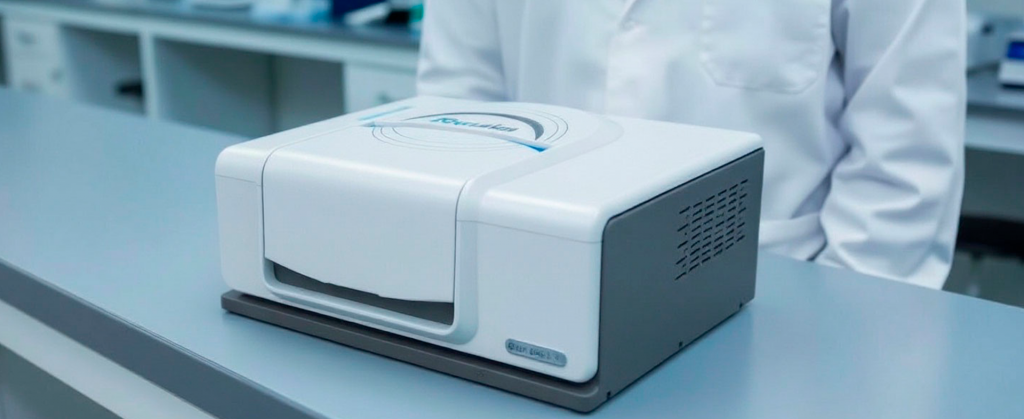

Современный ИК-Фурье спектрометр представляет собой сложный оптико-механический комплекс, включающий источник излучения (обычно глобар или керамический излучатель), интерферометр Майкельсона с подвижным зеркалом, детектор (DTGS, MCT или InGaAs) и систему обработки данных. Точность работы каждого компонента напрямую влияет на качество получаемых спектров, что делает регулярную поверку критически важной процедурой.

Требования ГОСТ и Государственной Фармакопеи РФ

Государственная поверка обязательна для приборов, применяемых в сфере государственного регулирования обеспечения единства измерений. Она проводится аккредитованными организациями по конкретным методикам поверки (МП) для каждой модели (например, МП-242 или заводским инструкциям).

Нормативная база Российской Федерации устанавливает четкие требования к проведению поверки ИК-Фурье спектрометров. Основными документами являются ГОСТ 8.229-2013 «Государственная система обеспечения единства измерений. Спектрофотометры инфракрасные. Методика поверки», а также отраслевые стандарты, включая требования Государственной Фармакопеи РФ (раздел ОФС.1.2.3.0011.15).

Для фармацевтической отрасли требования особенно строги: помимо стандартной поверки, необходимо проводить регулярную проверку работоспособности прибора в соответствии с правилами надлежащей производственной практики (GMP). Это включает ежедневную проверку разрешения, отношения сигнал/шум и стабильности базовой линии.

Параметр контроля	Требования и средства поверки
Шкала волновых чисел	Проверка с использованием калиброванных пленок полистирола (толщиной 0,025 - 0,090 мм) по ГОСТ. Допустимое отклонение ±0,5 см⁻¹ для пика 1601 см⁻¹ и ±1,0 см⁻¹ для других характерных пиков.
Разрешение спектрометра	Оценка способности прибора разделять близко расположенные пики (например, пики полистирола при 2850 и 2870 см⁻¹). Для стандартных приборов разрешение должно быть не хуже 4 см⁻¹, для высокоразрешающих - до 0,5 см⁻¹.
Фотометрическая точность	Контролируется нейтральными стеклянными фильтрами с аттестованными значениями коэффициента пропускания или градуировочными растворами. Допустимое отклонение ±0,5% Т.
Уровень шума	Оценка отношения сигнал/шум (S/N) при регистрации фонового спектра. Для детекторов DTGS отношение сигнал/шум должно быть не менее 15 000:1, для охлаждаемых MCT - до 100 000:1.
Линейность фотометрического тракта	Проверяется серией фильтров различной оптической плотности с построением калибровочной зависимости. Коэффициент корреляции должен быть не менее 0,999.
Стабильность базовой линии	Оценивается по дрейфу базовой линии в течение 30 минут. Допустимое отклонение не более ±0,5% Т.

Требования Фармакопеи (ГФ РФ / ОФС) дополнительно регламентируют контроль правильности шкалы волновых чисел и фотометрической точности по стандартным образцам предприятий или валидированным методикам при входном контроле фармацевтических субстанций. Особое внимание уделяется воспроизводимости результатов при многократных измерениях одного и того же образца.

Для аккредитованных лабораторий, работающих в системе ГОСТ Р ИСО/МЭК 17025, важны не только технические параметры поверки, но и документальное оформление результатов. Каждый этап поверки должен быть запротоколирован, а данные сохранены в электронном виде с возможностью аудиторской проверки.

Этапы поверки: от прогрева до полистирольной пленки

Время стабилизации варьируется от 45 минут до 2 часов для ИК-спектрометров согласно требованиям ГОСТ. Это необходимо для минимизации температурного дрейфа интерферометра Майкельсона и гарантии точности определения волновых чисел. В течение этого времени происходит выравнивание температуры всех оптических компонентов, что особенно важно для прецизионных измерений.

Подготовительный этап включает несколько критически важных операций. Перед началом поверки необходимо проверить состояние оптических элементов: окон кюветного отделения, зеркал интерферометра, детектора. Любые загрязнения или повреждения могут существенно исказить результаты измерений. Также следует убедиться в исправности системы осушения (наличие силикагеля или другого влагопоглотителя), так как пары воды активно поглощают ИК-излучение и создают помехи в спектре.

Ключевой элемент поверки – эталонная полистирольная пленка. Она помещается в кюветное отделение, и снимается её спектр пропускания. Метролог сверяет положение характерных пиков поглощения полистирола (например, 3060, 1601, 1028, 906 см⁻¹) с паспортными значениями. Любое отклонение сверх допустимого предела свидетельствует о необходимости юстировки оптического тракта.

Полистирольная пленка толщиной 0,025 - 0,090 мм представляет собой идеальный стандартный образец благодаря своей химической стабильности, воспроизводимости спектра и наличию множества характерных пиков в различных областях ИК-спектра. Пик при 1601 см⁻¹ (колебания бензольного кольца) особенно важен для проверки точности шкалы волновых чисел в средней ИК-области.

Процедура измерения включает следующие этапы:

1. Регистрация фонового спектра (background) с пустым держателем или без образца. Этот спектр используется для компенсации поглощения атмосферных газов (CO₂ и H₂O) и инструментальных эффектов.
2. Установка полистирольной пленки в держатель таким образом, чтобы она полностью перекрывала апертуру пучка излучения.
3. Регистрация спектра пропускания в диапазоне 4000 - 400 см⁻¹ с разрешением не хуже 4 см⁻¹ и накоплением не менее 16 сканов для улучшения отношения сигнал/шум.
4. Автоматический или ручной анализ положения характерных пиков с использованием программного обеспечения спектрометра.
5. Сравнение полученных значений с аттестованными значениями для данной пленки и оценка соответствия допустимым отклонениям.

Оценка фотометрической точности проводится путем измерения коэффициента пропускания полистирольной пленки на характерных пиках. Например, отношение интенсивностей пиков при 2850 см⁻¹ и 2870 см⁻¹ должно находиться в определенных пределах. Отклонения могут указывать на проблемы с детектором, источниками излучения или оптической юстировкой.

Поверка или калибровка: что выбрать и как избежать штрафов

Если прибор не внесен в государственный реестр или используется исключительно для внутренних научно-исследовательских работ (НИОКР), допускается проведение калибровки. Это контроль актуальной спецификации оборудования с выдачей соответствующего сертификата, подтверждающего его техническую исправность и точность.

Первичная поверка делается при выпуске средства измерения с производства или после ремонта. Периодическая поверка осуществляется в процессе эксплуатации согласно межповерочному интервалу (для спектрометров он составляет 1 год).

Юридические аспекты поверки: Согласно Федеральному закону № 102-ФЗ «Об обеспечении единства измерений», средства измерений, применяемые в сфере государственного регулирования, подлежат обязательной поверке. К такой сфере относятся:

• Здравоохранение и фармацевтика (контроль качества лекарственных средств)
• Экологический мониторинг и охрана окружающей среды
• Торговые операции и учет материальных ценностей
• Оборона и безопасность государства
• Государственные испытания и сертификация продукции

Последствия нарушения требований: Использование неповеренного или просроченного прибора может привести к следующим последствиям:

• Административные штрафы для юридических лиц до 100 000 рублей
• Аннулирование результатов испытаний и исследований
• Забраковка выпущенной продукции контролирующими органами
• Приостановление действия аккредитации лаборатории
• Уголовная ответственность при причинении вреда здоровью или окружающей среде

Профессиональное метрологическое сопровождение от ПрофЛаб

Мы проводим первичные и периодичные поверочные мероприятия по факту обращения. Стандартный срок выполнения работ составляет от 2 до 7 рабочих дней. Возможна организация поверки с выездом аттестованного метролога на объект Заказчика (стоимость рассчитывается индивидуально исходя из удаленности и количества единиц оборудования).

Наши преимущества:

• Аккредитация в национальной системе аккредитации (номер аттестата аккредитации указан в документации)
• Собственный парк эталонов и поверочного оборудования, прошедшего государственную поверку
• Опытные метрологи с высшим техническим образованием и стажем работы не менее 5 лет
• Полное документальное сопровождение: протоколы поверки, свидетельства, внесение данных в ФИГС АРШИН
• Гарантия принятия результатов поверки надзорными органами
• Консультационная поддержка по вопросам эксплуатации и обслуживания спектрометров

Услуга	Сроки и условия
Стандартная поверка/калибровка	От 2 до 7 рабочих дней. Стоимость от 4 300 рублей за единицу.
Срочное выполнение (до 5 рабочих дней)	+50% к базовой стоимости услуг.
Экспресс-выполнение (до 1–3 дней)	+100% к базовой стоимости услуг.
Сверхсрочное выполнение (до 2–6 часов)*	+150% к базовой стоимости услуг (при наличии такой возможности в методике поверки).
Выездная поверка на территории заказчика	Стоимость рассчитывается индивидуально в зависимости от удаленности, количества приборов и сложности работ.

Дополнительные услуги: Помимо поверки и калибровки, мы предлагаем комплексное метрологическое сопровождение вашей лаборатории, включающее:

• Разработку и согласование методик поверки для конкретных моделей спектрометров
• Обучение персонала правилам эксплуатации и обслуживания ИК-Фурье спектрометров
• Поставку сертифицированных стандартных образцов (полистирольные пленки, фильтры и т.д.)
• Техническое обслуживание и ремонт спектрометров любой сложности
• Помощь в подготовке к инспекционным проверкам Росаккредитации и другим надзорным органам
