Общая характеристика и назначение

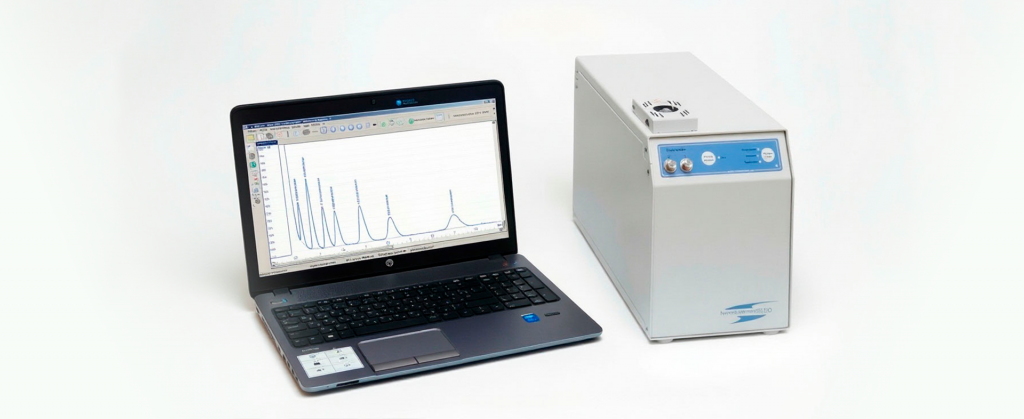

Хроматэк Газохром 2000 – компактный портативный газовый хроматограф для рутинного и точного анализа газовых и жидких смесей. Прибор зарегистрирован в Госреестре СИ РФ, оптимален для экологического контроля и нефтегазовой отрасли.
Хроматэк Газохром 2000 представляет собой компактный портативный газовый хроматограф российского производства для рутинного и точного анализа газовых и жидких смесей. Прибор официально зарегистрирован в Государственном реестре средств измерений РФ. Система является оптимальным выбором для экологического контроля, нефтегазовой отрасли и теплоэнергетики благодаря малым габаритам (160 × 275 × 315 мм), весу от 8 кг и возможности длительной автономной работы.
Принцип работы и назначение
Метод основан на разделении компонентов газовой или парогазовой смеси в хроматографической колонке под действием потока газа-носителя. Компоненты выходят из колонки в разное время и последовательно регистрируются детектором, преобразующим концентрацию в электрический сигнал. Благодаря электронному управлению газовыми потоками и четырехзонному термостатированию, система обеспечивает высокую воспроизводимость результатов даже в нестабильных внешних условиях под управлением ПО «Хроматэк-Аналитик».
Области профессионального применения
Прибор применяется для анализа природного газа по ГОСТ 31371, экологического мониторинга, контроля промышленных выбросов и анализа технологических газов на объектах нефтегазового комплекса.
| Экологический мониторинг | Анализ атмосферного воздуха, промышленных выбросов, почвы и сточных вод в соответствии с методиками ПНД Ф |
|---|---|
| Нефтегазовый комплекс | Контроль состава природного газа, анализ попутных нефтяных газов и мониторинг на объектах транспорта и подземного хранения газа |
| Теплоэнергетика | Исследования и контроль качества газообразного топлива и продуктов сгорания в стационарных лабораториях и на передвижных постах |
| Медицина и токсикология | Определение этилового спирта и других летучих токсичных соединений в биологических жидкостях |
| Промышленная безопасность | Проверка технологических сред на предприятиях теплоэнергетики и химического комплекса, анализ рудничных газов |
Данные актуальны и внесены в ФГИС «АРШИН», что гарантирует легитимность результатов анализа при проверках Росаккредитации.
Ключевые технические и физические характеристики
Компактные габариты (160 × 275 × 315 мм), вес от 8 кг и энергопотребление 70 Вт обеспечивают высокую мобильность прибора при сохранении аналитических характеристик.
| Габариты (В × Ш × Г) | 160 × 275 × 315 мм |
|---|---|
| Масса | 8 - 13 кг (в зависимости от комплектации) |
| Энергопотребление | 70 Вт |
| Максимальная температура | 200 °C (четырехзонное термостатирование) |
| Детекторная база | До 2 детекторов одновременно (ДТП, ДТХ, ПИД, ФИД и их комбинации) |
| Управление потоками | Электронное (до 4 регуляторов), до 2 кранов и 3 клапанов автоматического переключения |
| Чувствительность (ФИД) | До 1·10⁻¹² г/с |
| Интерфейсы связи | USB, Ethernet |
Максимальная температура термостатируемых зон составляет 200 °C, поэтому система не предназначена для анализа тяжелых нелетучих или термолабильных высокомолекулярных соединений. Аппаратная конфигурация поддерживает одновременную работу не более двух детекторов.
Автономная работа в полевых условиях
Время непрерывной автономной работы от встроенного аккумулятора составляет от 2 до 4 часов. Низкое энергопотребление (70 Вт) и возможность питания от постоянного тока делают прибор идеальным для выездных измерений.
Хроматэк Газохром 2000 исп.1 может использоваться для работы в местах удаленных от источников электрического тока. В комплект входит газовый хроматограф, портативный компьютер с программным обеспечением, портативный источник автономного электропитания (на 1 день работы), источники газов, кейсы для транспортировки оборудования.
Особенности автономности прибора:
- Питание: Работа от встроенной аккумуляторной батареи в полевых условиях или в местах без доступа к стационарной электросети
- Газ-носитель: Использование встроенного компрессора (подача воздуха) и возможности автономного снабжения газом
- Управление: Поддержка автономного ПО «Хроматэк-Аналитик» и работа со встроенным дисплеем
- Применение: Проведение экспресс-анализов (например, анализа природного газа или экологических измерений) вне лаборатории
- Защита корпуса: Корпус защищен от пыли и влаги, что позволяет использовать его на открытом воздухе и в суровых условиях
Сравнение с лабораторной хроматографией
Газохром 2000 — портативный прибор для экспресс-анализов в полевых условиях с максимальной температурой 200 °C. Стационарные системы (например, Хроматэк Кристалл 5000) имеют нагрев до 450 °C и предназначены для сложных многокомпонентных анализов в лаборатории.
«Хроматэк-Газохром 2000» — это специализированный компактный газовый хроматограф, созданный для простых анализов и работы в полевых или мобильных условиях, тогда как классическая лабораторная хроматография (например, стационарные приборы серии «Хроматэк-Кристалл») рассчитана на широкий спектр сложных и многокомпонентных задач.
| Характеристика | Газохром 2000 | Лабораторные приборы (Кристалл 5000) |
|---|---|---|
| Назначение и мобильность | Портативный или настольный прибор для экспресс-анализов, экологических постов и контроля технологических процессов на выезде | Стационарные комплексные системы для научно-исследовательских и рутинных анализов высокой точности в условиях лаборатории |
| Функционал и сложность | Оптимизирован для ограниченного набора простых задач, имеет упрощенную конструкцию газовой схемы | Поддерживает установку нескольких детекторов одновременно, широкий выбор колонок и автоматический ввод проб |
| Максимальная температура | 200 °C | До 450 °C |
| Совместимость | Программное обеспечение и часть узлов «Газохрома 2000» унифицированы и совместимы со стационарными лабораторными приборами «Хроматэк», что упрощает обработку данных | |
Детекторная база и пределы обнаружения
Прибор поддерживает установку до 2 детекторов одновременно с высокими пределами обнаружения: ДТП — 5·10⁻ г/мл, ФИД — 1·10⁻¹² г/с по бензолу.
| Тип детектора | Предел обнаружения | Применение |
|---|---|---|
| ДТП (детектор теплопроводности) | 5·10⁻⁹ г/мл по гептану или пропану | Постоянные газы (водород, кислород, азот) |
| ДТХ (детектор теплопроводности по водороду) | 8·10⁻¹⁰ г/мл по водороду | Анализ водорода и инертных газов |
| ПИД (пламенно-ионизационный) | 5·10⁻¹² г/с по гептану или пропану | Углеводороды C1-C6 |
| ФИД (пламенно-ионизационный) | 1·10⁻¹² г/с по бензолу | Органические соединения, ароматические углеводороды |
Возможные сочетания детекторов: ДТП, ДТП-ДТХ, ДТП-ДТП, ДТП-ДТП-ДТХ, ДТП-ПИД, ДТП-ФИД, ПИД, ФИД.
Варианты исполнения и комплектация
В зависимости от области применения существует два исполнения хроматографа: портативное (Исполнение 1) для автономной работы и 19-дюймовое (Исполнение 2) для установки в стойку.
| Портативное исполнение (Исполнение 1) | Комплектуется аккумулятором для автономной работы, переносным ПК и ударопрочными транспортировочными кейсами. Идеально для выездных измерений на экологических постах и удаленных объектах |
|---|---|
| Стационарное (стоечное) исполнение (Исполнение 2) | Монтаж в стандартный 19-дюймовый корпус для установки в стойки передвижных лабораторий или стационарных постов экологического мониторинга |
Преимущества модели
Высокая мобильность, энергоэффективность (70 Вт), гибкость конфигурации и российское производство гарантируют отсутствие санкционных рисков и быстрый сервис.
| Высокая мобильность | Компактные габариты, вес от 8 кг и возможность питания от бортовой сети автомобиля или внешнего аккумулятора |
|---|---|
| Энергоэффективность | Потребление всего 70 Вт обеспечивает длительную автономную работу и снижает требования к полевым источникам питания |
| Гибкость конфигурации | Поддержка одновременной работы двух детекторов и трех клапанов автоматического переключения потоков |
| Импортозамещение | Российское производство гарантирует отсутствие санкционных рисков, быстрый сервис и доступность оригинальных ЗИП |
| Автоматизация | Полная автоматизация проведения анализов: планирование последовательности, отбор и ввод пробы, контроль градуировки, печать и передача данных |
| Стабильность | Устойчивость к колебаниям температуры и внешних условий окружающей среды во время полевых выездов |
Сервисное сопровождение и подбор конфигурации
Компания «ПрофЛаб» специализируется на оснащении газовыми и жидкостными хроматографами. Выполняем полный цикл работ: технический аудит методик, подбор конфигурации, пусконаладку, обучение персонала и валидацию методик.
Компания «ПрофЛаб» специализируется на оснащении газовыми и жидкостными хроматографами, а также хромато-масс-спектрометрами. Выполняем полный цикл работ: технический аудит методик, подбор конфигурации, пусконаладку, обучение персонала и валидацию методик в соответствии с ГОСТ, ISO/IEC 17025, GMP и GLP на объектах по всей России.
Часто задаваемые вопросы
Время непрерывной автономной работы от встроенного аккумулятора составляет от 2 до 4 часов в зависимости от режима эксплуатации и модификации. При энергопотреблении 70 Вт портативный источник питания обеспечивает работу в течение полного рабочего дня.
Прибор определяет до 32 компонентов газовой смеси за один цикл анализа. Поддерживает определение водорода, метана, кислорода, азота, окиси и двуокиси углерода, углеводородов С1-С6.
Да, прибор применяется для анализа природного газа по ГОСТ 31371. Определяет содержание углеводородов и постоянных газов, соответствует требованиям для контроля качества природного газа на объектах транспорта и подземного хранения.
Газохром 2000 — портативный прибор для экспресс-анализов в полевых условиях с максимальной температурой 200 °C. Стационарные системы (например, Хроматэк Кристалл 5000) имеют нагрев до 450 °C, поддерживают больше детекторов и предназначены для сложных многокомпонентных анализов в лаборатории.
Поддерживается установка до 2 детекторов одновременно: ДТП (детектор теплопроводности), ДТХ (детектор теплопроводности по водороду), ПИД (пламенно-ионизационный), ФИД (пламенно-ионизационный). Возможны комбинации: ДТП-ДТХ, ДТП-ПИД, ДТП-ФИД и другие.
Подбор портативных хроматографов: экспертная поддержка ПрофЛаб
Хроматэк Газохром 2000 — оптимальное решение для экспресс-анализа в полевых условиях. Компактные габариты, автономная работа до 4 часов, определение до 32 компонентов и соответствие ГОСТ 31371 делают прибор незаменимым для экологического мониторинга и контроля качества природного газа.
