Безопасность «Без баллонов»: ключевые преимущества
Генераторы водорода и азота СКБ «Хроматэк» полностью исключают риски, связанные с хранением газов под высоким давлением, заменяя опасные 40-литровые баллоны компактными лабораторными приборами. Газ производится методом «On-Demand» (по требованию) в объеме, необходимом для текущей работы хроматографа.
Работа с газовыми баллонами (особенно с водородом) всегда сопряжена с высокими рисками техногенных аварий. Лабораторные генераторы «Хроматэк» сводят эти риски к нулю благодаря встроенным системам защиты:
- Исключение риска взрывного разрушения: В баллонах газ хранится под давлением до 150 - 200 атм, в них находится до 6000 литров сжатого газа. В генераторах «Хроматэк» максимальное рабочее давление составляет всего 400 - 600 кПа (4 - 6 атм).
- Минимальный внутренний объем газа: Генератор производит водород методом электролиза в режиме «онлайн» – ровно столько, сколько нужно хроматографу в данный момент. Внутри прибора одновременно находится не более нескольких сотен миллилитров газа. Даже в случае одномоментной разгерметизации прибора объем выделившегося водорода или азота слишком мал, чтобы создать взрывоопасную или удушающую концентрацию в помещении лаборатории.
- Автоматическая система защиты: Приборы оснащены многоуровневой автоматикой контроля: отключение при превышении лимитов по току электролизера или давлению, блокировка работы в случае обнаружения внутренних утечек, контроль влажности для предотвращения выброса электролита в газовые линии.
- Исключение человеческого фактора: Лаборантам больше не нужно перемещать тяжелые баллоны, рискуя повредить вентили или получить травму, а также проверять остаточное давление во избежание остановки анализа. Если в газовой линии хроматографа произойдет обрыв или разгерметизация, генератор водорода мгновенно зафиксирует падение давления или превышение лимита расхода и автоматически прекратит генерацию.

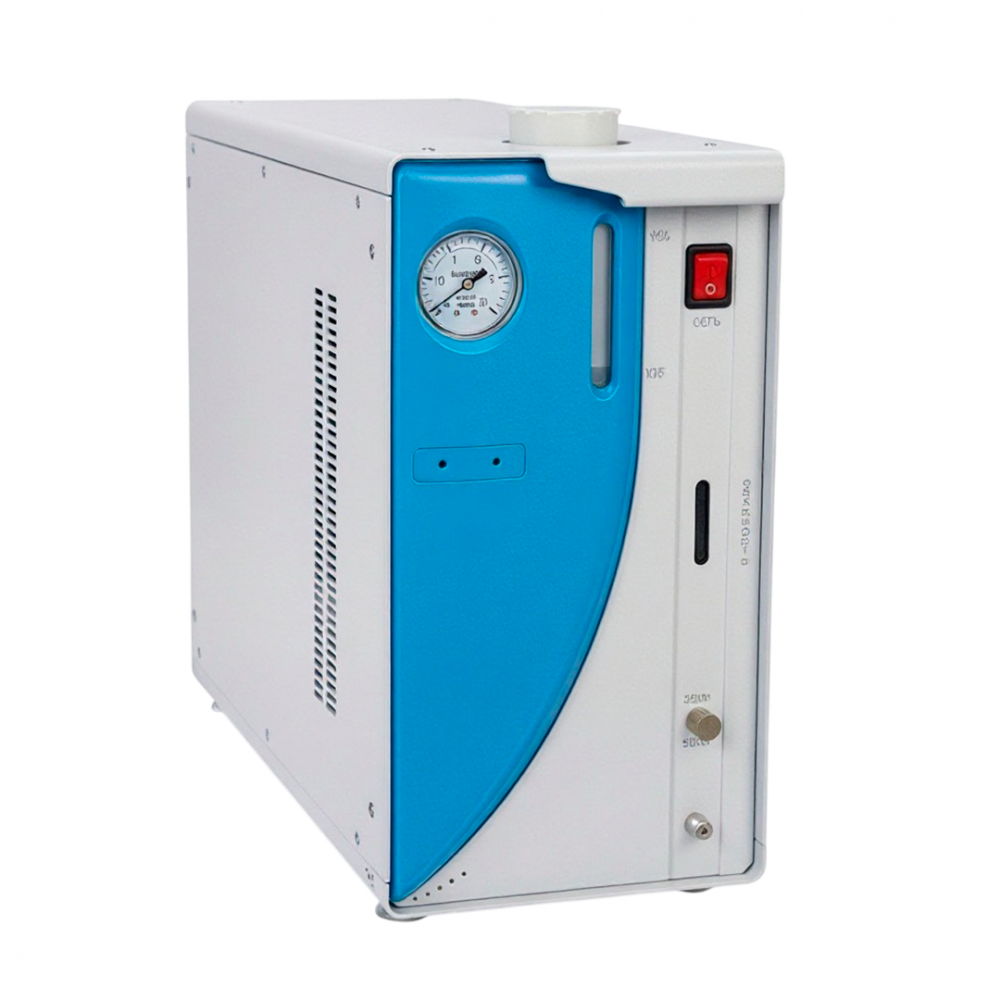

Генераторы водорода: принцип, модели, чистота и обслуживание
Генераторы водорода Хроматэк получают газ высокой чистоты путем электролитической диссоциации деионизированной воды непосредственно в лабораторных условиях. Полученная газовая смесь проходит многоступенчатую очистку перед подачей в хроматограф.
Принцип работы и ключевые свойства:
- Чистота продукта: Базовые версии (10.600, 16.600, 25.600) обеспечивают чистоту 99,995% об. Модификации с индексом «ОСЧ» (10.600 ОСЧ, 16.600 ОСЧ, 25.600 ОСЧ) обеспечивают чистоту 99,9995% об. (O₂ < 2 ppm), что позволяет использовать водород как газ-носитель в хроматографии.
- Производительность: Модели различаются по скорости подачи газа: от 6 л/ч до 25 л/ч и более. Модель 25.600 с высокой производительностью подходит для многоприборных лабораторий.
- Выходное давление: Обычно составляет 600 кПа (6 атм).
- Система очистки: В базовых моделях – двухступенчатая (сепаратор и фильтры с молекулярными ситами). В моделях «ОСЧ» добавляются ещё осушители капельной влаги и каталитический реактор для удаления примесей кислорода.
- Система стабилизации: Электронная стабилизация давления обеспечивает высокую стабильность работы детекторов.
- Индикация: На выходе установлен индикатор влажности, а также датчики уровня воды в баке и состояния фильтра на лицевой панели. На ЖК-дисплей выводятся параметры текущего давления, расхода газа, тока электролизера и температуры катализатора.
| Модель | Производительность | Чистота | Система очистки | Назначение |
|---|---|---|---|---|
| 10.600, 16.600, 25.600 | 6 - 25 л/ч | 99,995% об. | Двухступенчатая: сепаратор + молекулярные сита | Питание пламенно-ионизационных детекторов (ПИД) и газоанализаторов |
| 10.600 ОСЧ, 16.600 ОСЧ, 25.600 ОСЧ | 6 - 25 л/ч | 99,9995% об. (O₂ < 2 ppm) | Четырехступенчатая: сепаратор + осушители + молекулярные сита + каталитический реактор | Газ-носитель в хроматографии, питание ЭЗД и МСД |
| Кристалл Ультра | 300 мл/мин | >99,9995% (O₂ < 0.2 ppm) | Четырехступенчатая + устройство регенерации фильтров (УРФ) с автодоливом воды | Круглосуточная работа без обслуживания длительное время, ГХ-МС |
Обслуживание: Требуется регулярный контроль уровня воды и чистоты устройства. Периодически (не реже одного раза в 6 месяцев) генератор необходимо промывать дистиллированной деионизированной водой при отключенном питании. Каталитический реактор требует периодической проверки и замены по мере выработки ресурса. Модель «Кристалл Ультра» оснащена устройством регенерации фильтров (УРФ) с автодоливом воды, что позволяет работать круглосуточно без обслуживания длительное время. Также опционально устанавливается устройство обнаружения утечки водорода в термостате хроматографа.

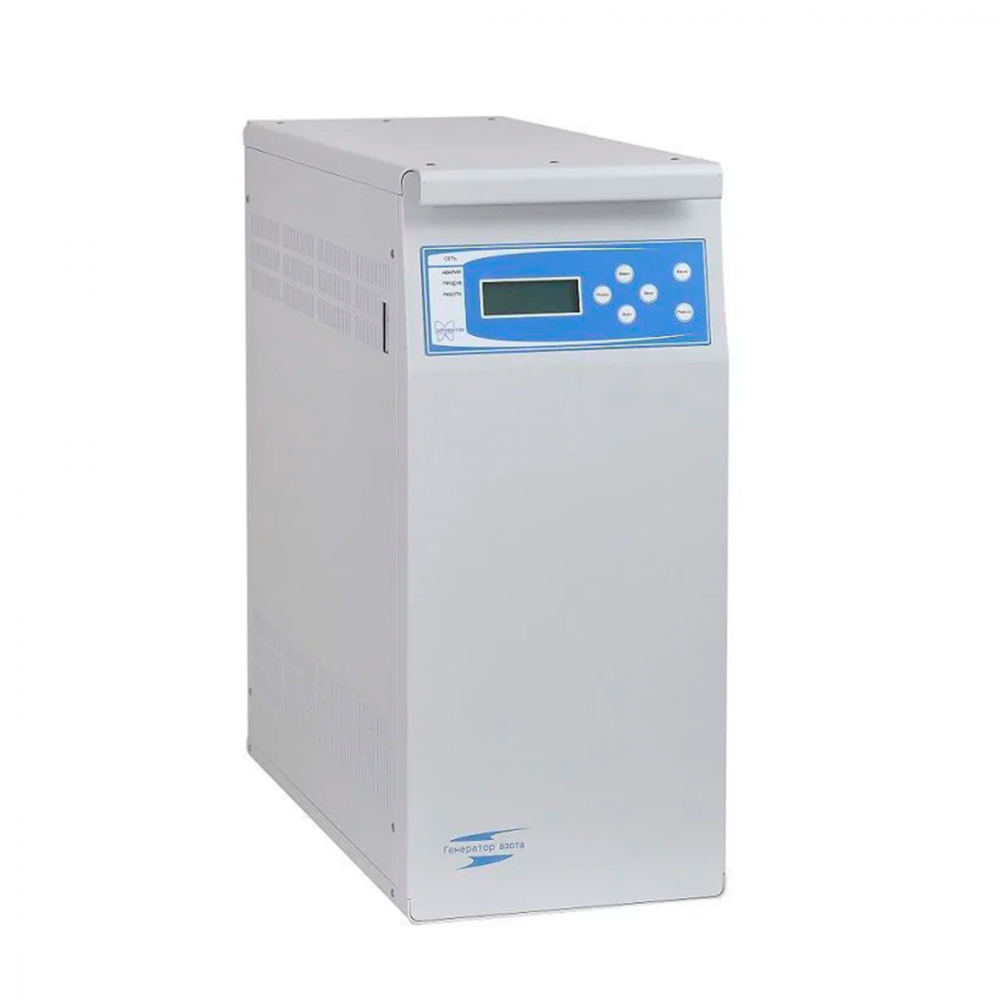

Генераторы азота: метод PSA, модели и требования к компрессору
Генераторы азота Хроматэк работают на основе метода короткоцикловой безнагревной адсорбции (PSA – Pressure Swing Adsorption) на углеродных молекулярных ситах. Этот метод позволяет выделять азот из атмосферного воздуха, обеспечивая стабильную чистоту газа.
Ключевые свойства:
- Чистота продукта: Не менее 99,9995% об.
- Производительность: Доступны модели с производительностью 20 л/ч и 30 л/ч.
- Выходное давление: Не менее 400 кПа (4 атм).
- Содержание примесей: Содержание кислорода – не более 3 ppm, водяных паров – менее 7 ppm, водорода – менее 2 ppm.
- Дополнительная очистка: В модели «Кристалл 30.400В ОСЧ» есть каталитический реактор дожигания углеводородов, который обеспечивает содержание углеводородов на уровне не более 0,05 ppm.
| Модель | Производительность | Чистота и примеси | Компрессор | Особенности |
|---|---|---|---|---|
| Кристалл Азот 20.400 ОСЧ | 20 л/ч | N₂ 99,9995%, O₂ < 3 ppm, H₂O < 7 ppm, H₂ < 2 ppm | Встроенный компрессор | Полностью автономный прибор |
| Кристалл Азот 30.400В ОСЧ | 30 л/ч | N₂ 99,9995%, O₂ < 3 ppm, углеводородов ≤ 0,05 ppm | Требуется внешний безмасляный компрессор (6 - 8 атм, ≥20 л/мин) | Каталитический реактор дожигания углеводородов, для МСД |
Требования к электрике для модели 30.400В ОСЧ: требуется внешний безмасляный компрессор с давлением воздуха на входе 6 - 8 атм и расходом не менее 20 л/мин. Использование масляного компрессора категорически запрещено – это приведёт к загрязнению адсорбента и выходу генератора из строя.
Сравнительный анализ: Генератор vs Баллон
Переход на генераторы газов «Хроматэк» существенно оптимизирует бюджет лаборатории и повышает безопасность. Помимо безопасности и качества анализов, использование генераторов исключает проблему «скачков» базовой линии на хроматограммах, вызванную нестабильностью баллонного газа.
| Критерий | Генераторы газов «Хроматэк» | Баллоны высокого давления |
|---|---|---|
| Уровень угрозы | Минимальный. Низкое давление (до 6 атм), отсутствие запасов сжатого газа. Автоматический контроль утечек. | Высокий. Давление 150 - 200 атм, опасность взрыва, строгие требования к транспортировке и креплению. |
| Стабильность чистоты | Постоянная. Газ очищается встроенными фильтрами от первой до последней минуты работы. Отсутствие «эффекта конца баллона». | Переменная. Чистота может падать, концентрация примесей (влаги и углеводородов) резко возрастает по мере опустошения баллона. |
| Стабильность давления | Высокая. Встроенные микропроцессорные системы с высокой точностью поддерживают заданное давление на выходе. | Зависит от поставок и срока службы баллона, требует постоянного контроля остаточного давления. |
| Логистика | Нужна только вода (для H₂) или чистый воздух (для N₂). Полная автономность, нет зависимости от графиков поставщиков. | Регулярная замена, аттестация, заказ и логистика, хранение на специализированных складах или уличных рампах. |
| Обслуживание | Минимальное: контроль качества воды, периодическая замена картриджей фильтров. | Постоянный контроль остаточного давления, замена редукторов, поверка баллонов. |
| Экономическая выгода | Экономия на закупке, доставке, аренде и проверке баллонов. Непрерывность процессов без простоев. | Постоянные расходы на закупку газа, логистику, аренду тары и обслуживание. |
Влияние чистоты газа на работу детекторов
Для стабильной работы высокочувствительных хроматографических детекторов критически важна чистота газов-носителей и вспомогательных газов. Попадание следов влаги или кислорода приводит к росту шума, дрейфу базовой линии и быстрому выходу из строя дорогостоящих колонок и детекторов.
| Детектор | Требования к газам | Рекомендуемые генераторы |
|---|---|---|
| Пламенно-ионизационный (ПИД) | Стабильная подача водорода для водородно-воздушного пламени. Универсален для органических веществ, обладает широким линейным диапазоном. | Генераторы водорода 10.600, 16.600, 25.600 (чистота 99,995%) |
| Электронно-захватный (ЭЗД) | Чрезвычайно чувствителен к примесям кислорода и влаги. Требует сверхчистых газов для стабильной работы. | Генераторы водорода с индексом «ОСЧ» (99,9995%, O₂ < 2 ppm) |
| Масс-спектрометрический (МСД) | Требует газа-носителя высочайшей чистоты для защиты ионного источника и турбомолекулярного насоса. Отсутствие углеводородов критично. | Генераторы азота «ОСЧ» с каталитическим реактором (30.400В ОСЧ, углеводородов ≤ 0,05 ppm) |
Генераторы обеспечивают стабильную чистоту газов от первой до последней минуты работы, исключая «эффект конца баллона», когда концентрация примесей на дне баллона резко возрастает. Это гарантирует отличную сходимость времен удерживания и площадей пиков, а также продлевает срок службы хроматографических колонок и детекторов.
Требования к электрике и воде
Хроматографические комплексы и генераторы газов критичны к качеству электропитания и используемых расходных материалов. Несоблюдение требований приводит к нестабильности работы, дрейфу базовой линии детекторов и выходу оборудования из строя.
⚡ Электрические параметры
- Напряжение и частота: 220 В (± 10%), 50 Гц. Коэффициент несинусоидальности (искажения) – не более 6%. Для генераторов водорода требуется сеть переменного тока частотой 50 ± 1 Гц.
- Потребляемая мощность:
- Стандартный хроматограф с ПИД или ЭЗД – не менее 3,5 кВт.
- Комплекс с МСД – не менее 6,0 кВт.
- Заземление: Обязательно наличие выделенного технологического контура заземления (сопротивление не более 4 Ом). Запрещено использовать зануление или подключать заземление к трубам отопления/водопровода.
- Рекомендация: Подключение хроматографа (особенно с МСД) должно осуществляться через источник бесперебойного питания (ИБП/UPS) во избежание аварийного останова турбомолекулярного насоса при отключении сети.
- Порядок включения генераторов: Сначала нужно включить потребитель (хроматограф), а затем сам генератор для корректной работы системы стабилизации.
Для генераторов водорода: температура +10…+35 °C, относительная влажность ≤ 80%, атмосферное давление 84 - 106 кПа, отсутствие агрессивных газов и пыли в помещении.
