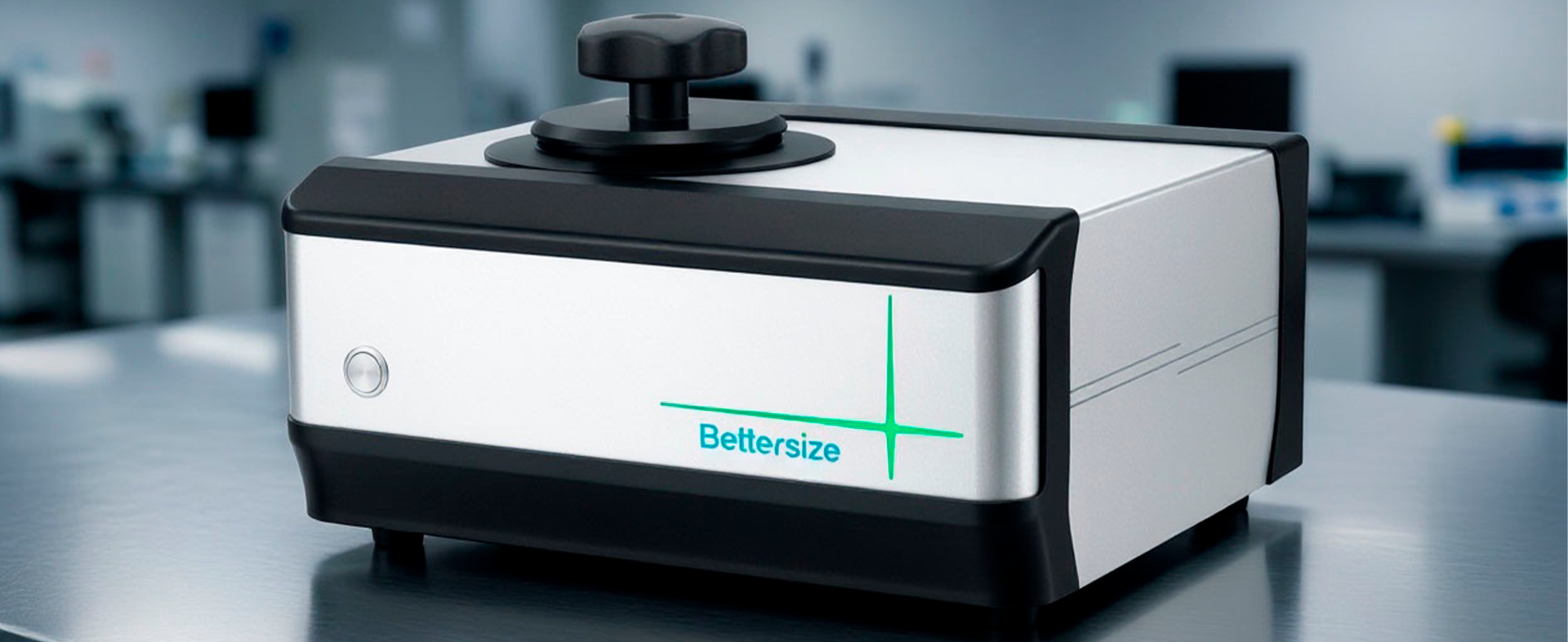

Традиционные жидкостные пикнометры не способны корректно оценить объем материалов с открытой пористостью, так как жидкость либо не проникает в микропоры из-за высокого поверхностного натяжения, либо заполняет их, искажая результат. Газовый пикнометр BetterPYC 380 решает эту проблему, используя инертный газ (гелий или азот), который свободно проникает даже в нанопоры, обеспечивая измерение истинного объема скелета материала с точностью до 0,02% и повторяемостью 0,01%.
Почему жидкостные методы бессильны перед открытыми порами?
Суть проблемы заключается в физике взаимодействия жидкости и пористой структуры. Жидкость не может проникнуть в открытые поры образца, сообщающиеся с внешней средой, из-за высокого поверхностного натяжения и краевого угла смачивания. Либо жидкость заполняет эти поры, давая систематически заниженный результат истинной плотности. Для пористых материалов (керамика, цемент, некоторые виды металлов, катализаторы и огнеупоры) это делает жидкостные методы неприменимыми для точного контроля качества, так как прибор «не видит» объем пустот внутри частицы.
Газовая пикнометрия лишена этого недостатка. Молекулы гелия или азота обладают минимальным размером и высокой проникающей способностью, заполняя все доступные открытые поры. Это позволяет точно определить объем твердого скелета материала, а зная его массу, рассчитать истинную плотность и коэффициент открытой пористости без разрушения образца.
Детальный принцип работы газовой пикнометрии (5 этапов)
В основе работы автоматического газового пикнометра BetterPYC 380 лежит метод вытеснения газа. Процесс измерения полностью автоматизирован и включает пять критически важных этапов, обеспечивающих высочайшую точность:
- Предварительный нагрев газа: Точная система контроля температуры поддерживает постоянную температуру газа в узком диапазоне. Это ключевой элемент, минимизирующий тепловые расширения и обеспечивающий стабильность измерений.
- Вытеснение газом: Инертный газ (гелий, азот или другие некорродирующие газы) вводится в герметичную измерительную камеру известного объема. Газ заполняет свободное пространство и проникает в открытые поры образца. Герметичная крышка предотвращает любую утечку.
- Уравновешивание первого давления: Система контроля температуры стабилизирует газ, позволяя давлению выровняться до уровня ниже 0,005 фунта на кв. дюйм избыточного давления в минуту. Датчик высокого разрешения фиксирует это значение (Давление 1).
- Расширение газа: Газ перетекает в одну из сдвоенных встроенных контрольных камер. Объем контрольной камеры автоматически выбирается системой в зависимости от размера используемого стакана с пробой (10, 35 или 100 см³), что обеспечивает максимальную точность расчетов.
- Уравновешивание второго давления и расчет: Фиксируется Давление 2, после чего газ отводится в атмосферу. Встроенный вакуумный насос откачивает остатки газа для повышения эффективности продувки и снижения погрешности измерений. На основе разницы давлений прибор вычисляет истинный объем, а зная массу пробы, рассчитывает плотность.
Ключевые особенности и преимущества BetterPYC 380
- Многофункциональность: Один прибор заменяет несколько специализированных устройств, позволяя измерять четыре параметра: истинный объем, истинную (скелетную) плотность, содержание твердых частиц в жидкости и коэффициент открытой пористости, сохраняя при этом целостность пробы.
- Высочайшая точность: Достигается за счет строгого контроля температуры (точность 0,1 °C), использования датчиков давления высокого разрешения и откалиброванных объемов рабочей камеры (погрешность измерения объема от ±0,025 см³).
- Полная автоматизация: Прибор работает в автоматическом режиме, самостоятельно проводит калибровку и самодиагностику на предмет утечек газа, что исключает человеческий фактор.
- Низкие требования к объему пробы: Для анализа достаточно всего 1 - 100 см³ образца, при этом его структура и целостность полностью сохраняются, что позволяет использовать одну и ту же пробу для дальнейших исследований.
- Гибкость подключения: Прямое подключение к лабораторным весам (измерение массы по щелчку мыши для исключения ошибок ручного ввода) и удаленное управление внешней водяной баней для термостатирования.
Высокоэффективное программное обеспечение EasyPyc
Встроенное ПО EasyPyc обеспечивает интуитивно понятный интерфейс и полный контроль над процессом измерения:
- Выполнение всех четырех типов измерений на одном устройстве с возможностью сохранения и экспорта данных.
- Интерактивный контроль рабочего состояния в реальном времени: температура системы, давление газа, процесс уравновешивания и время работы.
- Анимация процесса измерения для визуального отслеживания хода анализа, что особенно полезно для обучения нового персонала.
- Интеграция с внешними весами для автоматического считывания массы, исключающая ошибки ручного ввода.
Применение в отраслях и соответствие международным стандартам
BetterPYC 380 соответствует множеству международных стандартов, что делает его универсальным инструментом для контролируемых сред и научных исследований. Ниже приведена детальная таблица основных областей применения:
| Отрасль | Описание применения | Соответствующие стандарты |
|---|---|---|
| Порошковая металлургия | Определение скелетной плотности металлических порошков. Эксплуатационные характеристики металлических конструкций можно предсказать по скелетной плотности порошка. | ASTM D923-22 |
| Ячеистые пластмассы | Анализ соотношения открытых и закрытых пор в пенопластах. Теплоизоляционные пенопласты снижают теплопроводность благодаря удержанию газа в закрытых порах. | ASTM D6226-21, ISO 4590-2016 |
| Пигменты и покрытия | Измерение плотности высушенной пленки помогает определить содержание летучих органических соединений (ЛОС) в прозрачных и пигментированных покрытиях. | ASTM D6093-97, ISO 8130-2:2021 |
| Фармацевтика | Плотность продукта определяет состав активного или вспомогательного вещества. Формы продукта и чистота определяются путем сравнения измеренной плотности с теоретическими значениями. | USP 699, EP 10 04/2019:20923 |
| Цементная промышленность | Знание истинной плотности необходимо для обеспечения качества цементного порошка, определяя его текучесть, прочность и воздействие на окружающую среду. | T/CCAS 012 |
| Грунтоведение | Удельный вес грунта требуется корректировать из-за образования осадков после высыхания. Осадок с более низким удельным весом приводит к ухудшению результатов. | ASTM D5550-14 |
| Пищевые продукты | Истинная плотность играет важнейшую роль в обеспечении консистенции и качества сухого корма, влияя на его производство, срок хранения и пищевую ценность. | Внутренние стандарты качества |
| Прокаленный кокс | Плотность прокаленного нефтяного кокса является важнейшей характеристикой качества прокаливания, влияющей на свойства получаемых изделий. | ASTM D2638-21 |
| Порошковые покрытия | Общее содержание твердых частиц помогает определить укрывистость покрытия. Смеси сухих пигментов контролируются путем сравнения измеренной и теоретической плотности. | ASTM D5965-20 |
| Огнеупорные материалы | Знание истинной плотности важно для классификации, выявления химических различий, минеральных фаз или изменений, определения общей пористости. | ASTM C604-02 |
Полные технические характеристики BetterPYC 380
| Принцип измерения | Вытеснение газом (гелий, азот или другие некорродирующие газы) |
|---|---|
| Параметры измерения | Истинный объем, истинная плотность, содержание твердых частиц в жидкости, коэффициент открытой пористости |
| Номинальный объём измерительных стаканов | 10 см³, 35 см³, 100 см³ |
| Объём пробы | 1 - 100 см³ (при сохранении целостности образца) |
| Диапазон температур в измерительной камере | 10 - 65 °C |
| Точность поддержания температуры | 0,1 °C |
| Погрешность измерения объёма | ±0,025 см³ (для 10 см³); ±0,05 см³ (для 35 см³); ±0,10 см³ (для 100 см³) |
| Погрешность измерения плотности | 0,03% |
| Воспроизводимость | 0,01% |
| Разрешение | 0,0001 г/см³ (плотность), 0,0001 см³ (объем) |
| Верхний предел измерений плотности | 22,5 г/см³ |
| Диапазон давления | 0 - 22 фунт/кв.дюйм изб. (0 - 152 кПа изб.) |
| Номинальный объём калибровочных сфер | 3,2 см³, 16,8 см³, 51,0 см³ |
| Габариты (Д × Ш × В) | 345 × 297 × 221 мм |
| Вес | 10,6 кг |
| Питание | 220 В ± 22 В, 50 Гц, 3,8 А |
Часто задаваемые вопросы
Жидкость не может проникнуть в открытые поры образца из-за высокого поверхностного натяжения, либо заполняет их, давая заниженный результат. Газовая пикнометрия (гелий или азот) свободно проникает даже в микроскопические поры, обеспечивая измерение истинного объема скелета материала.
Прибор измеряет: истинный объем образца, истинную (скелетную) плотность, содержание твердых частиц в жидких средах и коэффициент открытой пористости, сохраняя при этом полную целостность пробы.
Прибор соответствует широкому спектру стандартов, включая ASTM D923-22, ASTM D6093-97, ASTM D5965-20, ASTM C604-02, ASTM D2638-21, ASTM D5550-14, ASTM D6226-21, ISO 8130-2:2021, ISO 4590-2016, T/CCAS 012, USP 699 и EP 10 04/2019:20923.
Контроль качества и оптимизация процессов с ПрофЛаб
Внедрение газового пикнометра BetterPYC 380 позволяет гарантировать соответствие продукции установленным стандартам и оптимизировать технологические процессы. Компания «ПрофЛаб» не только поставляет данное оборудование, но и предлагает полный спектр услуг по его техническому обслуживанию, включая калибровку и обучение персонала.
