Назначение и нормативная база

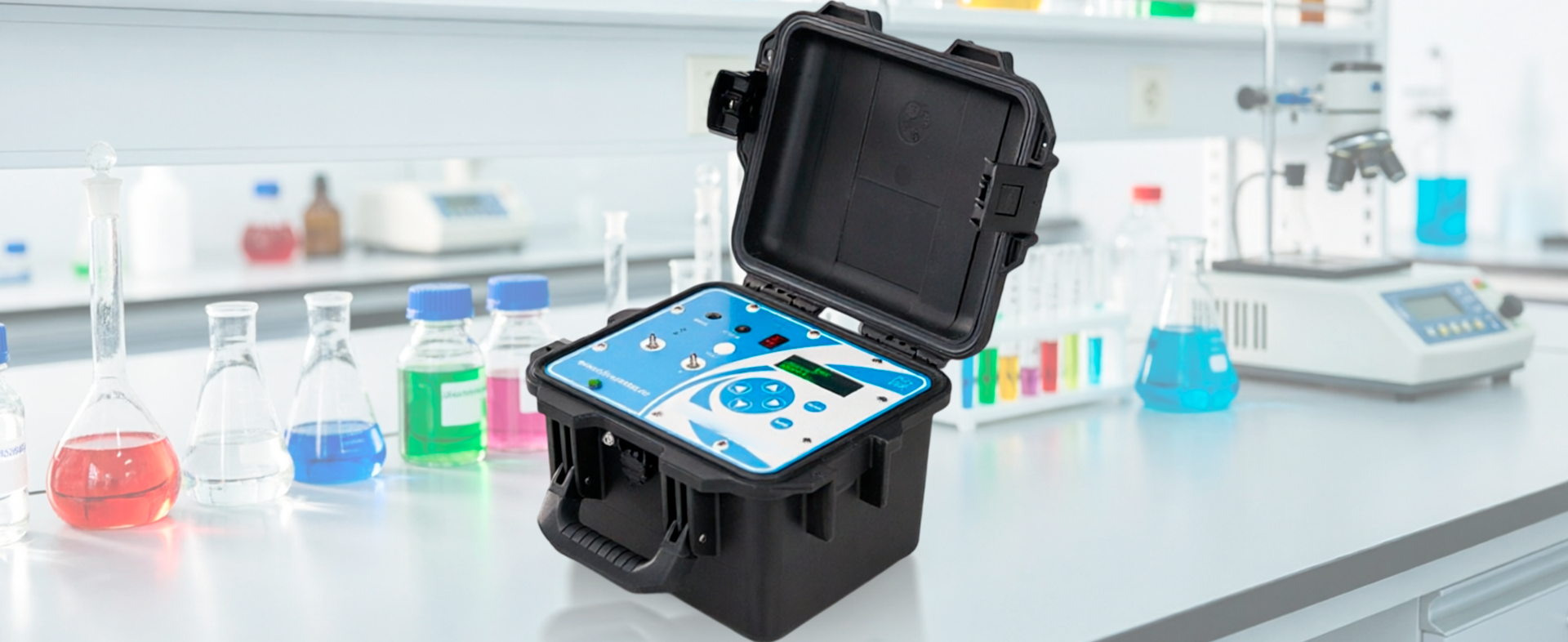

Аспиратор Хроматэк ПВ-2 – это переносной малорасходный двухканальный электрический прибор с автоматическим управлением, разработанный ЗАО СКБ «Хроматэк» специально для отбора разовых проб воздуха и газовоздушных смесей на сорбционные трубки при атмосферном давлении. Принцип работы аспиратора заключается в создании стабильного разряжения с помощью встроенного насоса, что позволяет протягивать заданный объем анализируемого воздуха через сорбент, где происходит концентрирование органических примесей или загрязняющих веществ для последующего хроматографического анализа или термодесорбции.
Прибор является уникальным среди двухканальных устройств благодаря своей способности обеспечить достаточный вакуум для эффективного отбора проб в сорбционные трубки с наружным диаметром 5 мм. Оборудование выпускается в строгом соответствии с ТУ 4215-020-12908609-2011 и полностью соответствует требованиям ГОСТ Р 51945-2002 («Аспираторы. Общие технические условия»).
Аспиратор зарегистрирован в Государственном реестре средств измерений РФ под № 56604-14 (Свидетельство RU.C.29.118.A №54241, выдано Федеральным агентством по техническому регулированию и метрологии 04.03.2014). Каждый прибор проходит государственную метрологическую поверку, что гарантирует его легитимное использование при выполнении измерений по отраслевым регламентам, ПНД Ф и государственным стандартам на методы газового и хроматографического анализа.
Основные технические характеристики
| Количество каналов | 2 независимых канала с раздельным заданием расхода |
|---|---|
| Диапазон задания расхода | от 20 до 200 мл/мин (с дискретностью 1 мл/мин) |
| Диапазон задания времени отбора | от 00:10 до 99:59 (минуты:секунды) |
| Преодолеваемый перепад давления (вакуум) | не менее 20 кПа (позволяет работать с плотными сорбционными набивками) |
| Пределы допускаемой погрешности задания расхода | ±5% |
| Пределы допускаемой погрешности задания времени | ±0,5% |
| Питание | Сеть переменного тока 220 В (50 Гц), бортовая сеть автомобиля 12 В или встроенный аккумулятор |
| Потребляемая мощность | не более 50 Вт |
| Габариты (Д × Ш × В) | не более 249 × 300 × 196 мм |
| Масса | не более 5 - 7 кг (в зависимости от комплектации и исполнения) |
Работа с сорбционными трубками: пошаговый алгоритм
Аспиратор оптимизирован для совместной работы с сорбционными трубками наружным диаметром 5 мм, 6 мм и 1/4 дюйма, а также с одно- и двухстадийными термодесорберами серии ТДС-1 производства ЗАО СКБ «Хроматэк». Для обеспечения стабильного пневматического питания вспомогательных узлов в лабораторных комплексах также рекомендуется использовать Микрокомпрессор Хроматэк.
- Подготовка трубки: Перед отбором сорбционная трубка должна быть скондиционирована (продута чистым газом при повышенной температуре) и проверена на чистоту методом «холостого» анализа для исключения фонового загрязнения.
- Подключение: Сорбционные трубки подключаются к штуцерам измерительных каналов аспиратора. Крайне важно обеспечить абсолютную герметичность всех соединений во избежание подсоса неучтенного воздуха.
- Настройка параметров: С помощью управляющих кнопок и встроенного цифрового дисплея на каждом из двух каналов независимо задаются требуемые параметры: объемный расход (мл/мин) и время отбора (мин:с).
Контроль объёма прокачки и автоматика
Контроль и расчет объема осуществляются автоматически и комплексно, что минимизирует влияние человеческого фактора:
- Электронное регулирование: На каждом канале установлен собственный измеритель и регулятор расхода газа. Они непрерывно поддерживают заданный поток воздуха, автоматически компенсируя возможное сопротивление, учитывая плотность набивки сорбента и изменение перепада давления в процессе насыщения трубки.
- Автоматический расчет: Внутренний микропроцессорный контроллер прибора в реальном времени обрабатывает данные с датчиков расхода и электронного таймера. Общий объем пробы рассчитывается автоматически как произведение измеренного расхода на время отбора.
- Индикация и встроенный журнал: Все текущие параметры работы выводятся на цифровой индикатор. Память прибора способна сохранять данные (дату, время, заданный и фактический расход, итоговый объем прокачанного воздуха) последних 20 циклов пробоотбора.
- Особенности поверки: Встроенная система контроля позволяет осуществлять периодическую поверку без обязательного использования громоздких мыльно-пленочных расходомеров на месте, согласно методике поверки (например, с использованием современных тепловых расходомеров типа EL-Flow).
Важно для метрологического обеспечения: Подробное описание работы с прибором, включая схемы подключения и алгоритмы калибровки, изложено в официальном документе «Аспиратор Хроматэк ПВ-2. Руководство по эксплуатации 214.4.471.001РЭ». Для поддержания легитимности результатов весь аналитический тракт, включая последующий хроматографический анализ, должен проходить регулярную поверку хроматографов и вспомогательного оборудования.
Готовые решения для экологов и специалистов по охране труда
Прибор широко используется в комплексе с аналитическим оборудованием производителя (газовыми хроматографами «Хроматэк-Кристалл» и термодесорберами ТДС-1) для решения конкретных прикладных задач:
- Для экологов (экологический контроль воздуха): Концентрирование микропримесей летучих органических соединений (ЛОС) из атмосферного воздуха, воздуха рабочей зоны или промышленных выбросов на сорбционные трубки с последующим точным определением концентраций.
- Для специалистов по охране труда (СОТ): Оценка безопасности воздуха рабочей зоны на производстве, контроль содержания вредных веществ в строгом соответствии с санитарно-гигиеническими нормативами (ПДК) и требованиями трудового законодательства.
Часто задаваемые вопросы
Да, прибор выпускается по ТУ 4215-020-12908609-2011, соответствует требованиям ГОСТ Р 51945-2002 и зарегистрирован в Госреестре средств измерений РФ (№ 56604-14, свидетельство RU.C.29.118.A №54241), что позволяет использовать его в рамках аттестованных методик (ПНД Ф, ГОСТ).
Аспиратор оптимизирован для работы с сорбционными трубками наружным диаметром 5 мм, 6 мм и 1/4 дюйма. Он обеспечивает преодолеваемый перепад давления (вакуум) не менее 20 кПа, что позволяет эффективно протягивать воздух через плотные сорбционные набивки.
Встроенный микропроцессорный контроллер в реальном времени обрабатывает данные с электронных регуляторов расхода и таймера, автоматически рассчитывая итоговый объем как произведение расхода на время. Данные сохраняются во встроенном журнале на 20 циклов.
Комплексное оснащение и метрологическое сопровождение от ПрофЛаб
Если вам нужна помощь с выбором методик (ПНД Ф / ГОСТ) под конкретные загрязняющие вещества, подбором совместимых сорбционных трубок или расчетом времени отбора пробы, обратитесь к экспертам «ПрофЛаб». Мы обеспечиваем полный цикл: от подбора Аспиратора Хроматэк ПВ-2 и Микрокомпрессора Хроматэк до поверки хроматографов, на которых эти пробы будут анализироваться.
