1. Этапы, нормативы и документы контроля
Аналитический контроль окружающей среды требует высочайшей достоверности результатов и строгого соблюдения нормативных документов.
Статистические данные показывают, что пробоподготовка занимает до 61 %общего времени анализа и является источником подавляющего числа аналитических ошибок. Современные тенденции экологического мониторинга диктуют необходимость минимизации человеческого фактора, повышения производительности и автоматизации рутинных операций. В российской практике широко применяются методики ПНД Ф, ГОСТ Р ИСО и МУК, регламентирующие этапы отбора проб, их концентрирования и инструментального измерения.
Пробоподготовка перед анализом выполняет три ключевые задачи: очистку от нежелательных примесей, концентрирование анализируемых веществ и перевод вещества в нужную фазу. Выбор метода пробоподготовки зависит от летучести вещества и анализируемой среды. Для воздуха и летучих компонентов применяются термодесорбция и газовая экстракция, для воды и малолетучих компонентов – жидкостно-жидкостная и твердофазная экстракция, для почвы – жидкостно-твердофазная экстракция.
| Нормативный документ | Область применения | Определяемые компоненты |
|---|---|---|
| МУК 4.1.3168-14 | Атмосферный воздух, замкнутые помещения | Фталаты (диметилфталат, диэтилфталат, дибутилфталат, диоктилфталат и др.) |
| МУК 4.1.3170-14 | Атмосферный воздух, воздух испытательной камеры | Ацетальдегид, ацетон, метанол, этанол, изопропанол, сложные эфиры |
| ГОСТ Р 53217-2008 | Почва, донные отложения | Хлорорганические пестициды и полихлорированные бифенилы |
| ПНД Ф 14.1:2:4.131-98 | Питьевая, природная и сточная вода | Ионы натрия, калия, магния, кальция, бария и аммония |
| ISO 14911-1998 | Качество воды | Растворенные катионы Li, Na, NH₄, K, Mn, Ca, Mg, Sr, Ba |
| МУК 4.1.649-96 | Вода | Летучие органические вещества (хромато-масс-спектрометрия) |
2. Принципы хроматографического разделения
Хроматография представляет собой универсальный инструмент для разделения сложных смесей и идентификации компонентов на молекулярном уровне.
Принцип действия хроматографаоснован на физико-химическом разделении компонентов сложной смеси. Если провести аналогию с механической фильтрацией, то хроматографическая колонка выступает в роли высокоточного молекулярного сита. Подвижная фаза переносит анализируемую смесь через неподвижную фазу, где компоненты разделяются благодаря различиям в их сродстве к фазам. В конце процесса детектор измеряет количество каждого вещества. Расчет массы компонента осуществляется по фундаментальной формуле m = V × C, где m представляет собой массу вещества, V обозначает объем, а C указывает на концентрацию.
Газовые хроматографы, такие как Кристалл 5000, идеальны для анализа летучих газов и паров. Жидкостные хроматографы, включая ВЭЖХ 2014, предназначены для работы с жидкими растворами и нелетучими соединениями. Высокочувствительные детекторы способны идентифицировать следовые количества загрязнителей, что критически важно для оценки экологической безопасности и контроля технологических процессов.
3. Анализ атмосферного воздуха и термодесорбция
Контроль качества атмосферного воздуха требует определения широкого спектра летучих органических соединений с высокой чувствительностью.
Метод термодесорбции предполагает предварительное концентрирование аналитов в сорбционной трубке с последующим термическим десорбированием в хроматограф. Анализируемые вещества классифицируются на высоколетучие (температура кипения от -100 °С до 50 °С), летучие (от 50 °С до 250 °С) и среднелетучие органические соединения (от 250 °С до 400 °С), что определяет выбор сорбента и температурный режим. Области применения термодесорбции включают анализ воздуха рабочих зон, тестирование летучих соединений, выделяющихся из строительных материалов и товаров народного потребления, а также исследование ароматических соединений в пищевой продукции и парфюмерии.
Автоматический термодесорбер Хроматэк TDA обеспечивает непрерывный анализ до 50 сорбционных трубок. Система оснащена 3D-роботом для автоматической загрузки, элементами Пельтье для охлаждения ловушки и инертными газовыми магистралями. Удаление влаги перед десорбцией и автоматическая проверка герметичности гарантируют высочайшую воспроизводимость результатов при мониторинге промышленных выбросов и оценке качества воздушной среды.
Анализ фталатов по МУК 4.1.3168-14
Методика МУК 4.1.3168-14 регламентирует определение фталатов, включая высококипящий диоктилфталат с температурой кипения 386 °С, в атмосферном воздухе и замкнутых помещениях. Процесс базируется на концентрировании аналитов на твердый сорбент с последующей термодесорбцией и газохроматографическим разделением на двух параллельных колонках разной полярности. Применение автоматического термодесорбера ТДА обеспечивает уверенный анализ даже высококипящих соединений. Фокусировка пробы в узкую зону позволяет использовать колонки меньшего диаметра, существенно повышая эффективность разделения.
Определяемые компоненты включают диметилфталат, диметилтерефталат, диэтилфталат, дибутилфталат, бутилбензилфталат, бис(2-этилгексил)фталат и диоктилфталат. Диапазон определяемых концентраций составляет от 0,005 до 0,2 мг/м³. Использование термодесорбера автоматического ТДА при полной загрузке обеспечивает автономную работу в течение 24 часов.
Анализ спиртов и эфиров по МУК 4.1.3170-14
Контроль содержания ацетальдегида, ацетона, метанола, этанола, изопропанола и сложных эфиров в воздушной среде осуществляется по методике МУК 4.1.3170-14. Концентрирование летучих органических соединений проводят в два последовательно соединенных поглотительных прибора с пористой пластиной, заполненные специально подготовленной дистиллированной водой. Извлечение аналитов из воды выполняют методом одноразовой газовой экстракции при нагревании в замкнутом объеме.
Анализ равновесной паровой фазы проводят с использованием дозатора равновесного пара на двух параллельных капиллярных колонках с пламенно-ионизационными детекторами, что гарантирует высокую селективность и точность идентификации. Методика определяет ацетальдегид в диапазоне 0,005 - 0,12 мг/м³, ацетон, метанол, этанол, изопропанол, н-пропанол в диапазоне 0,08 - 0,60 мг/м³, а также метилацетат, этилацетат, н-пропилацетат, изобутилацетат, бутилацетат, изобутанол и н-бутанол в диапазоне 0,02 - 0,12 мг/м³. Продолжительность хроматографического анализа составляет 35 минут.
4. Контроль качества воды и микроэкстракция
Определение пестицидов в природных и сточных водах является приоритетной задачей экологической и фармацевтической безопасности.
Традиционные методы жидкостно-жидкостной экстракции требуют больших объемов растворителей и значительных временных затрат (от 4 до 24 часов). Метод твердофазной микроэкстракции (ТФМЭ) предлагает экспресс-альтернативу, реализуемую с полным исключением органических растворителей. Кварцевое волокно, покрытое полимерной пленкой, погружается в пробу для адсорбции аналитов, после чего производится термическая десорбция в испарителе хроматографа.
Анализ пестицидов методом ТФМЭ/ГХ-МС
На российском рынке находится около 200 пестицидов (индивидуальных соединений), которые являются чрезвычайно токсичными приоритетными загрязнителями и требуют постоянного контроля их содержания в воде. Пестициды присутствуют в воде на уровне микроконцентраций (мкг/дм³ – нг/дм³), что требует высокочувствительных методов анализа.
Процедура извлечения компонентов из водного раствора методом ТФМЭ заключается в погружении волокна в пробу, адсорбции веществ на пленку, а затем их десорбции в испарителе газового хроматографа. Время экстракции составляет 5 - 20 минут, в течение которых при встряхивании виалы аналит сорбируется на стержне. Для более эффективного извлечения компонентов в раствор добавляют хлорид натрия (25%).
Применение различных типов волокон шприца для ТФМЭ позволяет селективно извлекать определяемые компоненты, освобождаясь от мешающих примесей. Для анализа хлорсодержащих пестицидов хорошо подходит волокно, покрытое пленкой 100 μm полидиметилсилоксана. Метод ТФМЭ хорошо подходит для анализа на хромато-масс-спектрометре, поскольку отсутствует большой пик растворителя и в детектор не вводится вода.
Данный метод находит широкое применение в фармацевтической промышленности и медицине для контроля качества лекарственных форм, анализа экстрактов лекарственных растений на наличие следовых количеств пестицидов, а также при мониторинге сточных вод фармацевтических производств. К достоинствам метода можно отнести отсутствие использования растворителей, минимальный объем исходной пробы (до 10 мл) и отсутствие внесения дополнительных загрязнителей при проведении пробоподготовки.
5. Ионная хроматография для определения ионов
Ионная хроматография сочетает ионообменное разделение и кондуктометрическое детектирование для высокочувствительного анализа минеральных ионов.
Для анализа следовых количеств летучих компонентов в воде применяется метод динамической газовой экстракции или Purge & Trap. Летучие соединения извлекаются из пробы потоком инертного газа и улавливаются в сорбционной ловушке. Последующий нагрев ловушки обеспечивает перенос аналитов в хроматографическую колонку. Концентратор CDS 7000E в сочетании с автосамплерами позволяет автоматизировать процесс и достичь предельно низкой границы обнаружения, что востребовано при контроле питьевой и бутилированной воды. Чувствительность метода Purge & Trap выше в 25 раз по сравнению со статическим парофазным анализом.

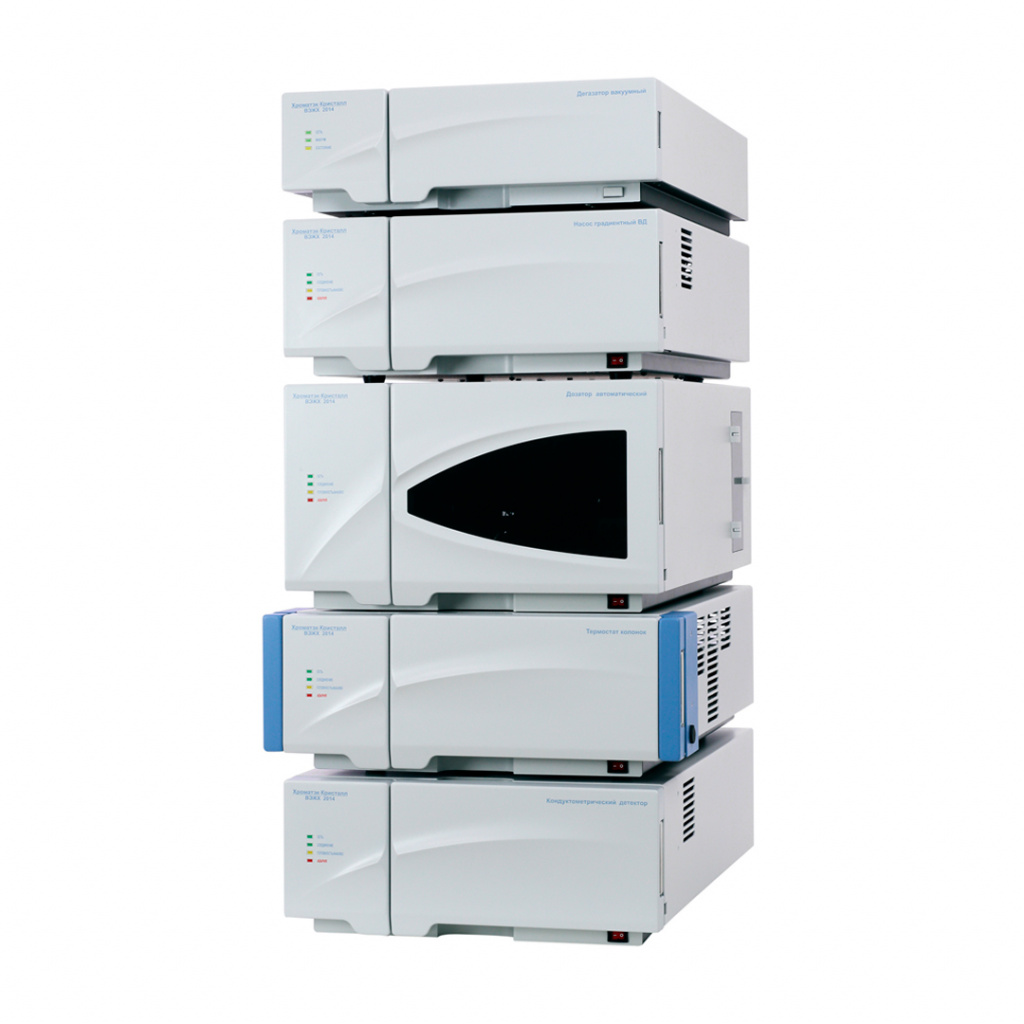

Определение минеральных ионов в воде эффективно решается методом ионной хроматографии. Жидкостный хроматограф Хроматэк-Кристалл ВЭЖХ 2014 в конфигурации с кондуктометрическим детектором обеспечивает разделение ионов натрия, калия, магния, кальция, аммония и других катионов. Использование катионообменных смол и метансульфоновой кислоты в качестве подвижной фазы гарантирует высокую чувствительность и селективность анализа природных и сточных вод.
Система Хроматэк-Кристалл ВЭЖХ 2014 в конфигурации ионного хроматографа соответствует требованиям стандартов ПНД Ф 14.1:2:4.131-98, ASTM D6919, ASTM D6910 и ISO 14911-1998. Использование колонок с различными параметрами фаз и возможности хроматографической системы позволяют эффективно разделять и определять широкий спектр как неорганических, так и органических ионов. Идентификация и расчёт концентрации компонентов осуществляется с помощью программы «Хроматэк Аналитик».
6. Анализ почвы на пестициды и ПХБ
Стандарт ГОСТ Р 53217-2008 устанавливает метод количественного определения полихлорированных бифенилов и хлорорганических пестицидов в почве с использованием электронозахватного детектора.
Контроль качества грунтов требует выявления следовых количеств стойких органических загрязнителей. Пределы детектирования по методике достигают 0,1 - 4 мкг/кг в пересчете на сухое вещество. Положения стандарта применимы к почвам всех типов, включая глину, торф, песок и донные отложения.
Сущность метода заключается в предварительной обработке пробы, экстракции анализируемого образца почвы углеводородным растворителем, концентрировании экстракта и очистке полярных соединений пропусканием через колонку с оксидом алюминия. Разделение соединений проводят с использованием капиллярной колонки с неподвижной фазой низкой полярности, детектирование осуществляют электронозахватным детектором (ЭЗД) на основе ⁶³Ni.
Оптимальным решением служит газовый хроматограф Хроматэк-Кристалл 5000, оснащенный двумя автоматическими дозаторами ДАЖ-2М, установленными на отдельные испарители с режимом синхронного ввода проб. Такая конфигурация, рекомендованная стандартом, гарантирует высочайшую достоверность данных и позволяет проводить одновременный основной и подтверждающий анализ. Для более надежной идентификации детектированных соединений и подтверждения найденных концентраций стандарт рекомендует проведение дополнительного газохроматографического анализа с использованием колонки другой полярности и/или методом газовой хроматографии/масс-спектрометрии (ГХ/МС).
Определяемые компоненты включают полихлорированные бифенилы (ПХБ-28, ПХБ-52, ПХБ-101, ПХБ-118, ПХБ-138, ПХБ-153, ПХБ-180) и хлорорганические пестициды (гексахлорбензол, α-, β-, γ-ГХЦГ, альдрин, диэльдрин, эндрин, гептахлор, ДДТ, ДДЭ, ДДД и другие). Количественные расчеты концентраций проводят с использованием двух внутренних стандартов, что позволяет контролировать возможное мешающее влияние компонентов матрицы.
7. Итоговые рекомендации
Внедрение автоматизированных хроматографических комплексов позволяет экологическим лабораториям существенно повысить производительность и достоверность измерений.
Использование современных методов пробоподготовки, таких как термодесорбция, твердофазная микроэкстракция и динамическая газовая экстракция, обеспечивает соответствие строгим нормативам предельно допустимых концентраций. Комплексный подход к анализу воды, воздуха и почвы гарантирует всесторонний мониторинг состояния окружающей среды и охрану здоровья населения.
Хроматографические комплексы Хроматэк обеспечивают полное соответствие действующим нормативным документам: МУК 4.1.3168-14 и МУК 4.1.3170-14 для анализа воздуха, ГОСТ Р 53217-2008 для анализа почвы, ПНД Ф и международным стандартам ISO и ASTM для анализа воды. Автоматизация пробоподготовки с помощью термодесорберов ТДА, автосамплеров CDS и систем ТФМЭ позволяет минимизировать влияние человеческого фактора и повысить пропускную способность лаборатории.
Какие задачи по экологическому мониторингу и хроматографическому анализу стоят перед вашей лабораторией в ближайшее время?
Часто задаваемые вопросы
Пробоподготовка занимает до 61% общего времени анализа и является источником подавляющего числа ошибок. Критическими этапами считаются отбор пробы, концентрирование аналитов и перевод вещества в нужную фазу. Автоматизация этих процессов с помощью термодесорбции, твердофазной микроэкстракции и динамической газовой экстракции позволяет минимизировать влияние человеческого фактора и повысить достоверность результатов.
Для определения пестицидов в воде наиболее эффективным является метод твердофазной микроэкстракции в сочетании с газовой хроматографией или хромато-масс-спектрометрией. Использование кварцевого волокна, покрытого полимерной пленкой, позволяет селективно извлекать целевые компоненты с полным исключением органических растворителей. Газовые хроматографы Хроматэк Кристалл 5000 и 9000 обеспечивают необходимое разделение и детектирование следовых количеств пестицидов.
Ионная хроматография сочетает ионообменное разделение и кондуктометрическое детектирование, что обеспечивает высокую чувствительность и селективность при определении минеральных ионов. Жидкостный хроматограф Хроматэк-Кристалл ВЭЖХ 2014 в конфигурации с кондуктометрическим детектором позволяет одновременно анализировать катионы и анионы в широком диапазоне концентраций, что полностью соответствует требованиям нормативных документов для контроля питьевых и сточных вод.
Хроматографический контроль окружающей среды в России регламентируется множеством методик, включая ПНД Ф, ГОСТ Р ИСО, МУК, РД и международные стандарты ASTM и ISO. Эти документы устанавливают строгие требования к предельно допустимым концентрациям загрязнителей, этапам пробоподготовки и метрологическим характеристикам методов анализа. Использование поверенного оборудования Хроматэк гарантирует полное соответствие всем действующим нормативам.
Анализ почвы проводится по ГОСТ Р 53217-2008 с использованием газового хроматографа с электронозахватным детектором. Пределы детектирования составляют от 0,1 до 4 мкг/кг в пересчете на сухое вещество. Для надежной идентификации применяется газовый хроматограф Хроматэк-Кристалл 5000 с двумя автоматическими дозаторами ДАЖ-2М и двумя капиллярными колонками разной полярности, что позволяет проводить одновременный основной и подтверждающий анализ.
